JLX12864G-21106-BN(插接式FPC)
品名: 液晶模块

型号:JLX12864G-21106-BN(插接式FPC)

点阵:128*64

外形尺寸:65.26*43.96*4.85

视窗尺寸:60.50*33.40

显示颜色: 白底黑字/蓝底白字可选

IC: ST7567A

应用范围: 适用于各种仪器仪表,通信设备系统,环保系列,金融系列等


详情

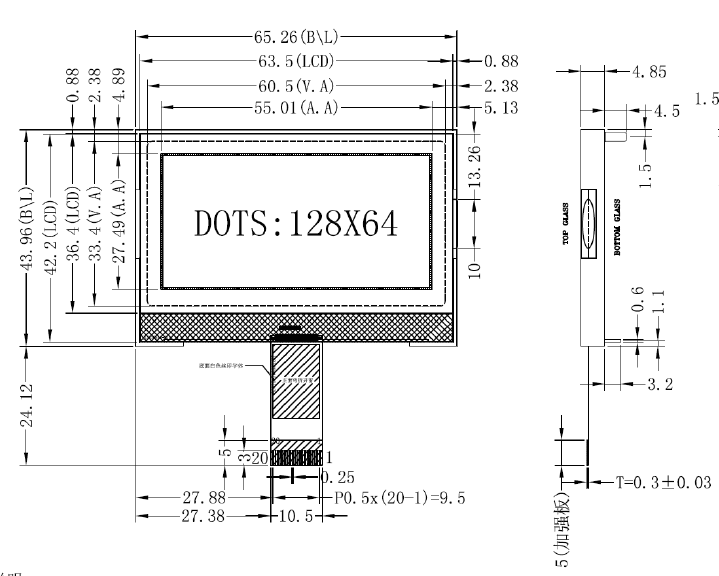

1.产品结构

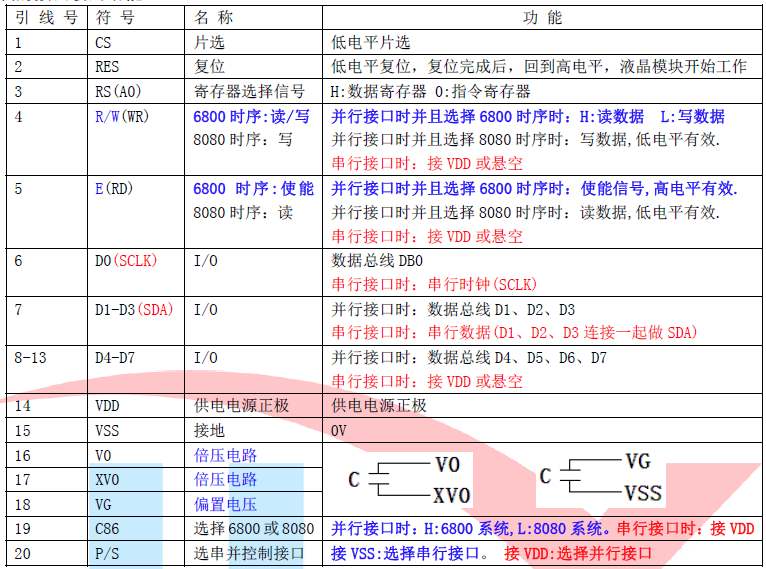

2.引脚功能


3.产品特点

1. 结构牢:背光带有挡墙,插接式 FPC。
2. IC 采用矽创公司 ST7567A,功能强大,稳定性好
3.功耗低:1~100mW(关掉背光:0.3mA@3.3V,打开背光不大于 100mW);

4.显示内容:
    ● 128*64 点阵单色图片;
    ● 可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 8字/行*4 行。按照 12*12 点阵汉字来计算可显示 10 字/行*4 行。

5.指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转 180 度使用)。并口时:可以“读-改-写”;

6. 接口简单方便:可采用 4 线 SPI 串口,或选择并口(6800 时序和 8080 时序可选)。

7.工作温度:-20℃ - 70℃,

8.储存温度:-30℃ - 80℃;

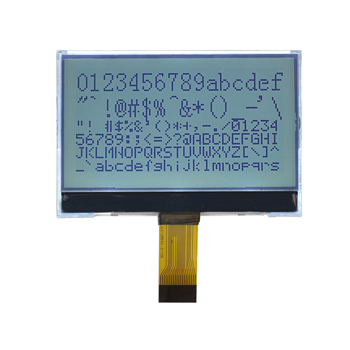

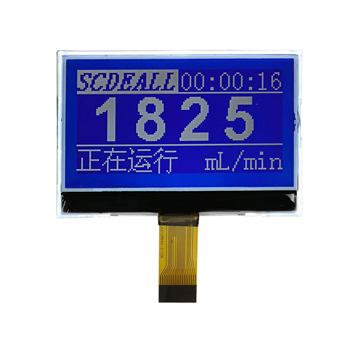

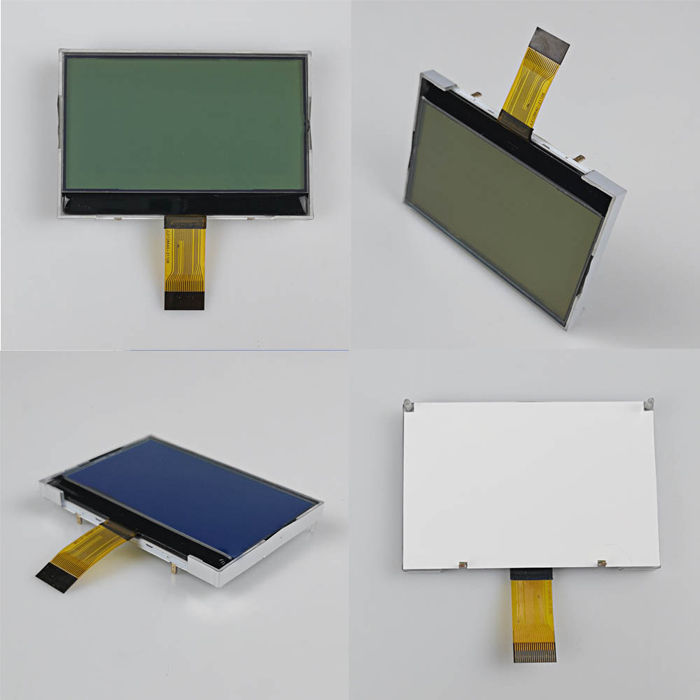

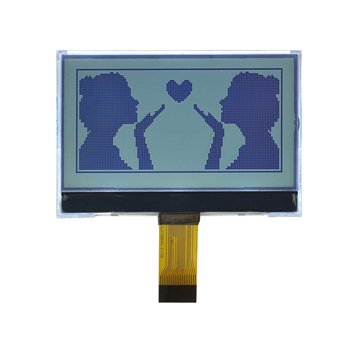

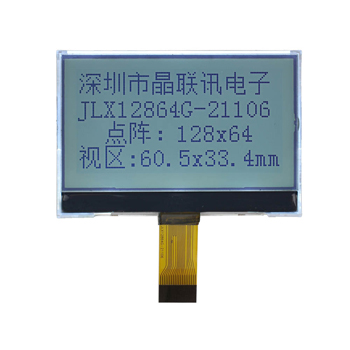

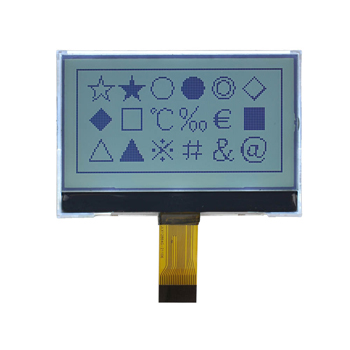

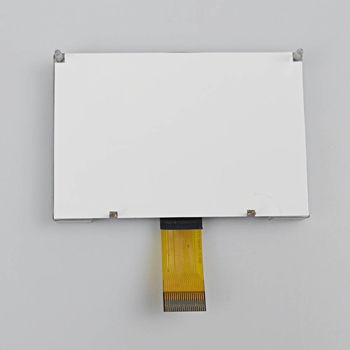

4.产品展示

JLX12864G-21106-BN(插接式FPC)
