JLX12864G-21102-BN(焊接式FPC)
品名： 液晶模块

型号：JLX12864G-21102-BN(焊接式FPC)

点阵：128*64

外形尺寸：65.26*43.96*4.85mm

视窗尺寸：60.50*33.40mm

显示颜色： 白底黑字

IC: ST7565R

应用范围： 适用于各种仪器仪表，通信设备系统，环保系列，金融系列等
详情

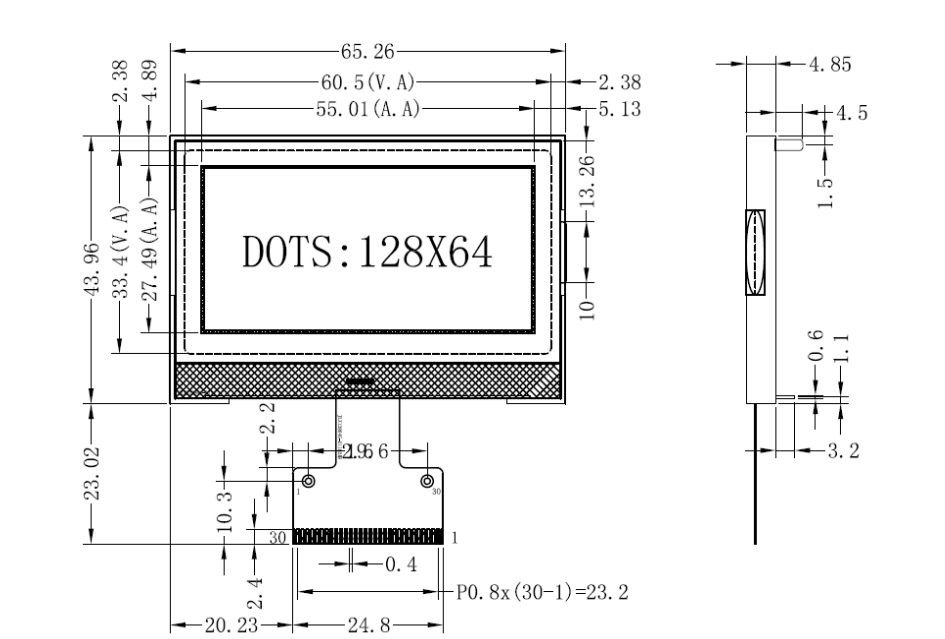

1.产品结构：

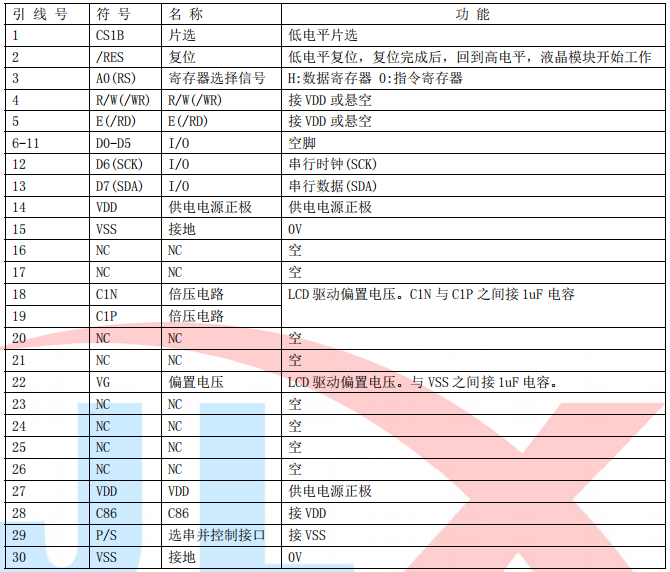

2.引脚功能：



3.产品特点：


1. 结构牢：背光带有挡墙，焊接式 FPC。
2.IC 采用矽创公司 ST7567A,功能强大，稳定性好
3. 功耗低: 1～100mW（关掉背光：0.3mA@3.3V,打开背光不大于 100mW）;
4. 显示内容:
●128*64 点阵单色图片;
●可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 8
字/行*4 行。按照 12*12 点阵汉字来计算可显示 10 字/行*4 行。
5. 指令功能强:可组合成各种输入、显示、移位方式以满足不同的要求;
6. 接口简单方便: 可采用 4 线 SPI 串口
7. 工作温度宽:-20℃ - 70℃,储存温度宽:-30℃ - 80℃;

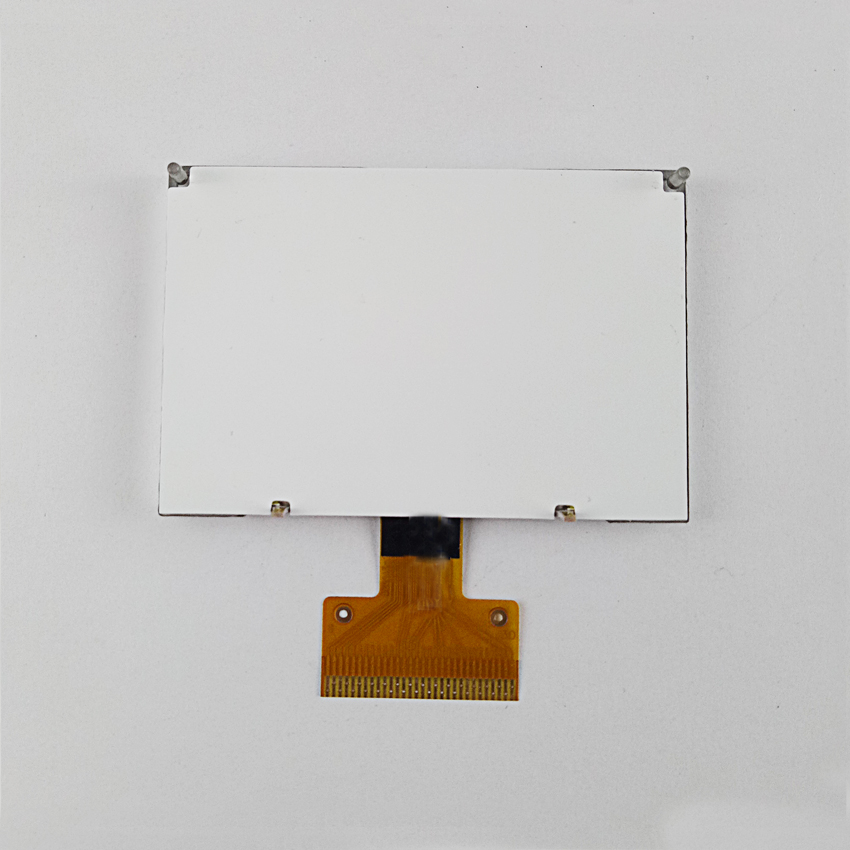

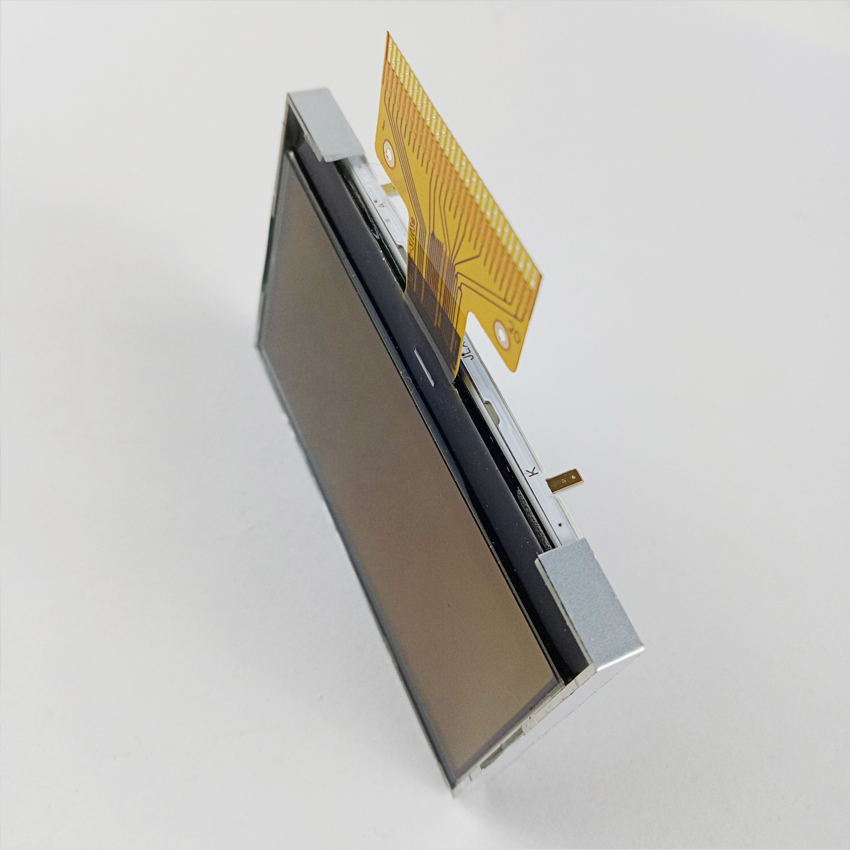

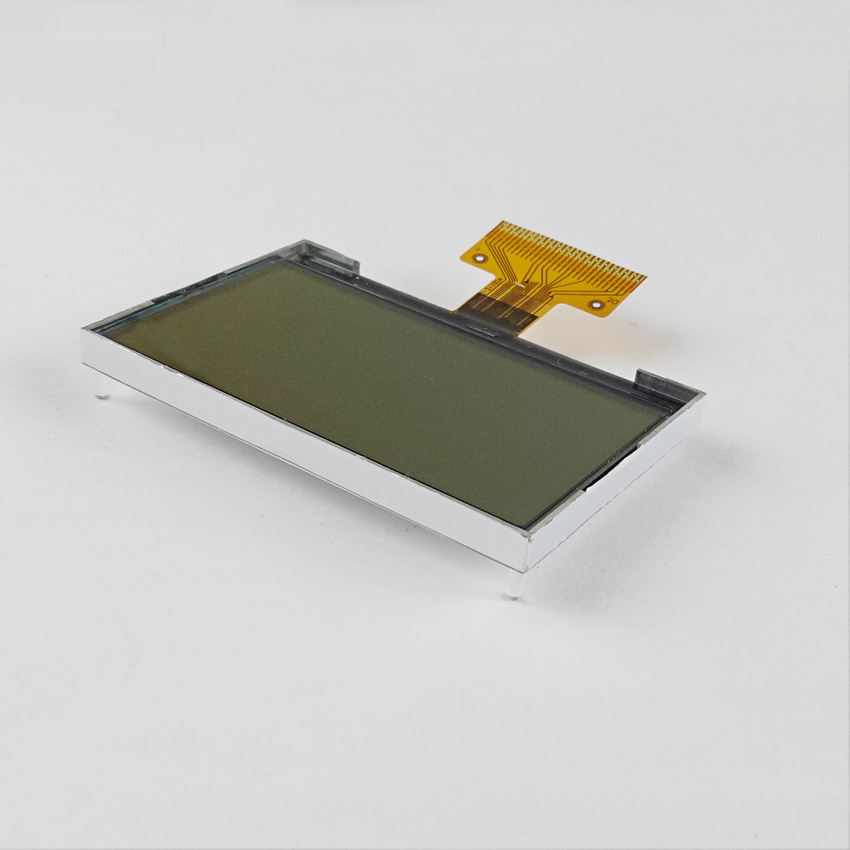

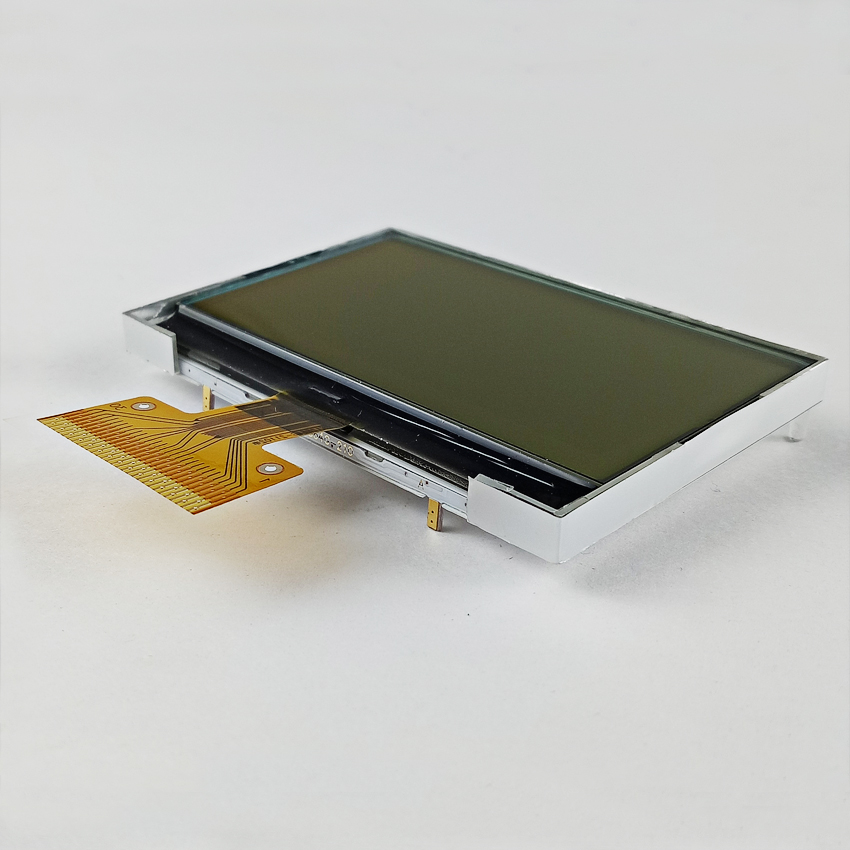

4.产品展示：




JLX12864G-21102-BN(焊接式FPC)
