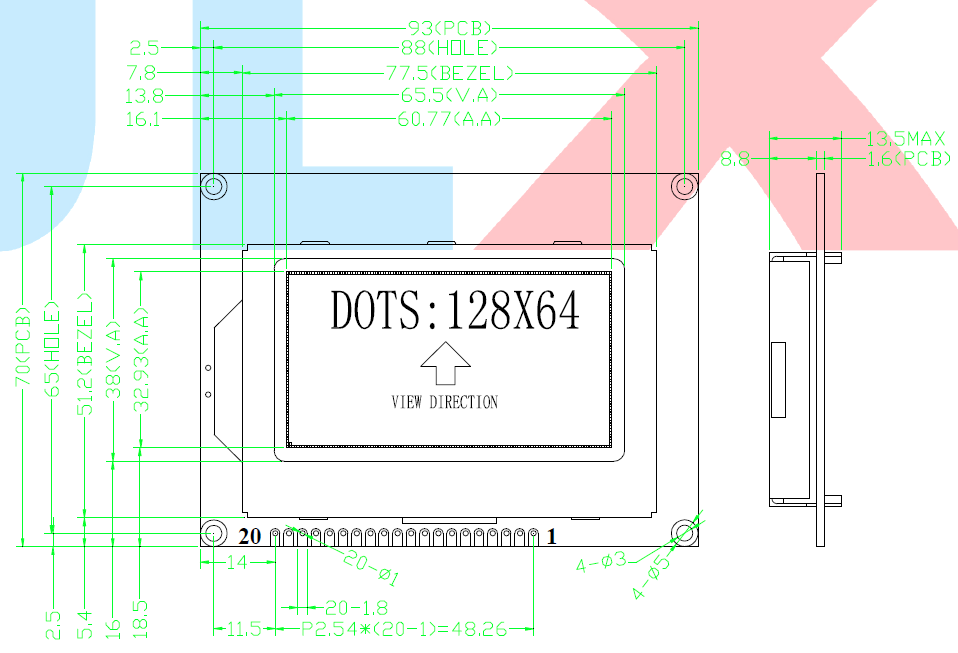

1.产品结构：

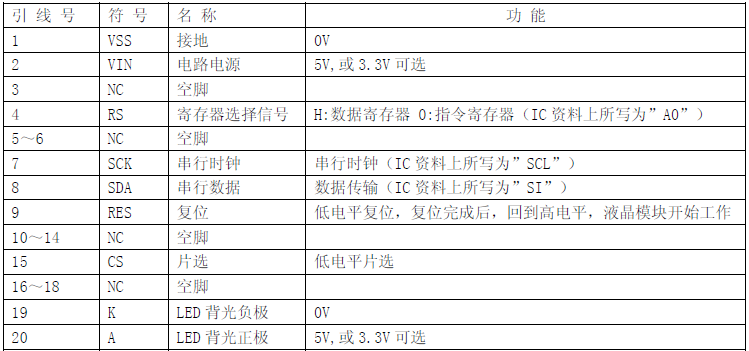

2.引脚功能：

3.产品特点：

1.1 重量轻:≤65g;
1.2 视窗大:65.5*38.0mm 厚;
1.3 结构牢：带PCB、背光、铁框
1.4IC 采用矽创公司ST7565R,功能强大，稳定性好
1.5 功耗低:10 - 100mW（不带背光10mW,带背光不大于100mW）;
1.6 显示内容:
●128*64 点阵单色图片;
●可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可显示8
字/行*4 行。按照12*12 点阵汉字来计算可显示10 字/行*4 行。
1.7 指令功能强:可组合成各种输入、显示、移位方式以满足不同的要求;
1.8 接口简单方便:采用4 线SPI 串行接口，可只需5 位MPU 的端口(4 线SPI 接口加上复位信号
线)。如需并行接口，可选用我厂的JLX12864G-100 等产品代换。
1.9 工作温度宽:-20℃ - 70℃;
1.10 可靠性高:寿命为50,000 小时(25℃)。

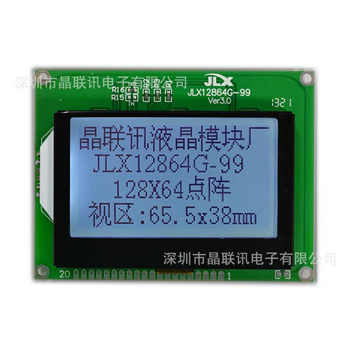

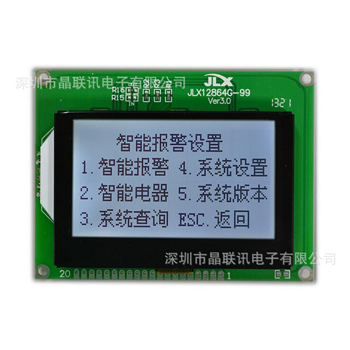

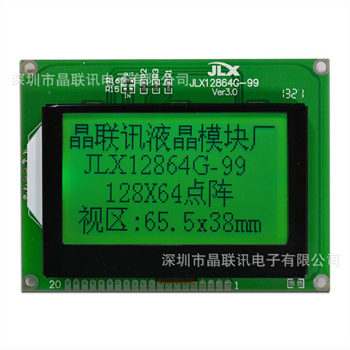

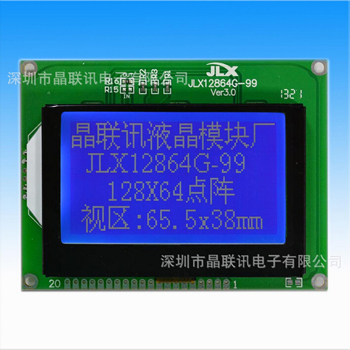

4.产品展示：

JLX12864G-99-PN(不带字库)
