JLX12864G-107-PC(带字库)
品名: 液晶模块

型号:JLX12864G-107-PC(带字库)

点阵:128*64

外形尺寸:93*70*7.4m

视窗尺寸:65.3*38mm

显示颜色: 白底黑字/绿底黑字/蓝底白字可选

IC: ST7565R (驱动IC) +JLX-GB2312(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.
详情

1.产品结构


2.引脚功能CON1 既可以当成并口用,也可以当成串口用(PCB 内部跳线选择串口/并口)

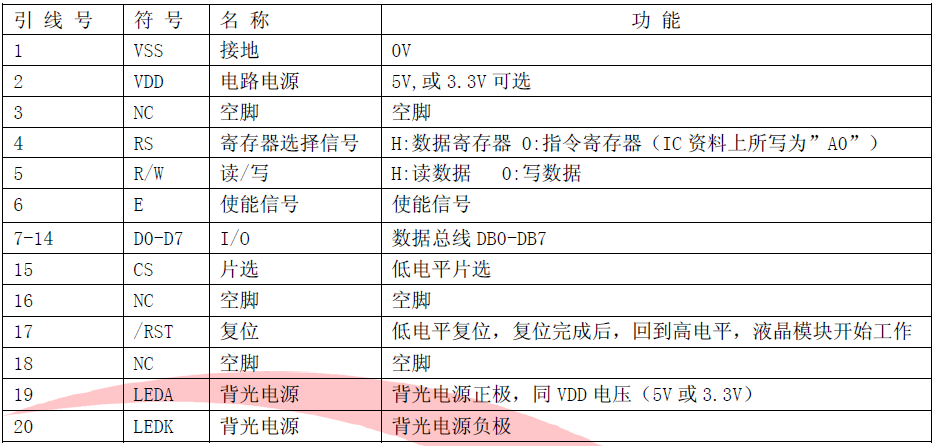

(1)当并行时,CON1 功能如下:



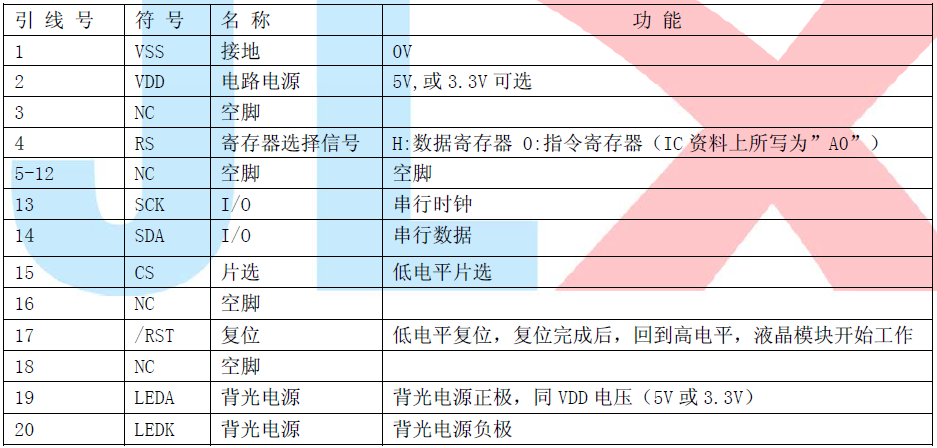

(2)当串行时,CON1 功能如下:

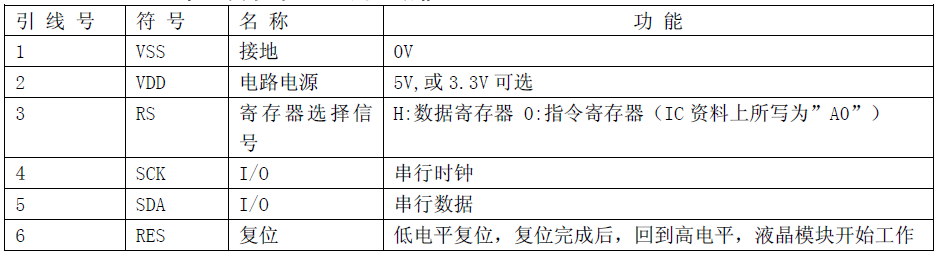

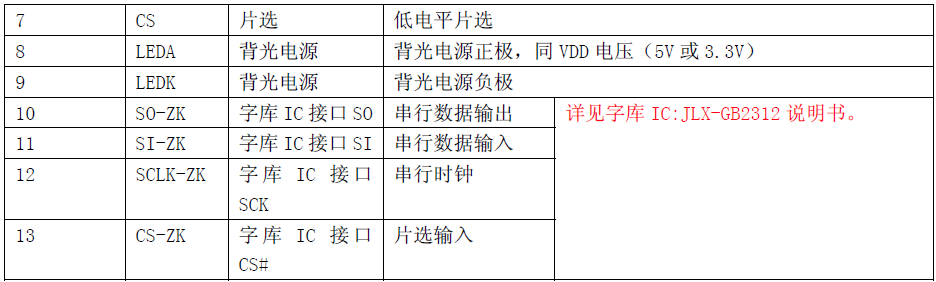

(3)CON2 串口及字库IC 引脚,功能如下:





3.产品特点

1.重量轻:≤65g;
2.视窗大:65.5*38.0mm;
3.结构牢:带PCB、背光、铁框
4.IC采用矽创公司ST7565R,功能强大,稳定性好
5.功耗低:1~100mW(不带背光1mW<3.3V@0.3mA>,带背光不大于100mW(3.3V@30mA);
6.显示内容:
●128*64 点阵单色图片;
●可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可显示8
字/行*4 行。按照12*12 点阵汉字来计算可显示10 字/行*4 行。
7.指令功能强;
8.接口简单方便:可选4 线SPI 串行接口,或并行接口。字库IC 的接口是可选的。
9.工作温度宽:-20℃ - 70℃;
10.可靠性高。


4.产品展示

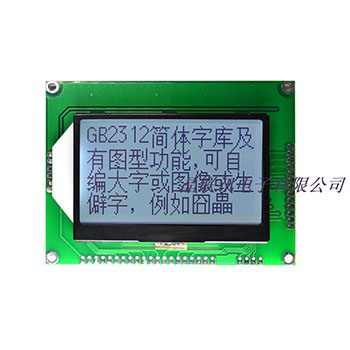

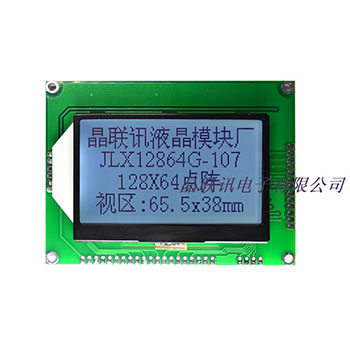

JLX12864G-107-PC(带汉字库)
