JLX160160G-979-BN(焊接式FPC)
品名: 液晶模块

型号:JLX160160G-979-BN(焊接式FPC)

点阵:160*160

外形尺寸:48.5*57.1*3.9mm

视窗尺寸:43.5*46.1mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST75256

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

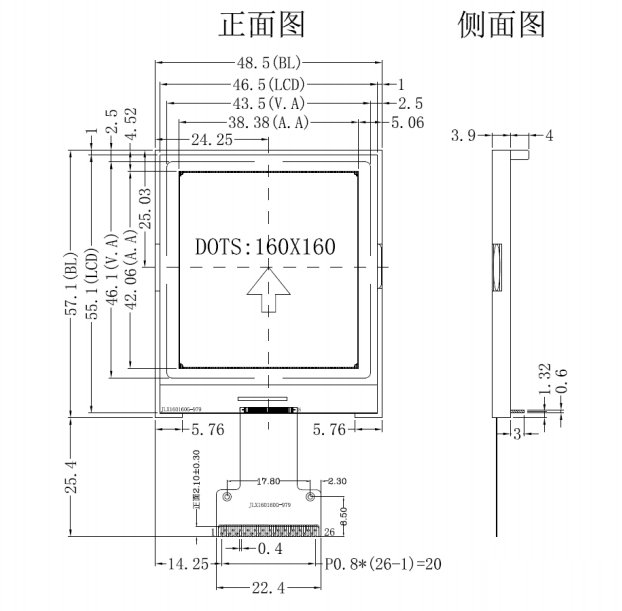

1.产品结构

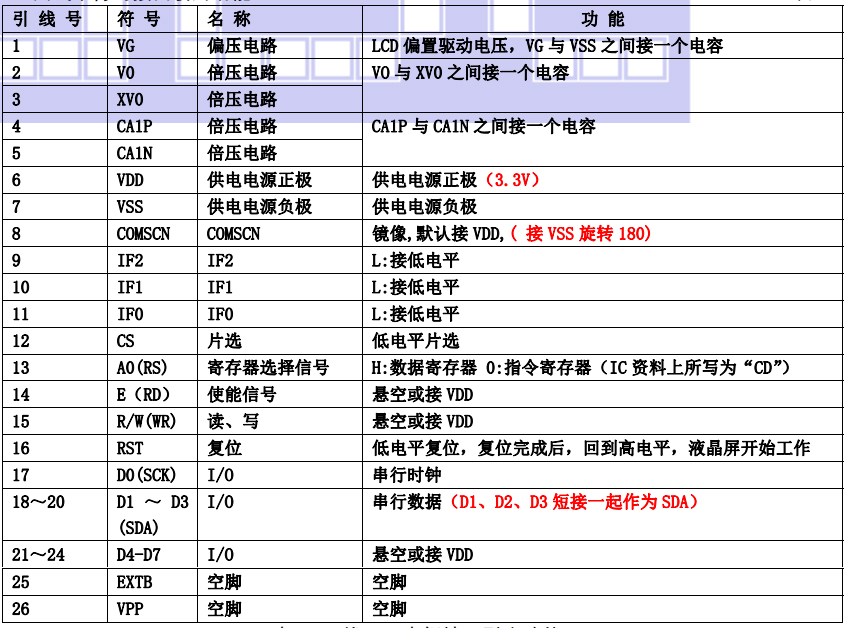

2.引脚功能

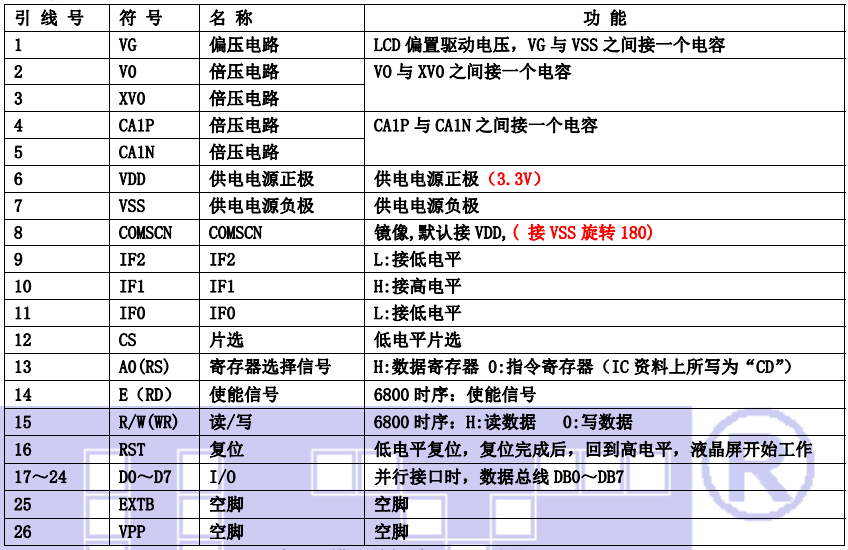

(1)并行时接口引脚功能

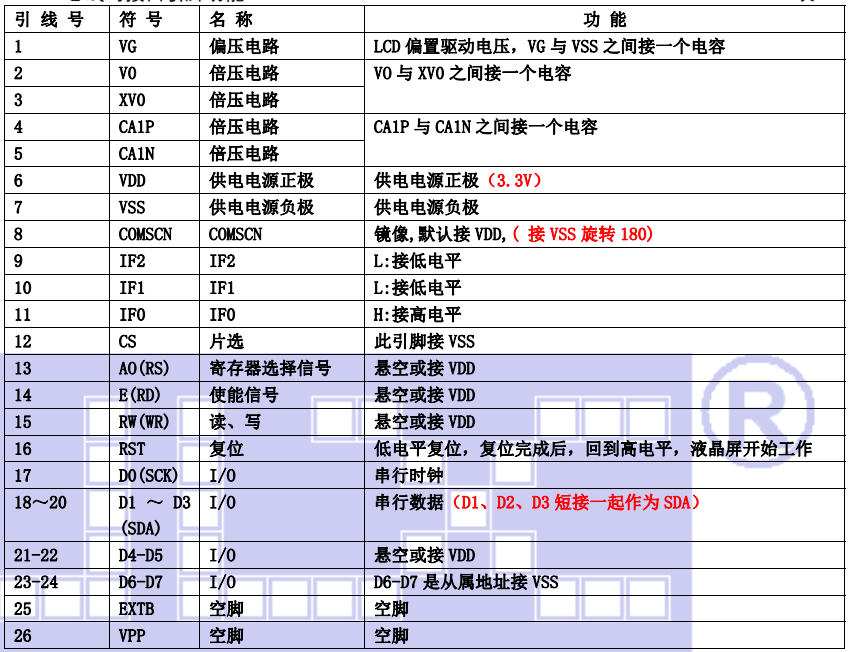

(2)四线串行时接口引脚功能


(3)I²C 总线时接口引脚功能



3.产品特点

1. 结构牢。2. IC 采用矽创公司 ST75256,功能强大,稳定性好3. 功耗低。4. 接口简单方便:可采用 4 线 SPI 串行接口、并行接口,I2C 接口。5. 工作温度宽:-20℃ ∽ +70℃;6. 储存温度宽:-30℃ ∽ +80℃;7. 显示内容:●160*160 点阵单色或 4 灰度级图片;●或显示 5 个×5 行 32*32 点阵的汉字;●或显示 6 个×6 行 24*24 点阵的汉字;●或显示 10 个×10 行 16*16 点阵的汉字;●或显示其他的 ASCII 码等;8. 液晶模块是易碎的玻璃盒,请小心使用,轻拿轻放

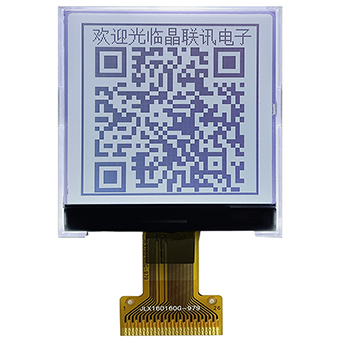

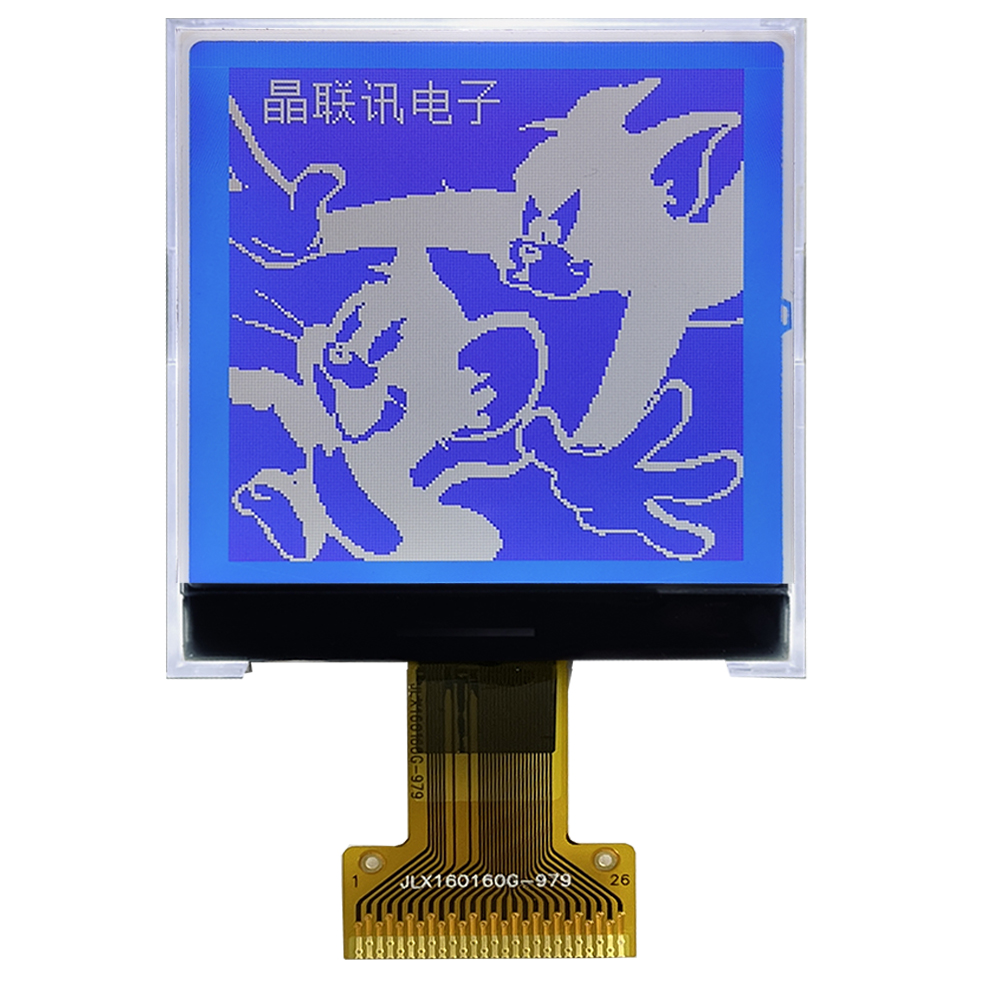

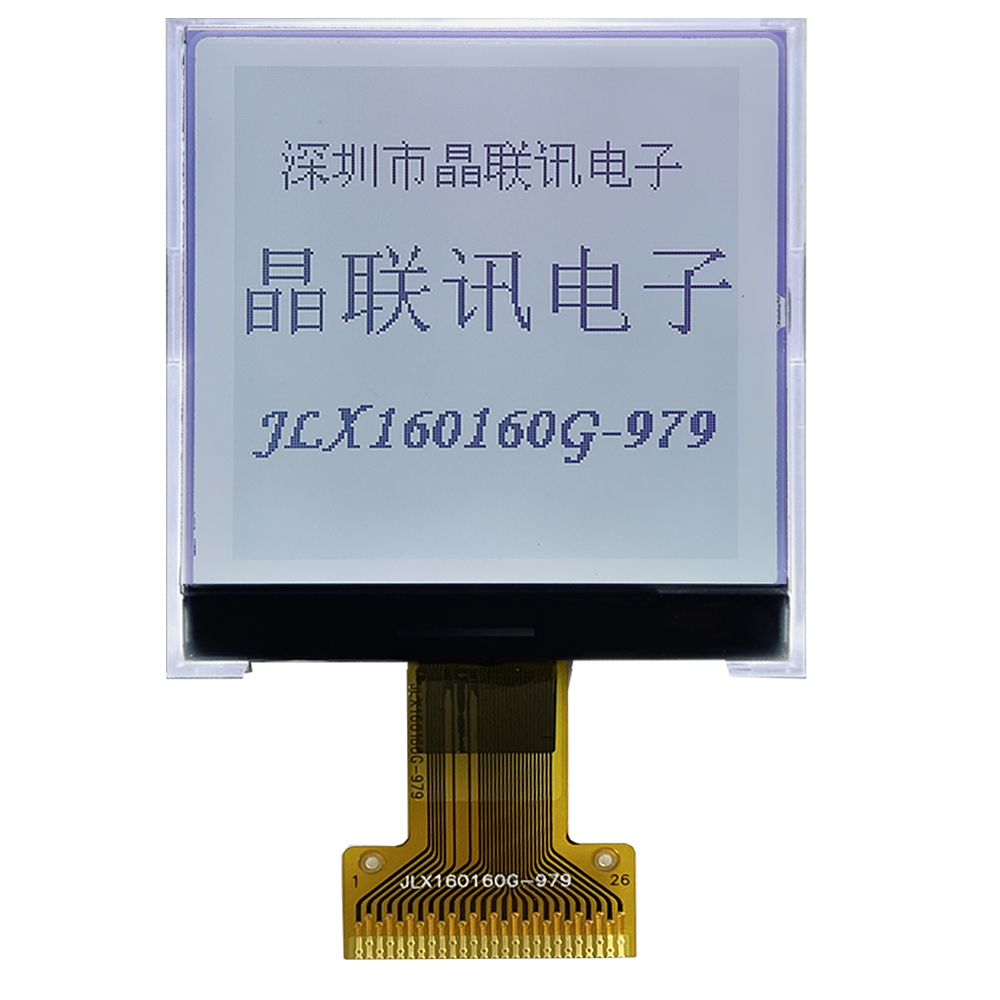

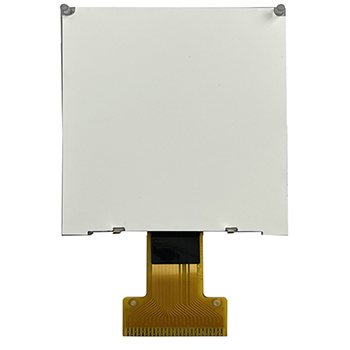

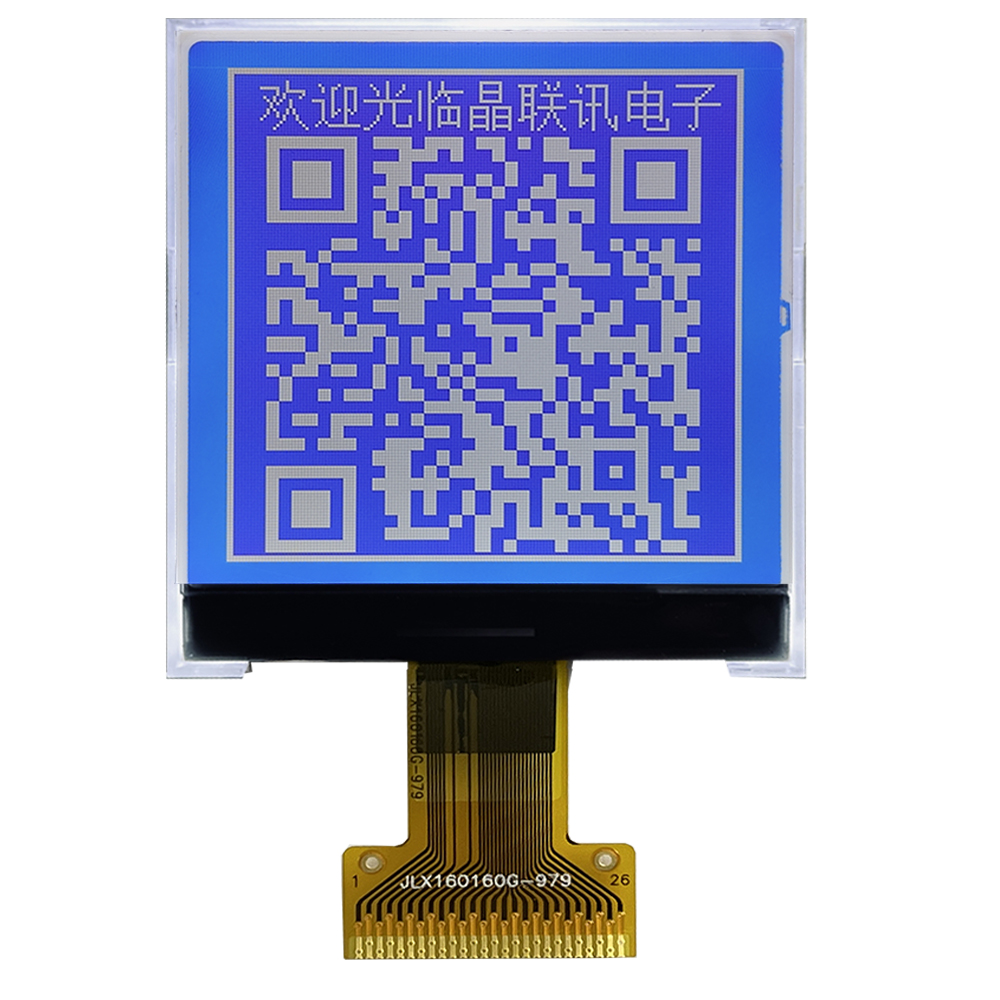

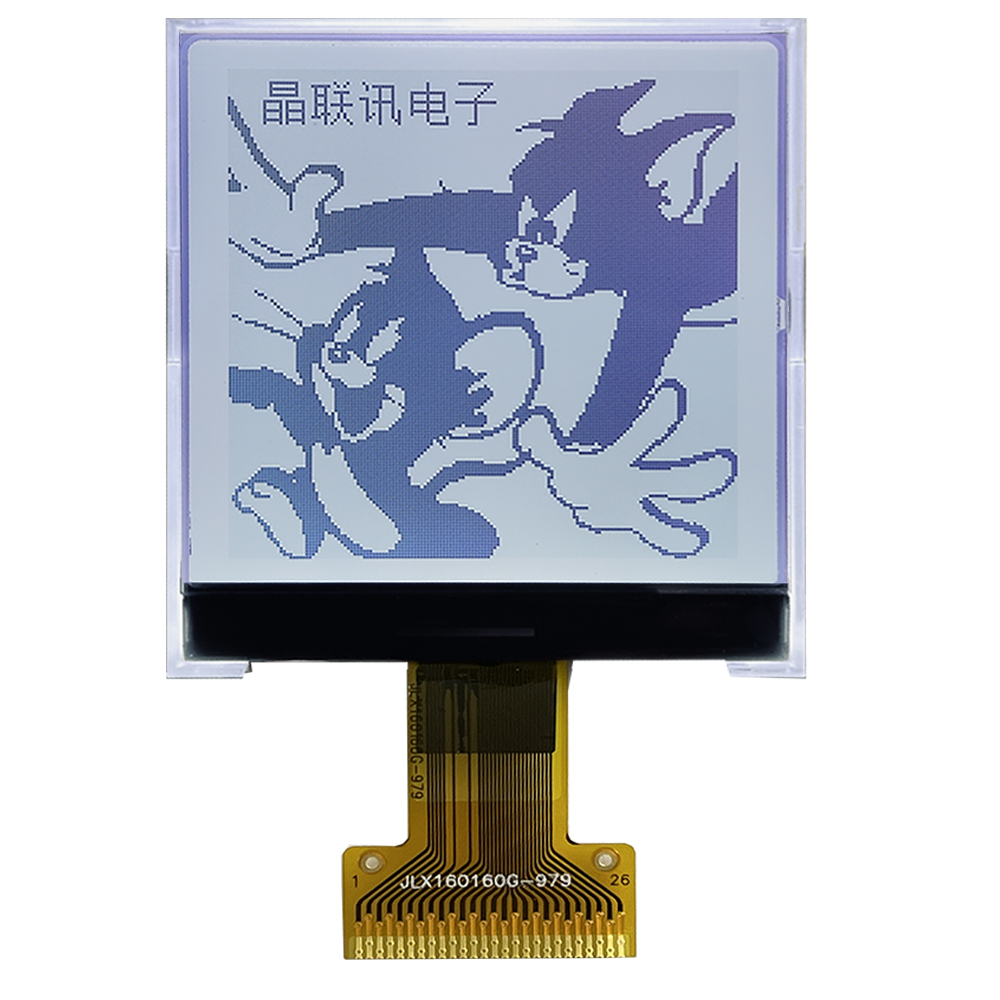

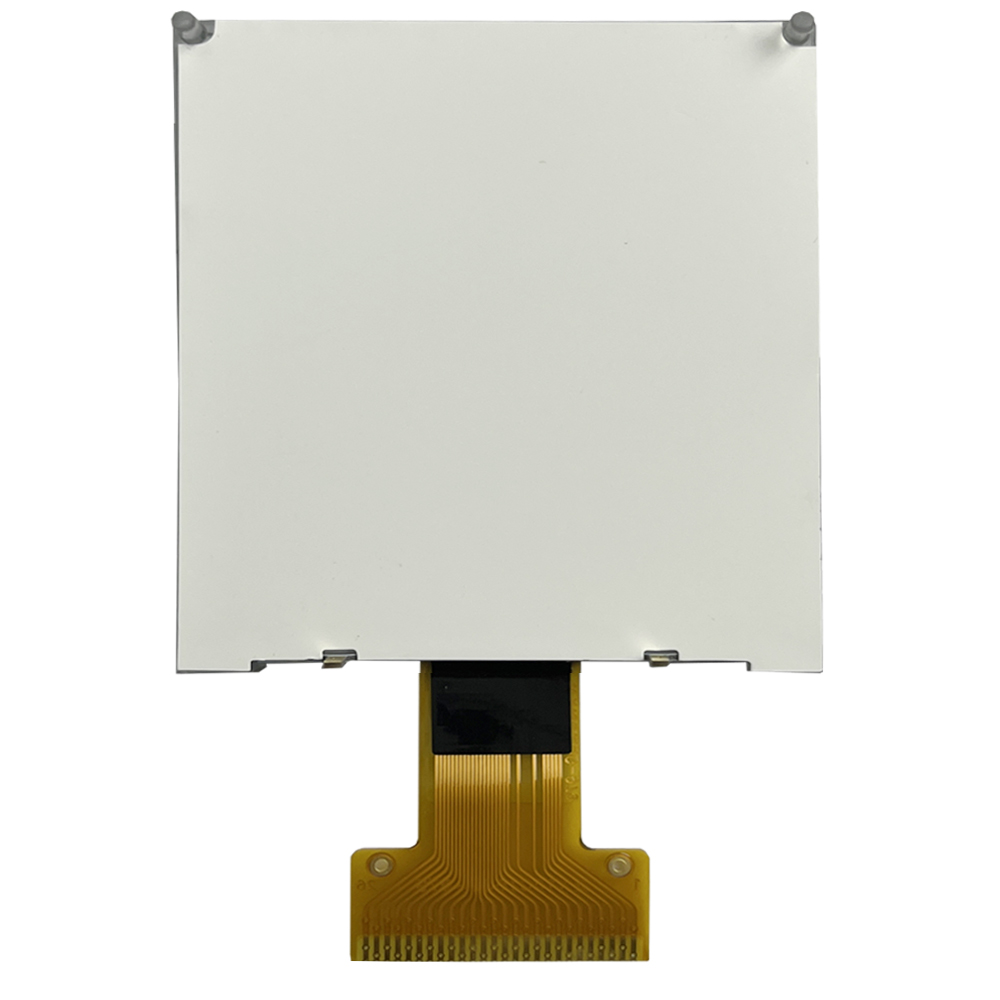

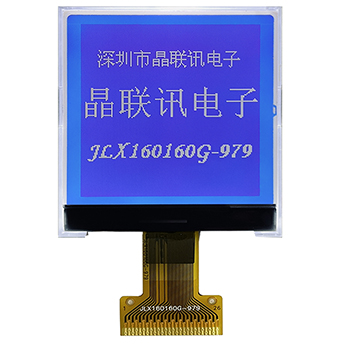

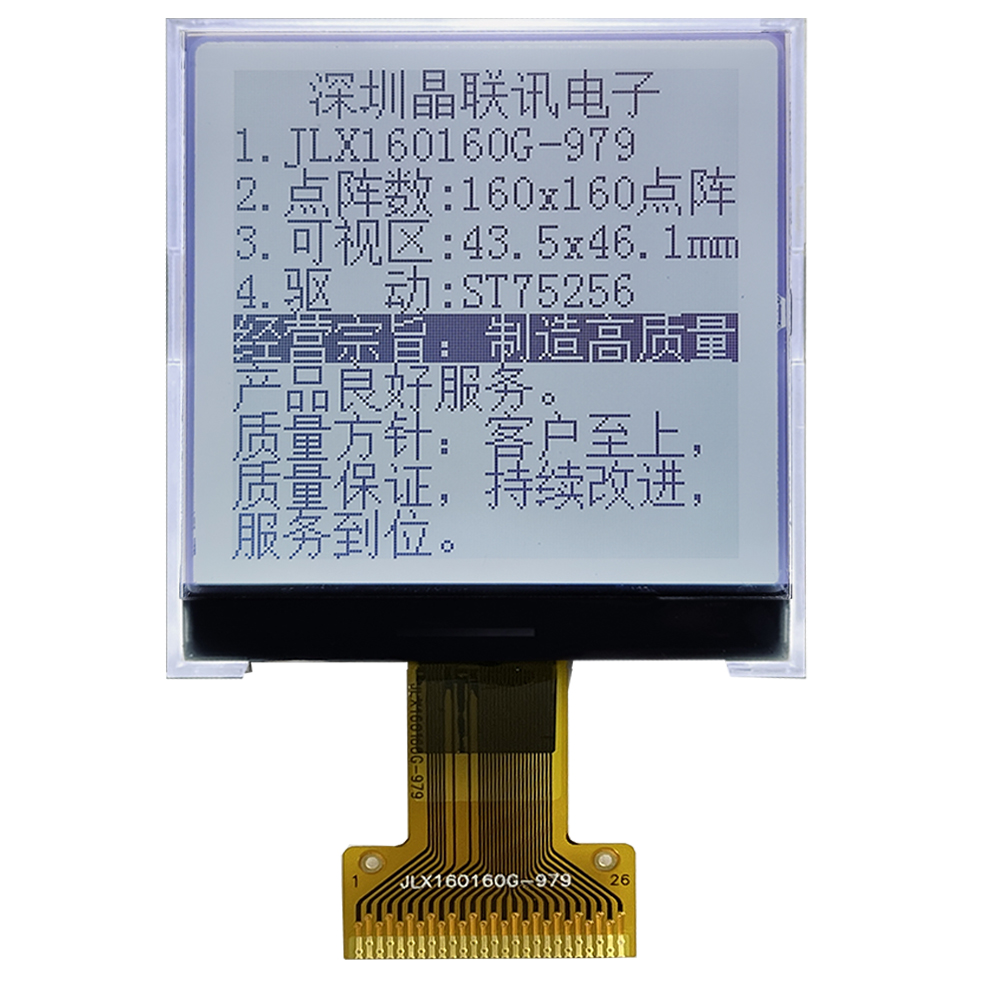

4.产品展示

JLX160160G-979-BN(焊接式FPC)
