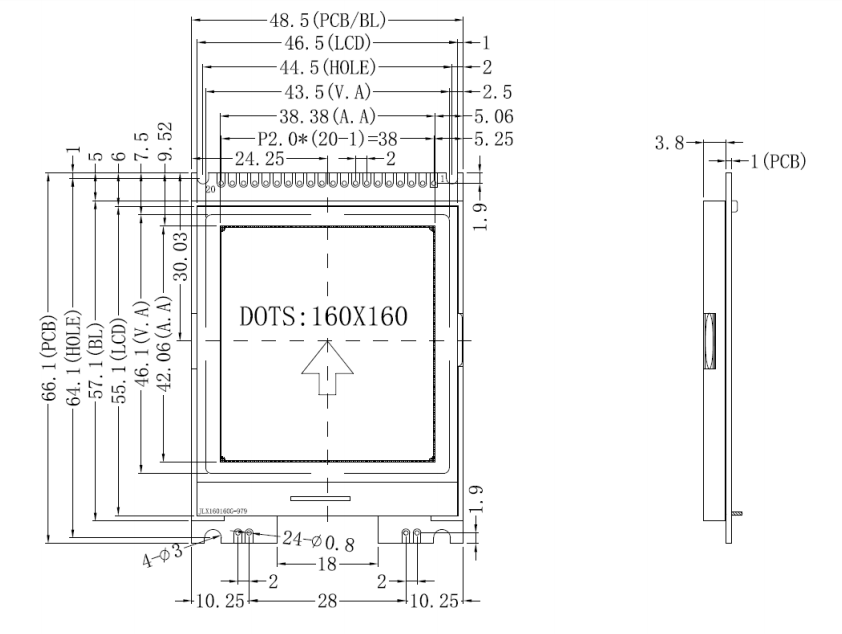

1.产品结构：

2.引脚功能：

（1）模块的并行接口引脚功能

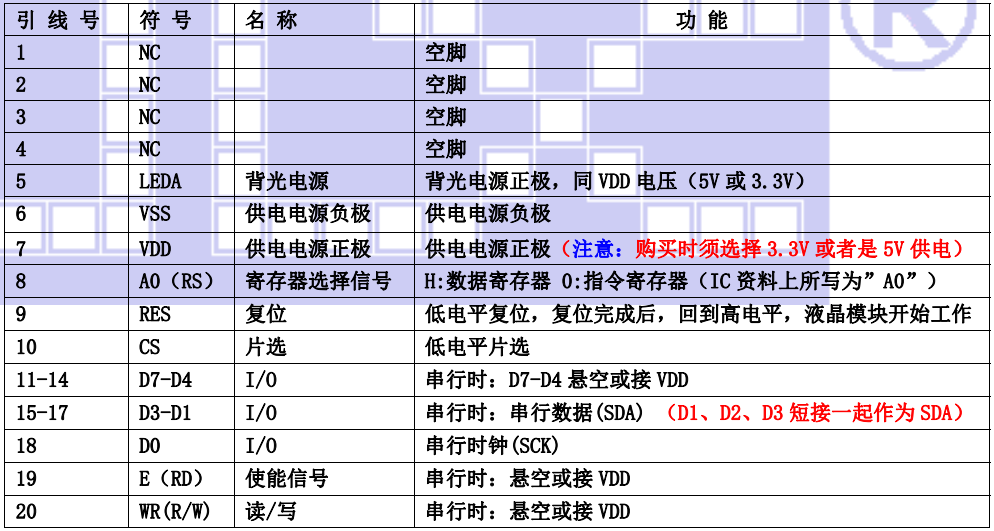

（2）模块的串行接口引脚功能

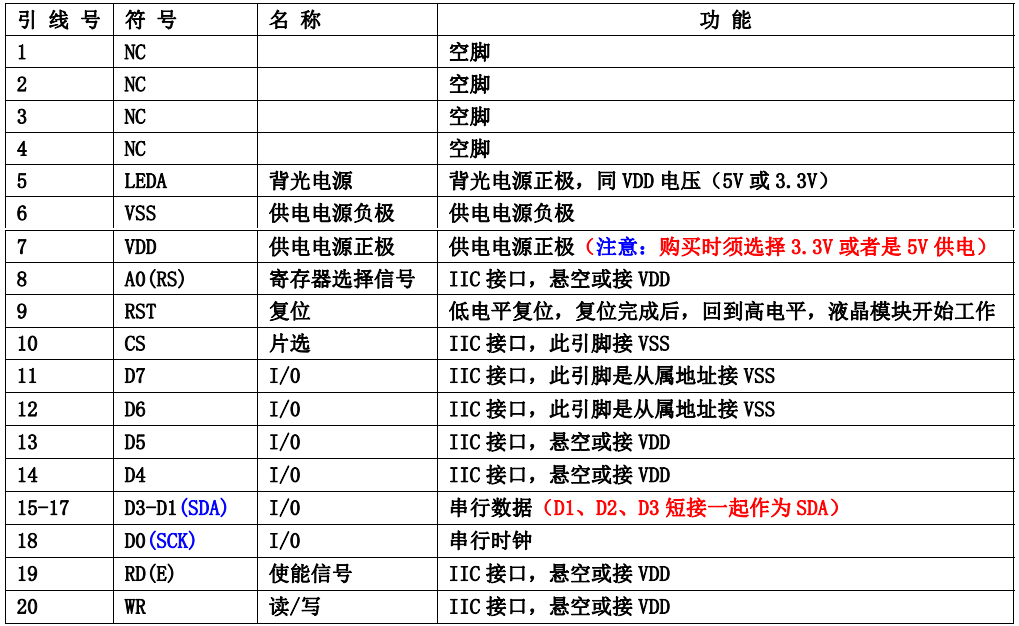

（3）I²C 接口引脚功能

3.产品特点：

1. 结构牢。2. IC 采用矽创公司 ST75256,功能强大，稳定性好3. 功耗低。4. 接口简单方便:可采用 4 线 SPI 串行接口、并行接口，I2C 接口。5. 工作温度宽:-20℃ ∽ +70℃;6. 储存温度宽:-30℃ ∽ +80℃;7. 显示内容:●160*160 点阵单色或 4 灰度级图片;●或显示 5 个×5 行 32*32 点阵的汉字;●或显示 6 个×6 行 24*24 点阵的汉字;●或显示 10 个×10 行 16*16 点阵的汉字;●或显示其他的 ASCII 码等;8. 液晶模块是易碎的玻璃盒，请小心使用，轻拿轻放

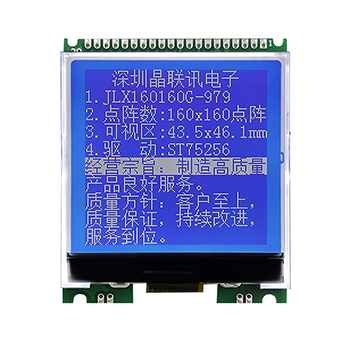

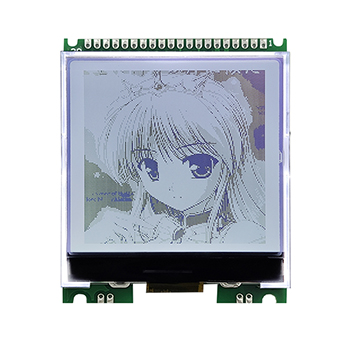

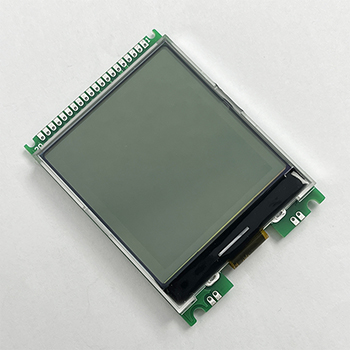

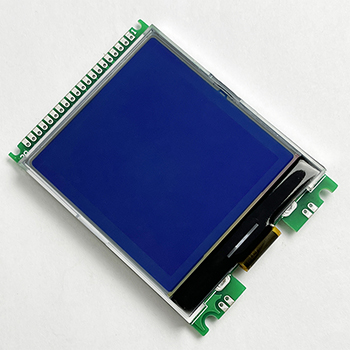

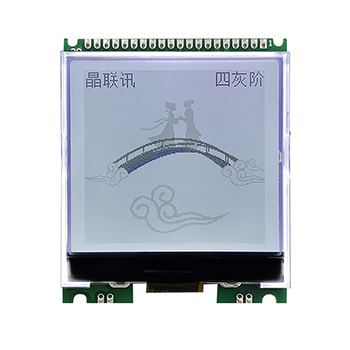

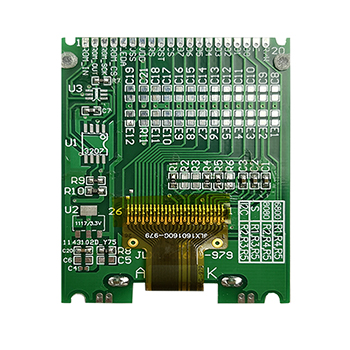

4.产品展示：

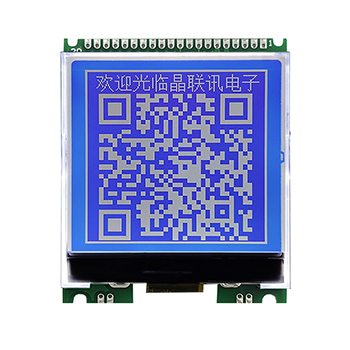

JLX160160G-979-PN（不带字库）
