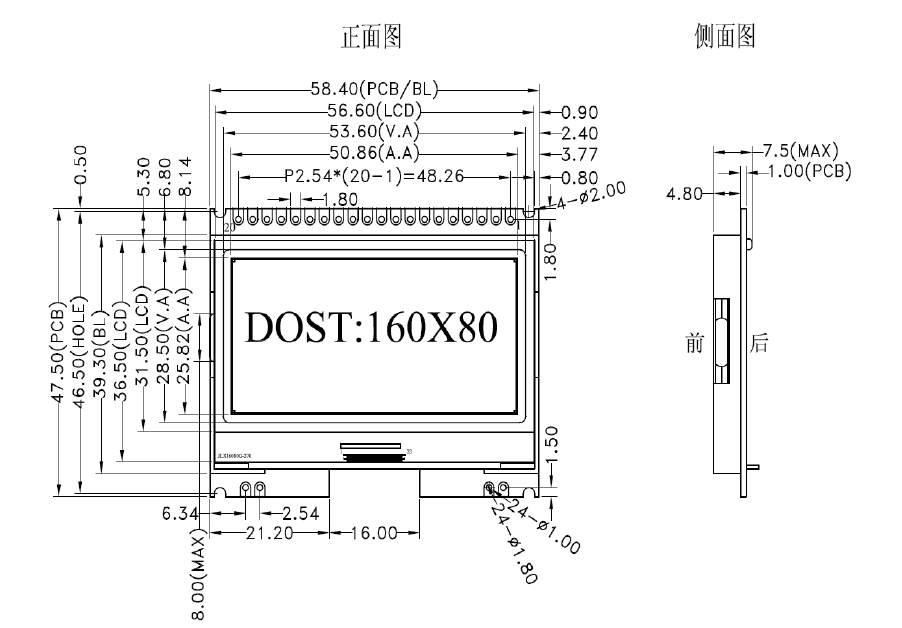

1.产品结构：

2.引脚功能：

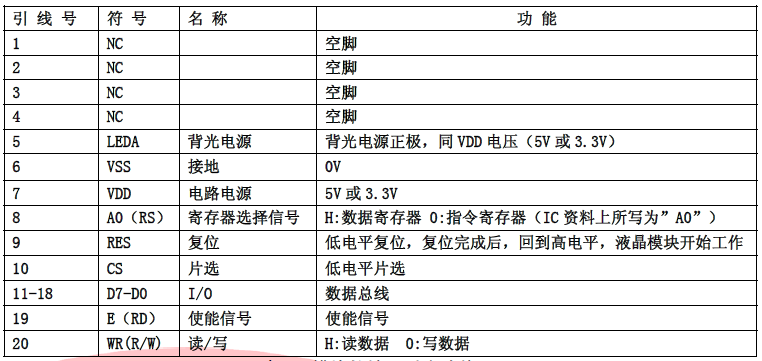

（1）并行时接口引脚功能

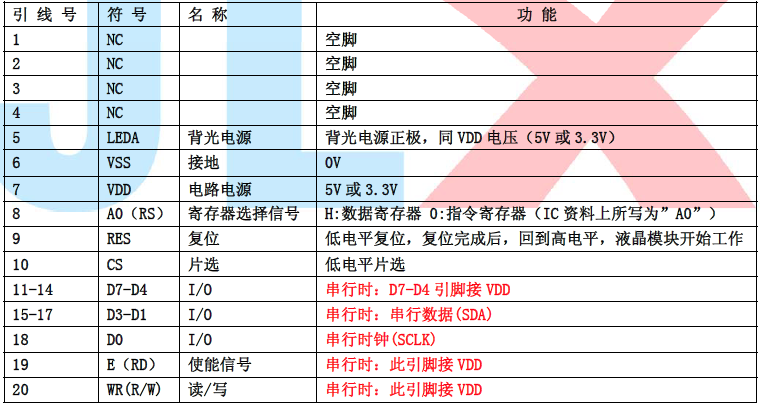

（2）四线串行时接口引脚功能

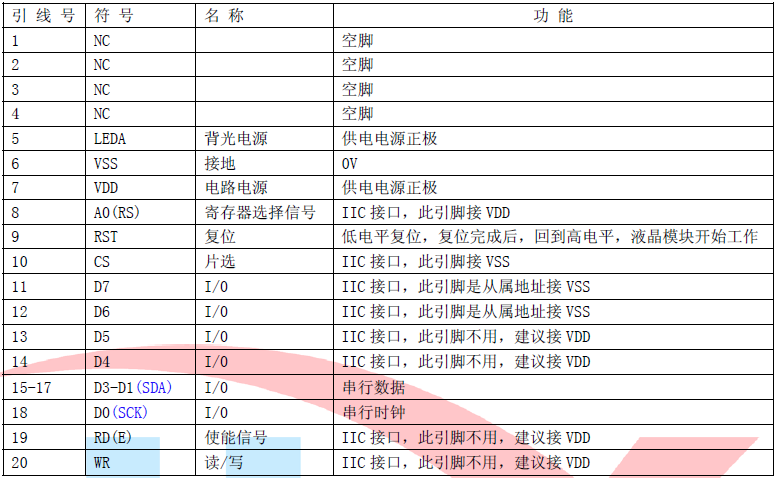

（3）I²C 总线时接口引脚功能

3.产品特点：

1. 结构牢：背光带有挡墙，焊接式FPC。
2. IC 采用矽创公司ST75256,功能强大，稳定性好
3. 功耗低: 不带背光1mW（3.3V*0.3mA）,带背光不大于150mW（3.3V*45mA）;
4. 显示内容:
    （1）160*80 点阵单色图片，或其它小于160*80 点阵的单色图片;
    （2）可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可
显示10 字*5 行；
    （3）按照12*12 点阵汉字来计算可显示13 字*6 行；
    （4）按照 8*16 点阵汉字来计算可显示20 字*5 行；
    （5）按照 5*8 点阵汉字来计算可显示26 字*10 行；
5.指令功能强: 可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转180 度使用）。
并口时：可以“读-改-写”;
6. 接口简单方便: 采用4 线SPI 串行接口，或选择并口（6800 时序和8080 时序可选），或I2C
（I2C）接口。
7.工作温度:-20℃ - 70℃;
8.储存温度:-30℃ - 80℃;

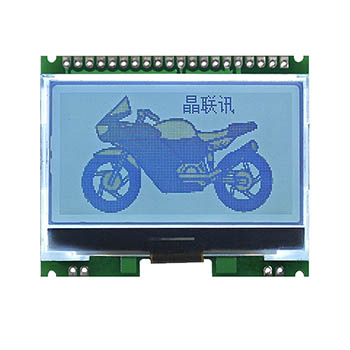

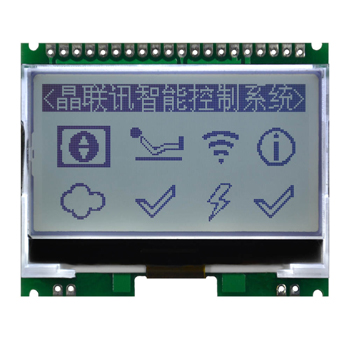

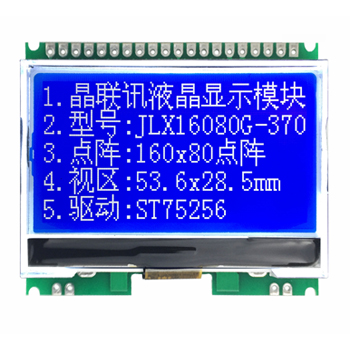

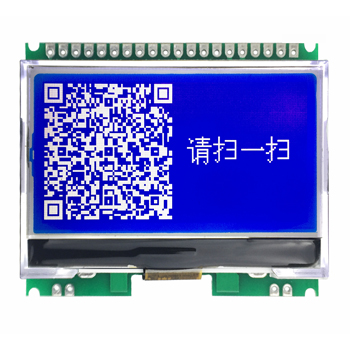

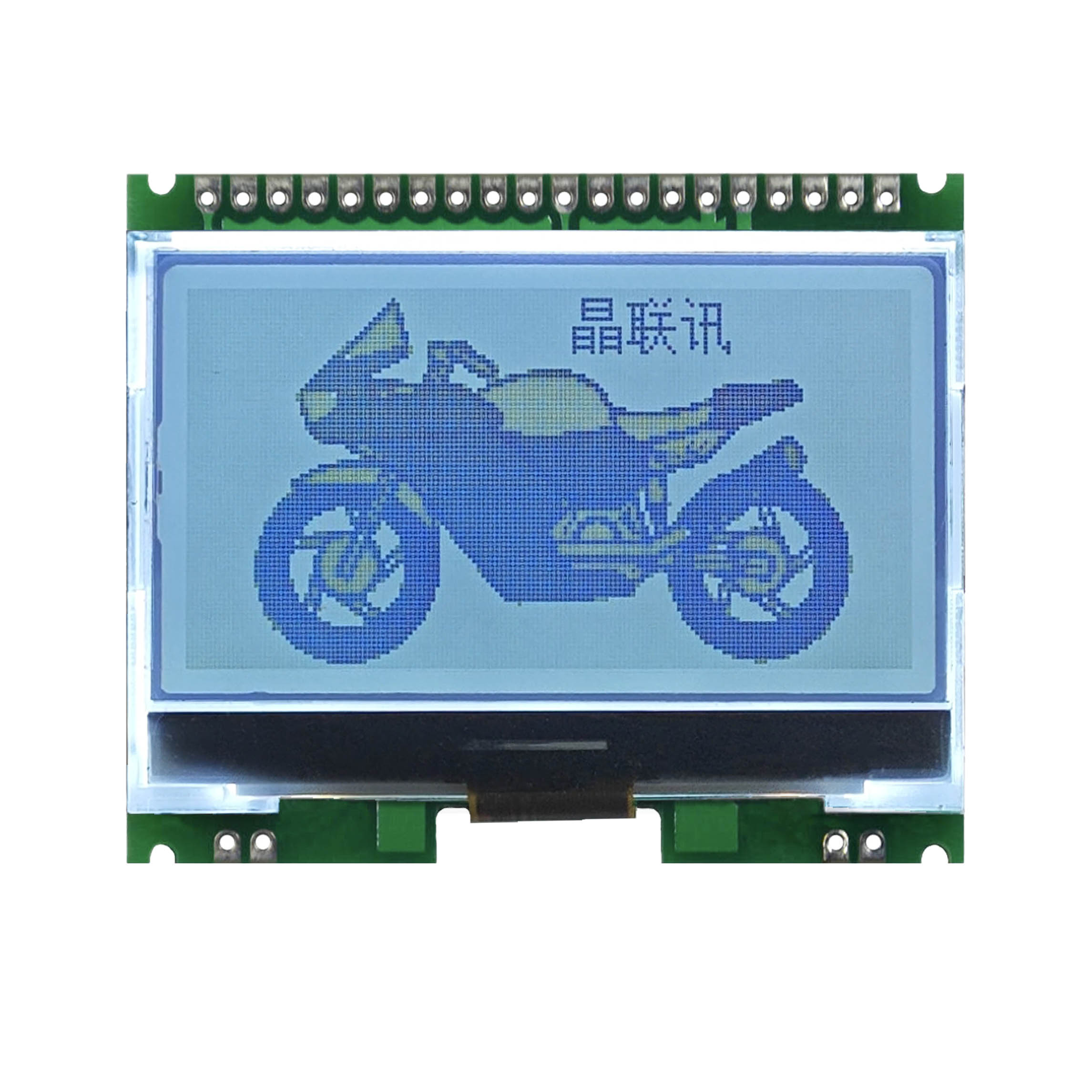

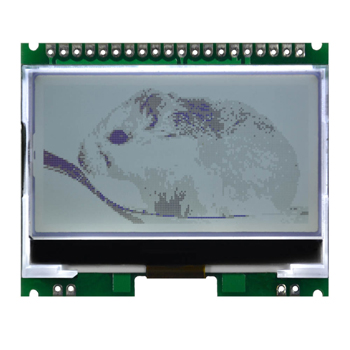

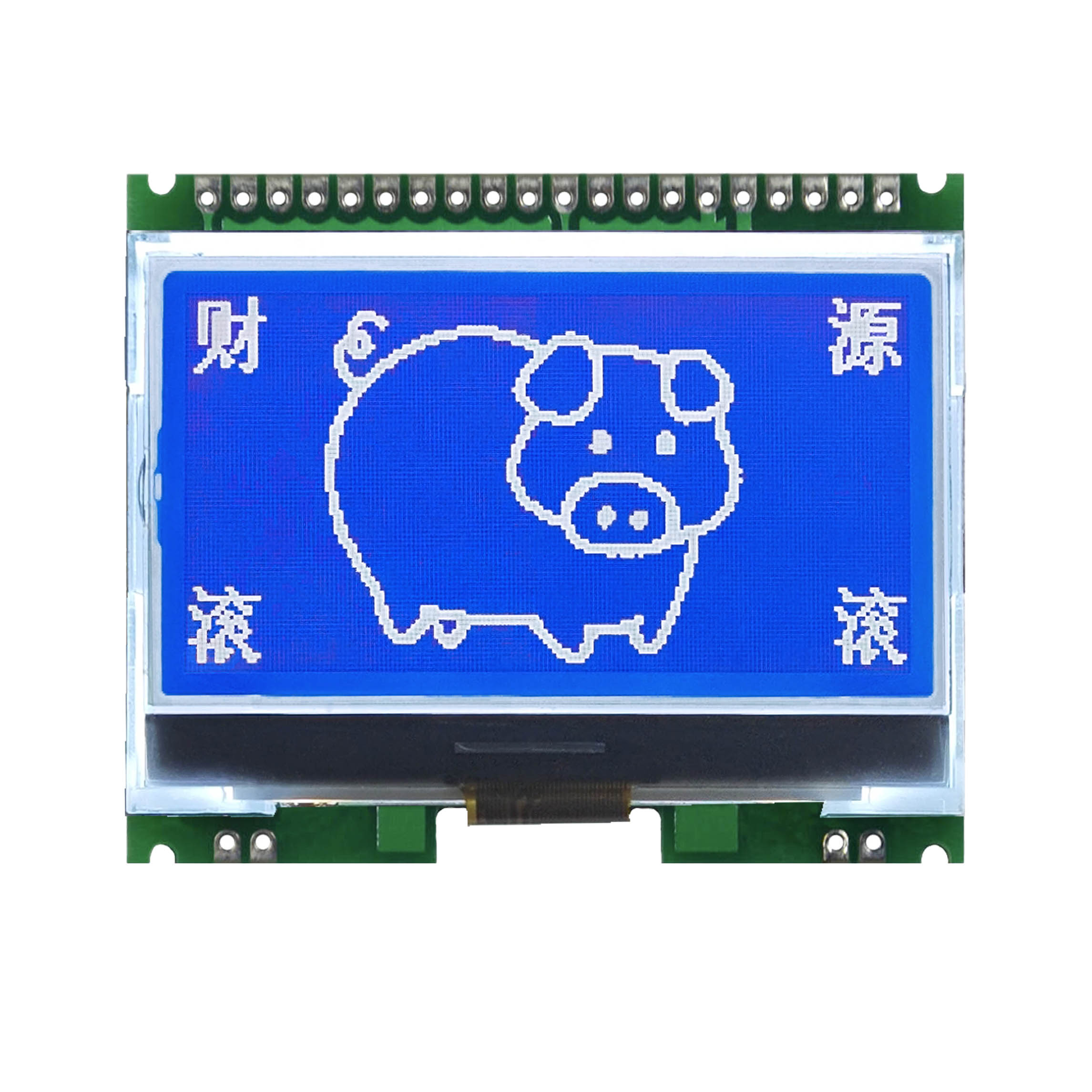

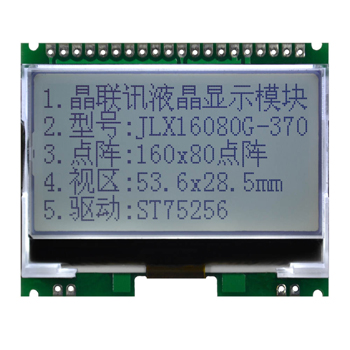

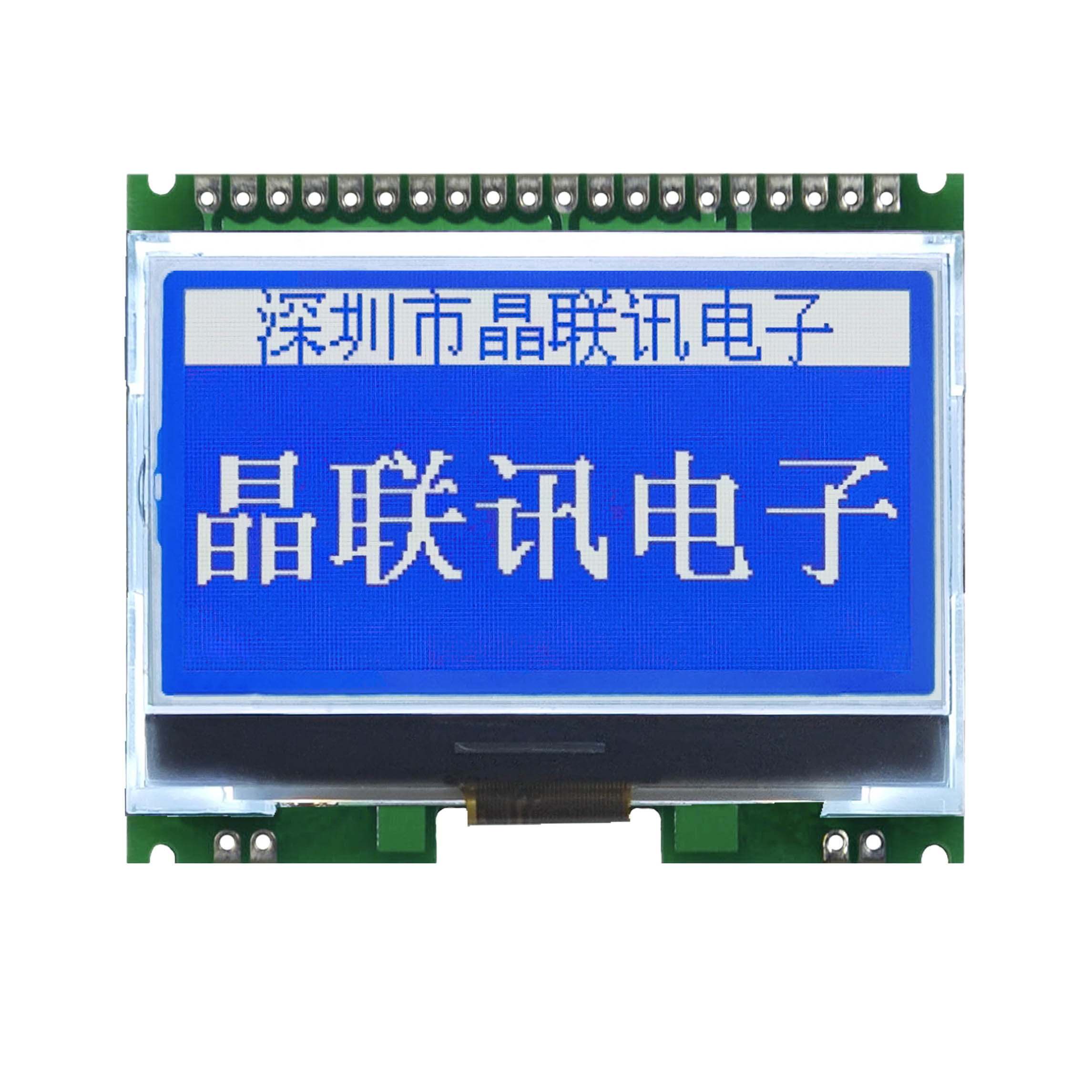

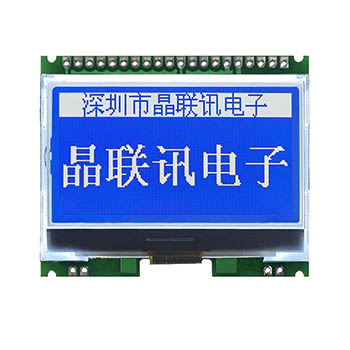

4.产品展示：

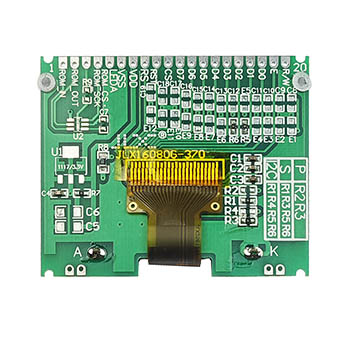

JLX16080G-370-PN（不带汉字库）
