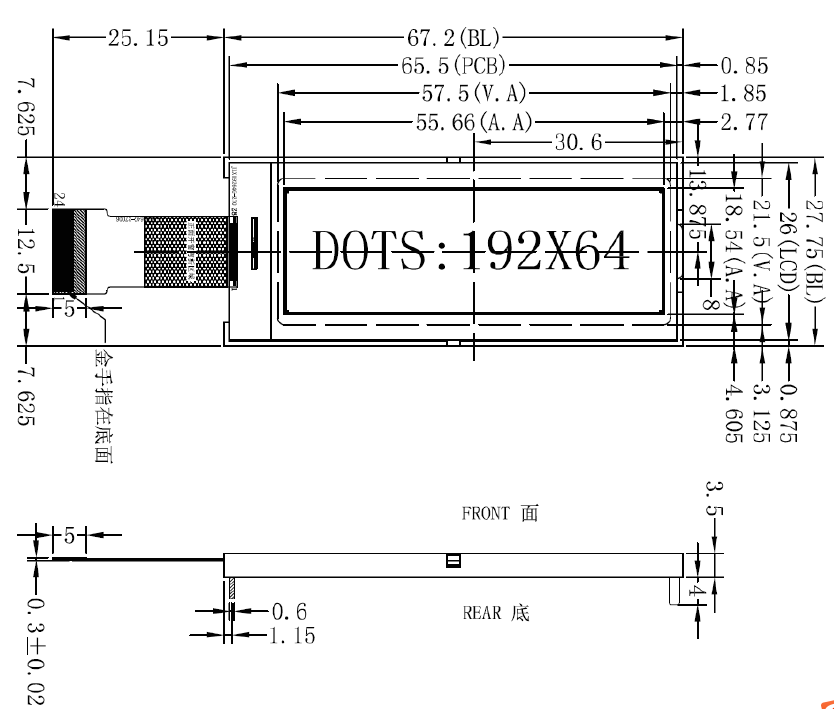

1.产品结构：

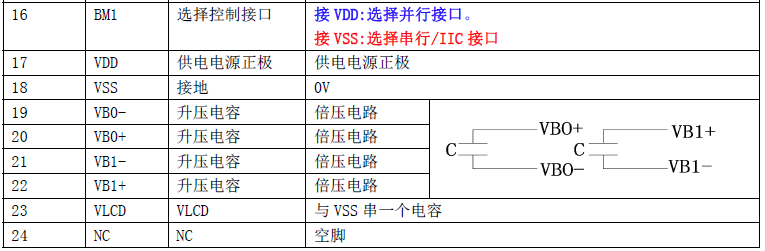

2.引脚定义：

3.产品特点：

1. 结构轻、薄、带背光、插接式FPC。
2.IC 采用UC1604c,功能强大，稳定性好
3. 功耗低:当电压为3.3V 时，功耗低：不带背光1.3mW（3.3V*0.39mA）,带背光不大于101mW
（3.3V*30mA）;
4. 显示内容:
     （1）192*64 点阵单色图片，或其它小于192*64 点阵的单色图片;
     （2）可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可
显示12 字*4 行；
     （3）按照 8*16 点阵汉字来计算可显示24 字*4 行；
     （4）按照 5*8 点阵汉字来计算可显示32 字*8 行；
5. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转180 度使用）。
6. 接口简单方便:并行、串行、IIC 接口；
7.工作温度:-20℃ - +70℃;
8. 储存温度:-30℃ - +80℃;

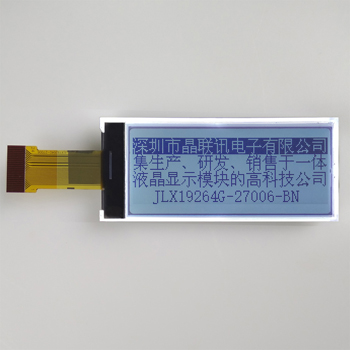

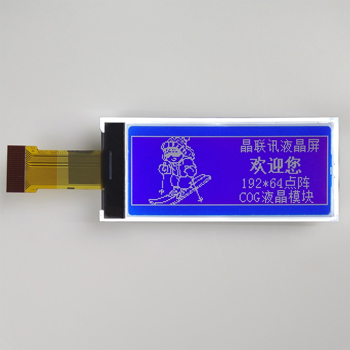

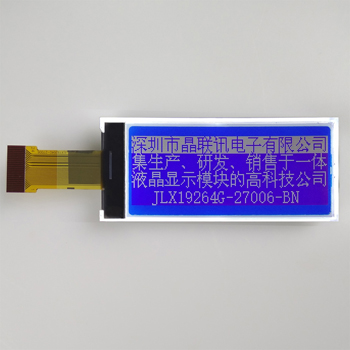

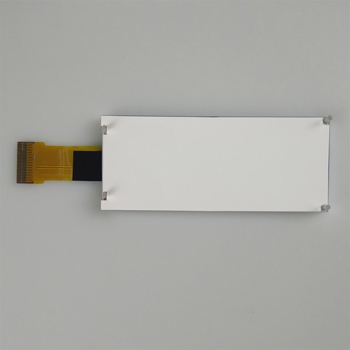

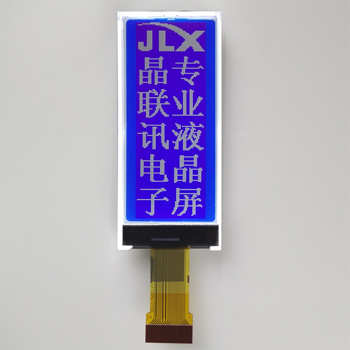

4.产品展示：

 JLX19264G-27006-BN(插接式FPC)
