JLX320-004103-PC(带字库)
品名: 液晶模块

型号:JLX320-04103-PC(带字库)

点阵:240*320

外形尺寸:78.5*64.84*4.0mm


视窗尺寸:65.2*49.2mm


显示颜色: TFT

IC: ST7789V(驱动IC) +JLX-GB2312-3205(字库IC)

应用范围: 用于高级仪器仪表.通信系统.工业自动化.生活用具.医疗系统等
详情

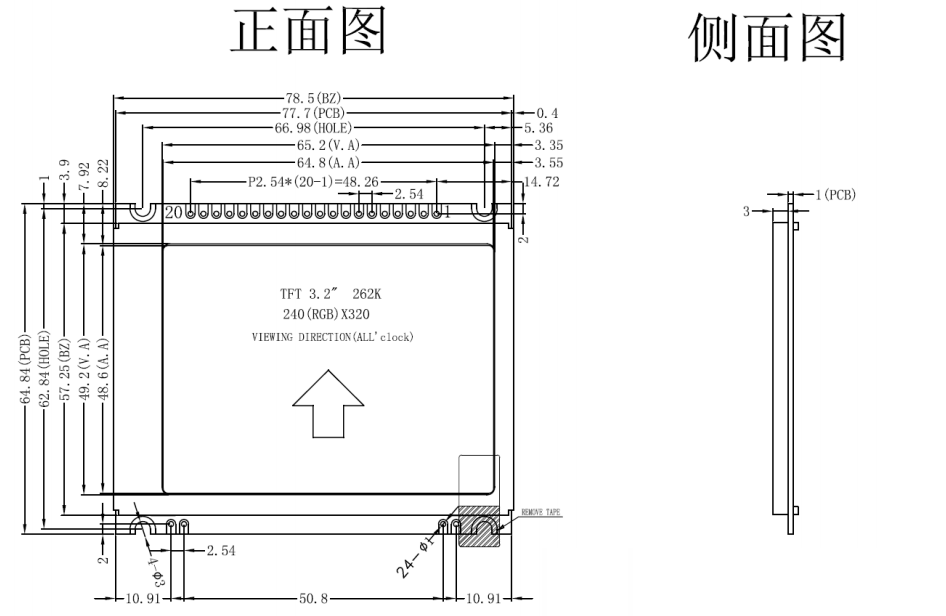

1.产品结构

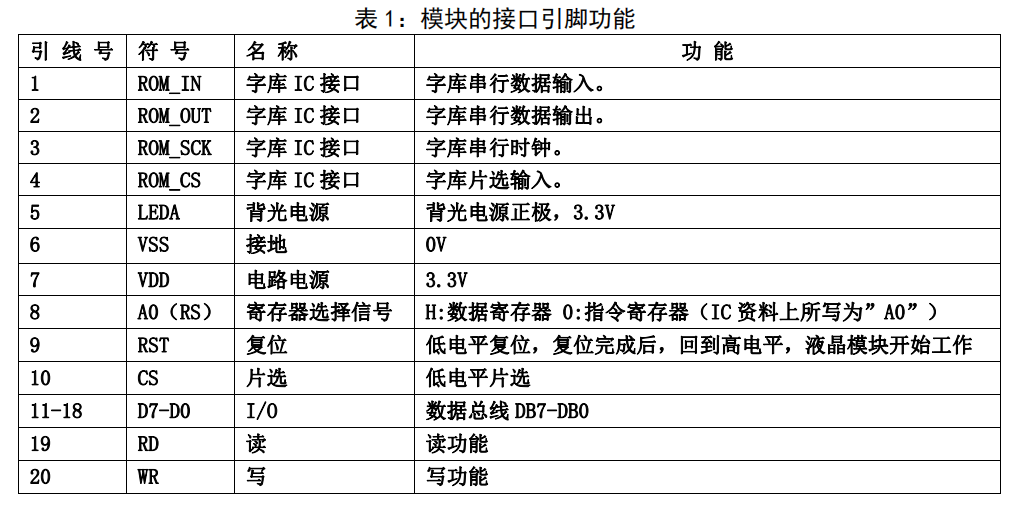

2.引脚功能


3.产品特点

1. IPS 全视角,结构轻、薄、带背光、带铁框。

2. IC 采用 ST7789V,功能强大,稳定性好

3. 显示内容:

320*240 点阵彩色图片;

可选用 32*32 点阵或其他点阵的图片来自编汉字,按照 32*32 点阵汉字来计算可显示

10 个字/行*7 行。

可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示

20 个字/行*15 行。

4. 指令功能强:例如可以用指令控制显示内容顺时针旋转 90、逆时针旋转 90°或倒立竖放。

5. 接口简单方便。

6. 工作温度宽:-20℃∽+70℃;

7. 工作温度宽:-30℃∽+80℃;

8. TFT 模块是易碎的玻璃盒,请小心使用,轻拿轻放

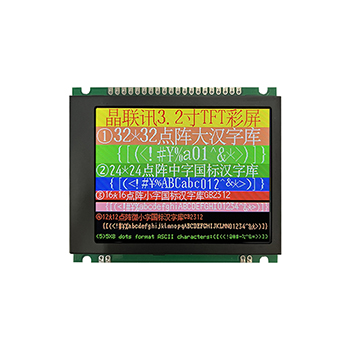

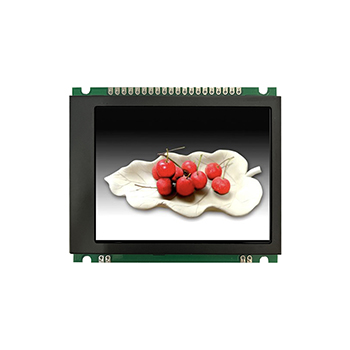

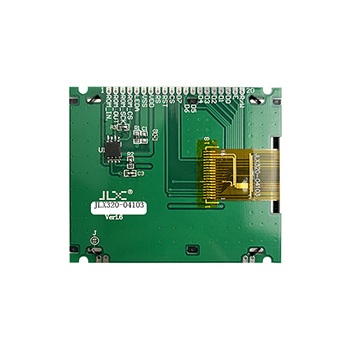

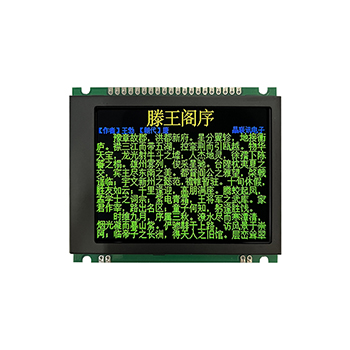

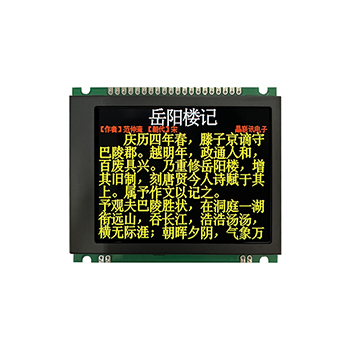

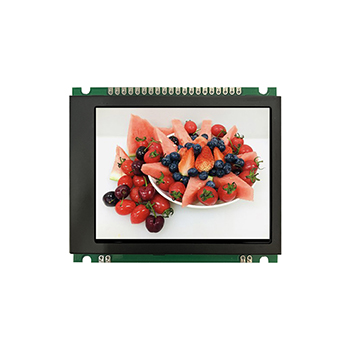

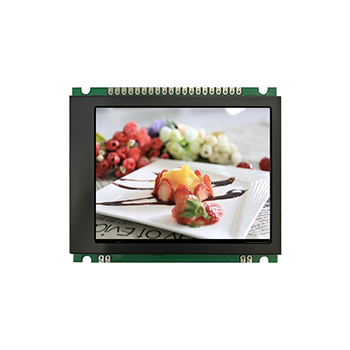

4.产品展示


JLX320-04103-PC(带字库)
