JLX16080G-37006-BN(插接式FPC)
品名: 液晶模块

型号:JLX16080G-37006-BN(插接式FPC)

点阵:160*80

外形尺寸:58.4*39.3*4.8mm

视窗尺寸:53.6*28.5mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST75256

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

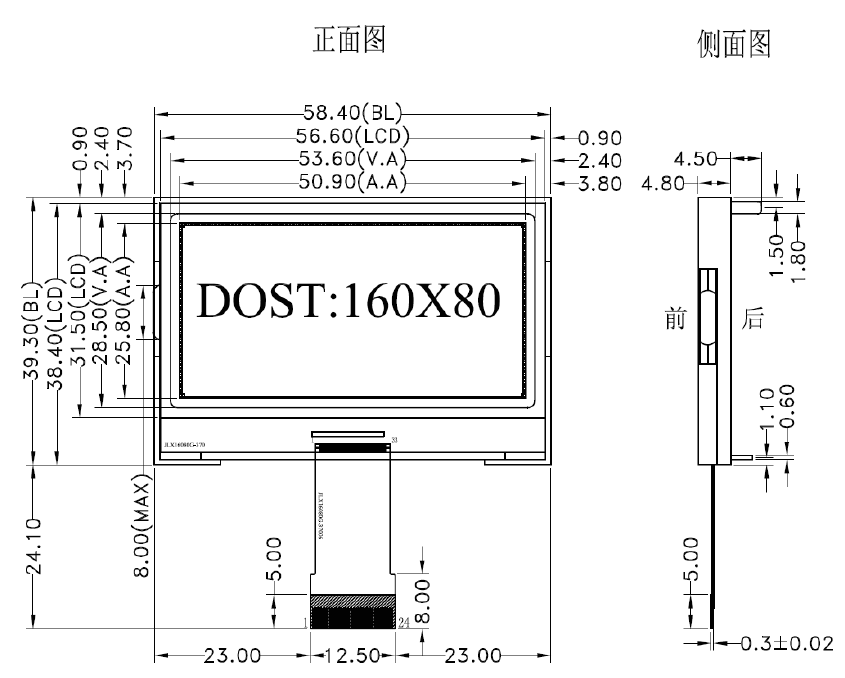

1.产品结构



2.引脚功能

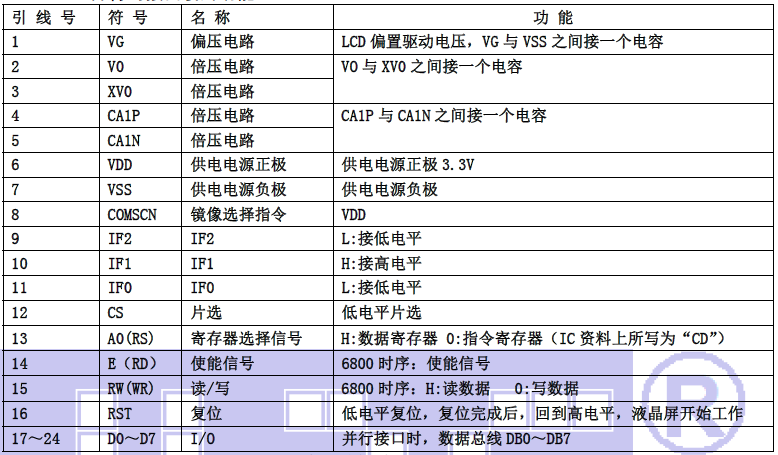

(1)并行时接口引脚功能

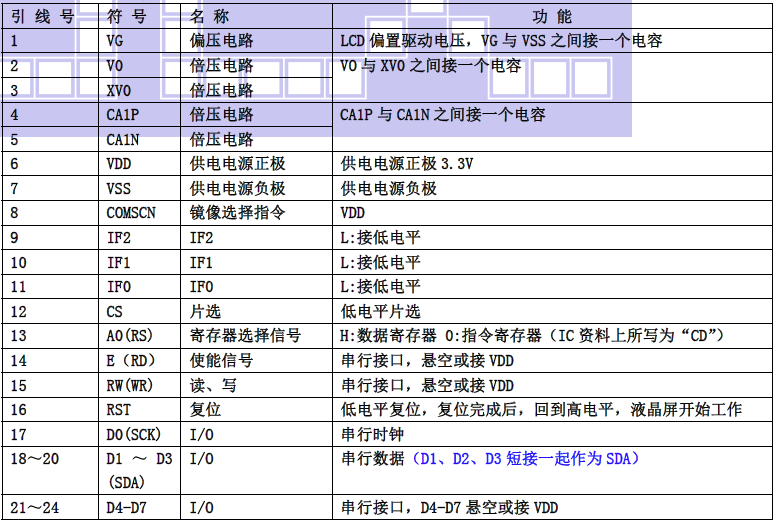

(2)四线串行时接口引脚功能

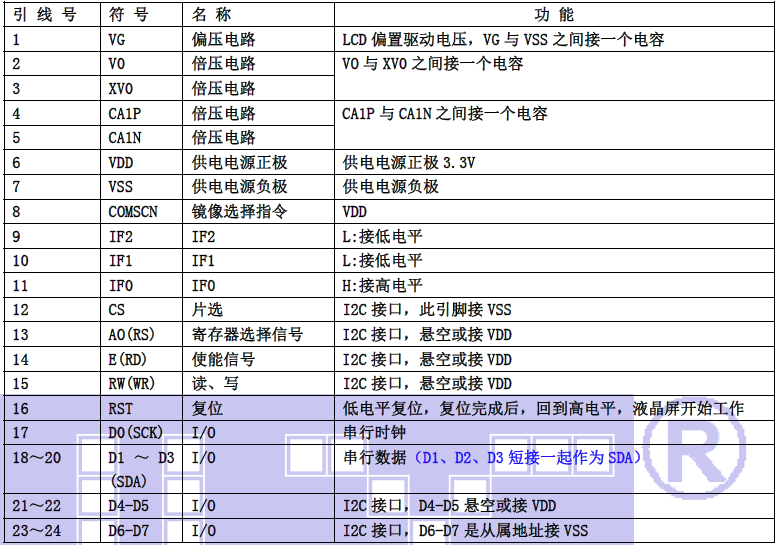

(3)I²C 总线时接口引脚功能



3.产品特点

1. 结构牢:背光带有挡墙,插接式FPC。
2. IC 采用矽创公司ST75256,功能强大,稳定性好
3. 功耗低: 不带背光1mW(3.3V*0.3mA),带背光不大于150mW(3.3V*45mA);
4. 显示内容:
    (1)160*80 点阵单色图片,或其它小于160*80 点阵的单色图片;
    (2)可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可
显示10 字*5 行;
    (3)按照 8*16 点阵汉字来计算可显示20 字*5 行;
    (4)按照 5*8 点阵汉字来计算可显示26 字*10 行;
5.指令功能强: 可软件调对比度、行列扫描方向可改(可旋转180 度使用);
并口时:可以“读-改-写”;
6. 接口简单方便: 采用4 线SPI 串行接口,或选择并口(6800 时序和8080 时序可选),或I2C
(IIC)接口。
7. 工作温度:-20℃ - 70℃;
8. 储存温度:-30℃ - 80℃;

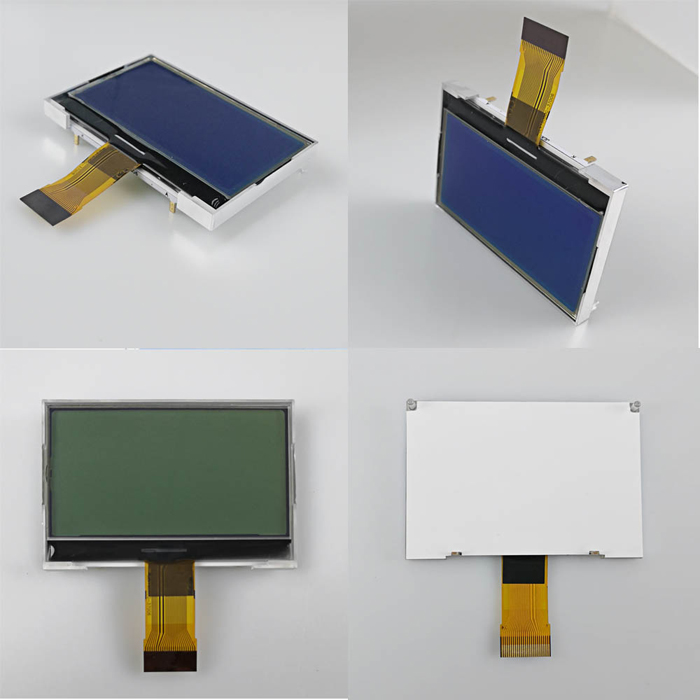

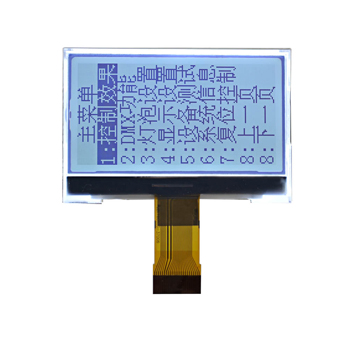

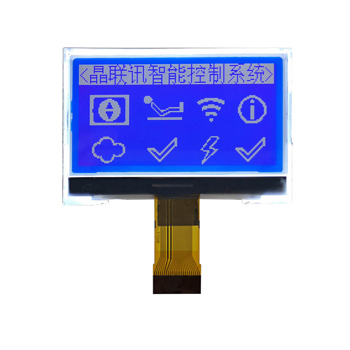

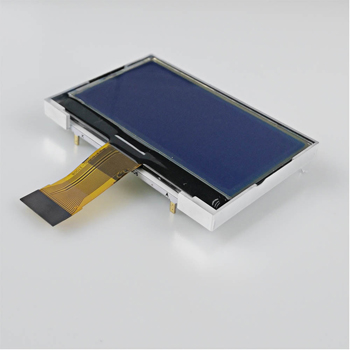

4.产品展示

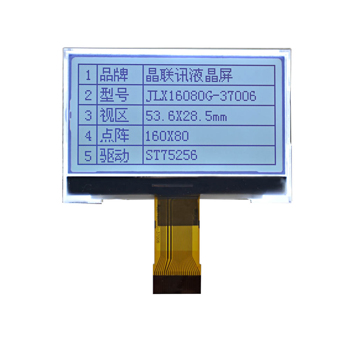

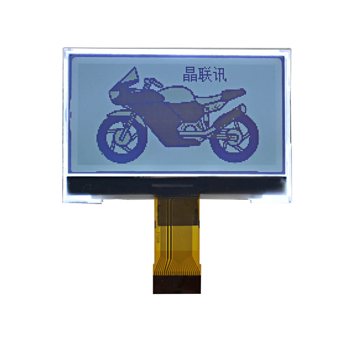

JLX16080G-37006-BN(插接式FPC)


温馨提示:

带PCB板的可以选择3.3V或5V,带字库或不带字库;不带PCB板的只能是3.3V,不带字库。

需要带PCB板的请点击下图:
