JLX12864G-29001-BN(插接式FPC)
品名: 液晶模块

型号:JLX12864G-29001-BN(插接式FPC)

点阵:128*64

外形尺寸:34.25*23.55*2.7mm

视窗尺寸:30*15.2mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST7567

应用范围: 各种仪器仪表上,考勤系统,门禁系统


详情

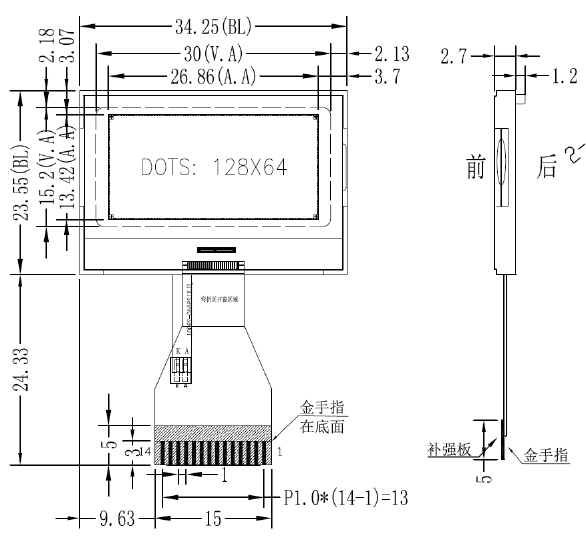

1.产品结构

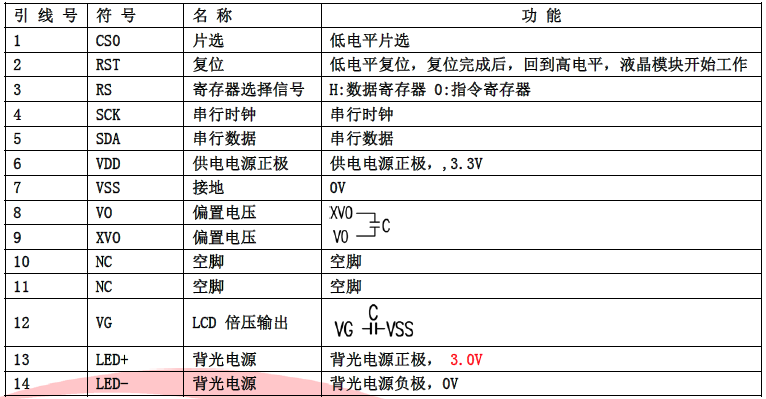

2.引脚功能


3.产品特点

1.结构牢:背光带有挡墙,插接式 FPC。
2. IC 采用 ST7567,功能强大,稳定性好
3. 功耗低: 不带背光 1mW(3.3V*0.3mA),带背光不大于 100mW(3.3V*30mA);

4. 显示内容:
     (1) 128*64 点阵单色图片,或其它小于 128*64 点阵的单色图片;
     (2) 可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 8 字*4 行;

    (3) 按照 8*16 点阵汉字来计算可显示 16 字*4 行;
    (4) 按照 5*8 点阵汉字来计算可显示 21 字*8 行;
5. 指令功能强;
6. 接口简单方便:采用串行接口。

7.工作温度:-20℃ - 70℃;

8.储存温度:-30℃ - 80℃;

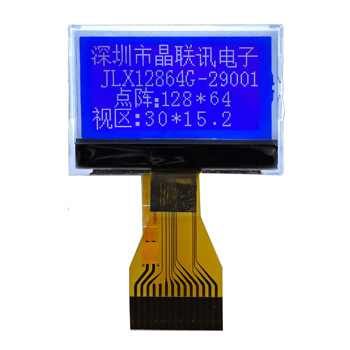

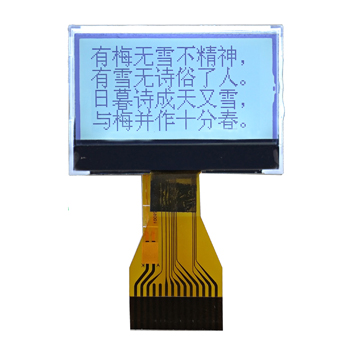

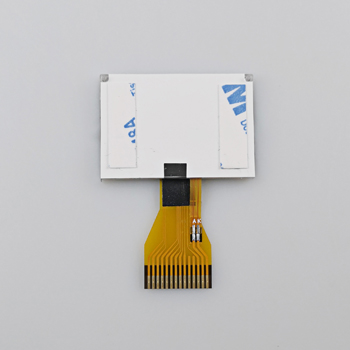

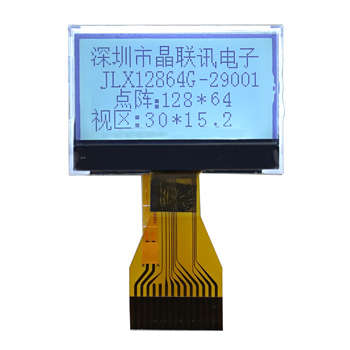

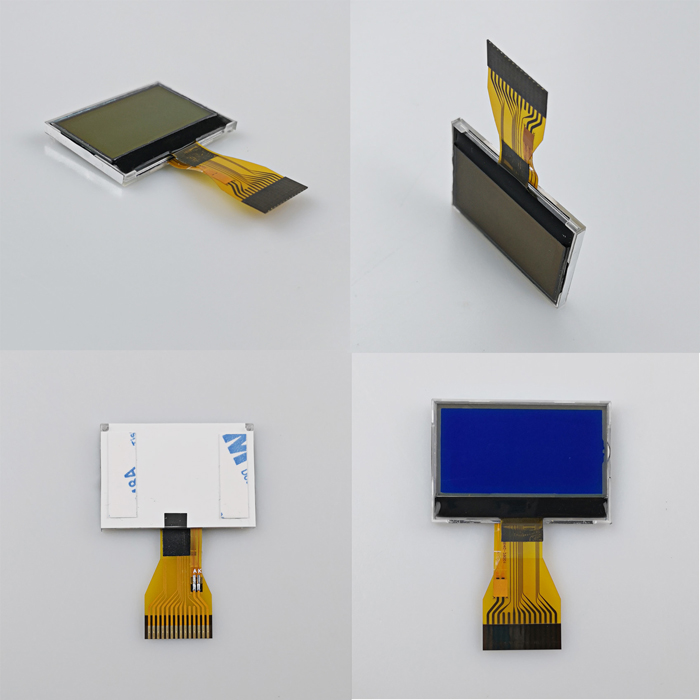

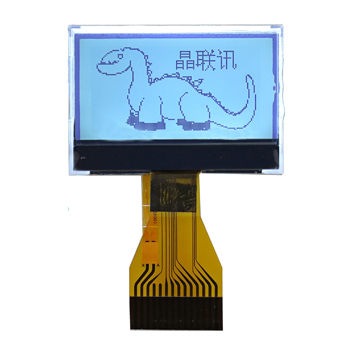

4.产品展示


JLX12864G-29001-BN(插接式FPC)


需要焊接式FPC排线的请点击下图:


温馨提示:

带PCB板的可以选择3.3V或5V,带字库或不带字库;不带PCB板的只能是3.3V,不带字库。

需要带PCB板的请点击下图:
