JLX12864G-945-PN(不带字库)
品名: 液晶模块

型号:JLX12864G-945-PN(不带字库)

点阵:128*64

外形尺寸:84.86*38.46*6mm

视窗尺寸:63.77*33.37mm

显示颜色: 白底黑字/蓝底白字可选

IC: UC1604C

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

1.产品结构


2.引脚功能

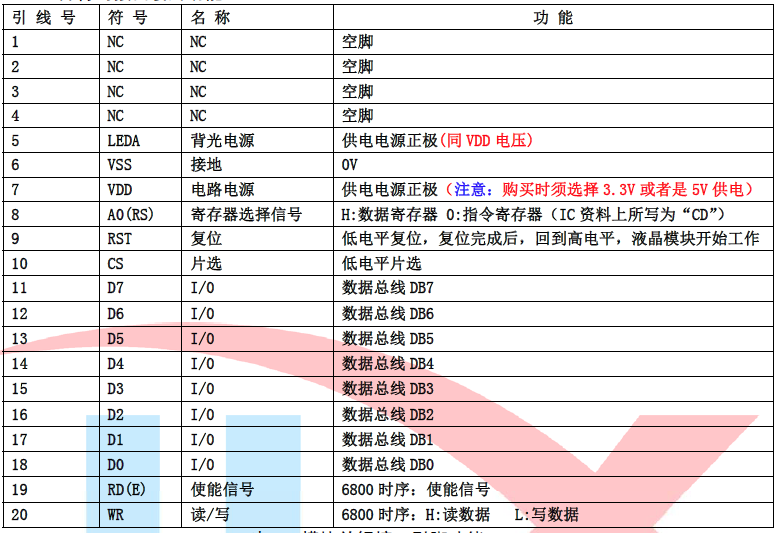

(1)并行时接口引脚功能

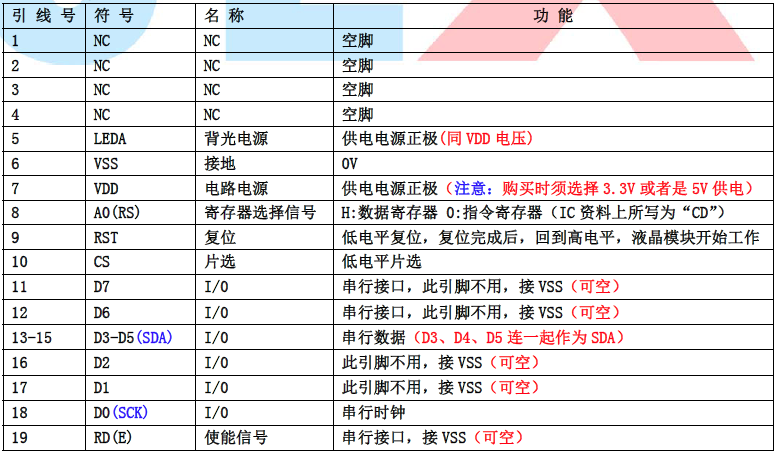

(2)四线串行时接口引脚功能:

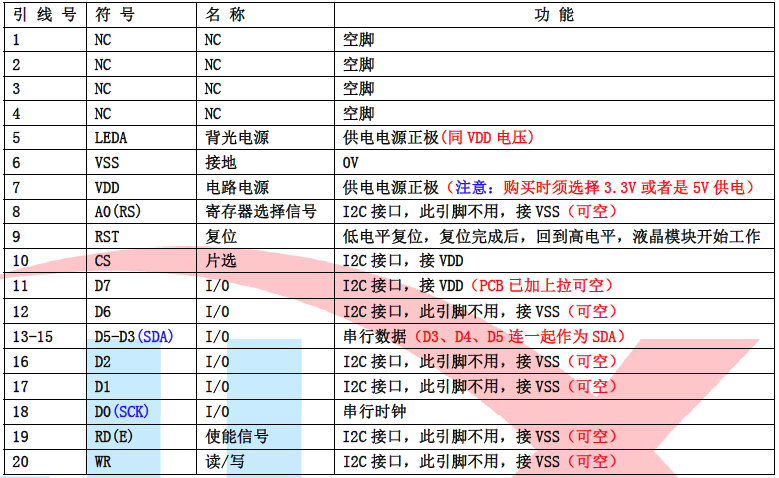

(3)I²C 总线时接口引脚功能:


3.产品特点

1. 结构轻、薄、带背光、焊接式FPC。
2. IC 采用UC1604c,功能强大,稳定性好
3. 功耗低:当电压为3.3V 时,功耗低:不带背光1.29mW(3.3V*(0.39mA 测试最大值)),带背
光不大于150mW(3.3V*45mA);
4. 显示内容:
     (1)128*64 点阵单色图片,或其它小于128*64 点阵的单色图片;
     (2)可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可显示8 字*4 行;
     (3)按照 8*16 点阵汉字来计算可显示16 字*4 行;
     (4)按照 5*8 点阵汉字来计算可显示21 字*8 行;
5. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转180 度使用)。
6. 接口简单方便:并行、串行、IIC 接口;
7. 工作温度宽:-20℃ - +70℃;
8. 储存温度宽:-30℃ - +80℃;

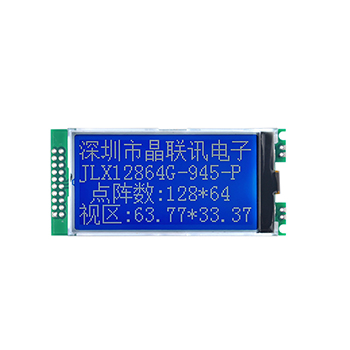

4.产品展示

JLX12864G-945-PN(不带汉字库)
