JLX19296G-919-PL(带大字库)
品名: 液晶模块

型号:JLX19296G-919-PL(带大字库)

点阵:192*96

外形尺寸:79.4*62.8*6.04mm

视窗尺寸:74.6*41.3mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST75256(驱动IC) +JLX-GB2312-3207(字库IC)

应用范围: 各种仪器仪表上,考勤系统,门禁系统


详情

1.产品结构


2.引脚功能

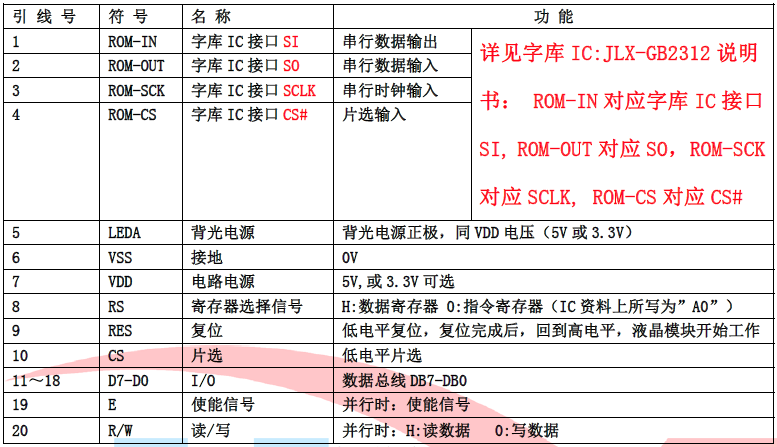

(1)并行时接口引脚功能

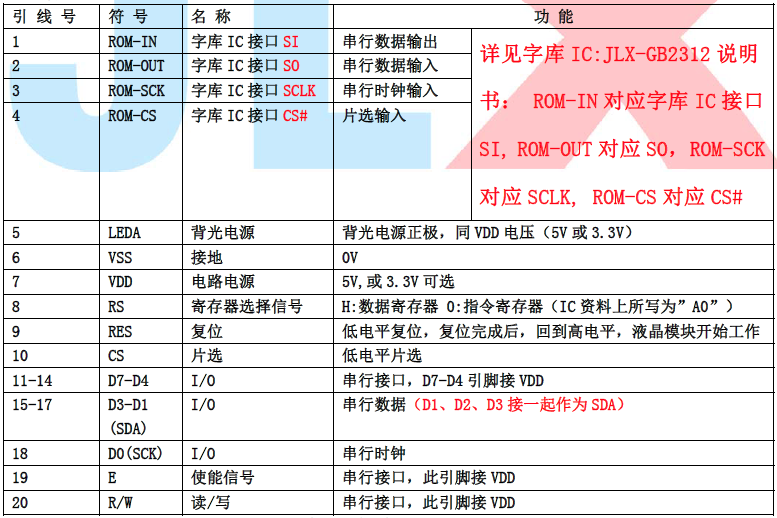

(2)四线串行时接口引脚功能

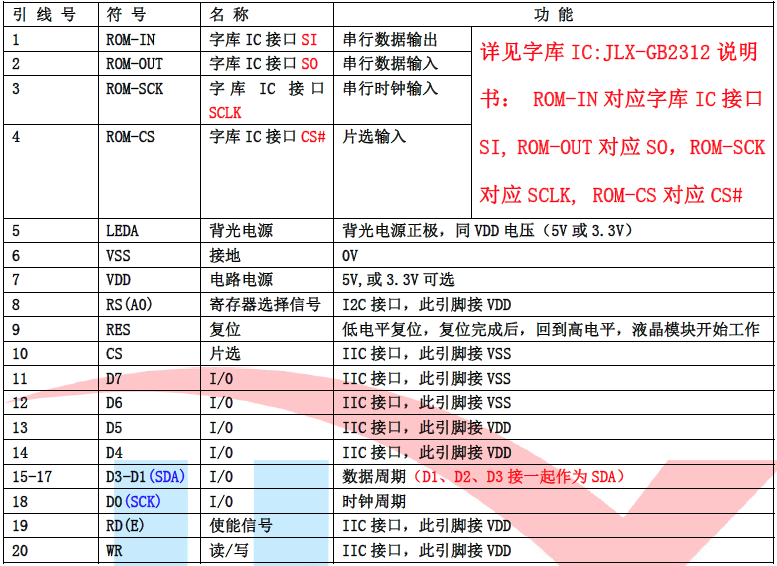

(3)I²C 总线时接口引脚功能



3.产品特点

1. 结构牢:背光带有挡墙,焊接式FPC,PCB 板。
2. IC 采用矽创公司ST75256,功能强大,稳定性好
3.功耗低: 不带背光1mW(3.3V*0.3mA),带背光不大于250mW(3.3V*75mA);
4. 显示内容:
     (1)192*96 点阵单色图片,或其它小于192*96 点阵的单色图片;
     (2)可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可
显示12 字*6 行;
     (3)按照24*12 点阵汉字来计算可显示8 字*8 行;
     (4)按照 8*16 点阵汉字来计算可显示24 字*6 行;
     (5)按照 5*8 点阵汉字来计算可显示38 字*12 行;
5. 指令功能强: 可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转180 度使用)。
并口时:可以“读-改-写”;
6.接口简单方便: 采用4 线SPI 串行接口,或选择并口(6800 时序和8080 时序可选),或IIC
(I2C)接口。
7. 工作温度:-20℃ - 70℃;
8. 储存温度:-30℃ - 80℃;

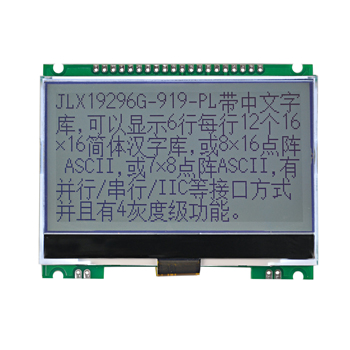

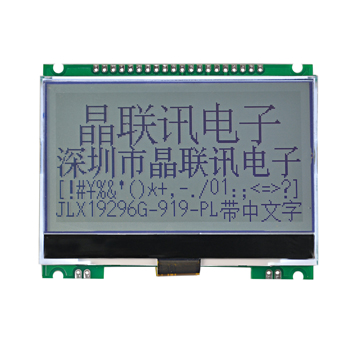

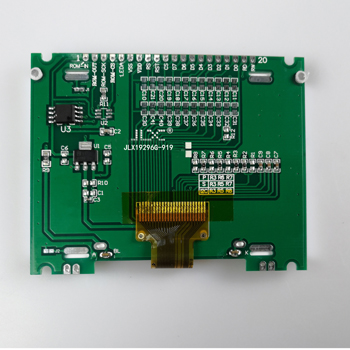

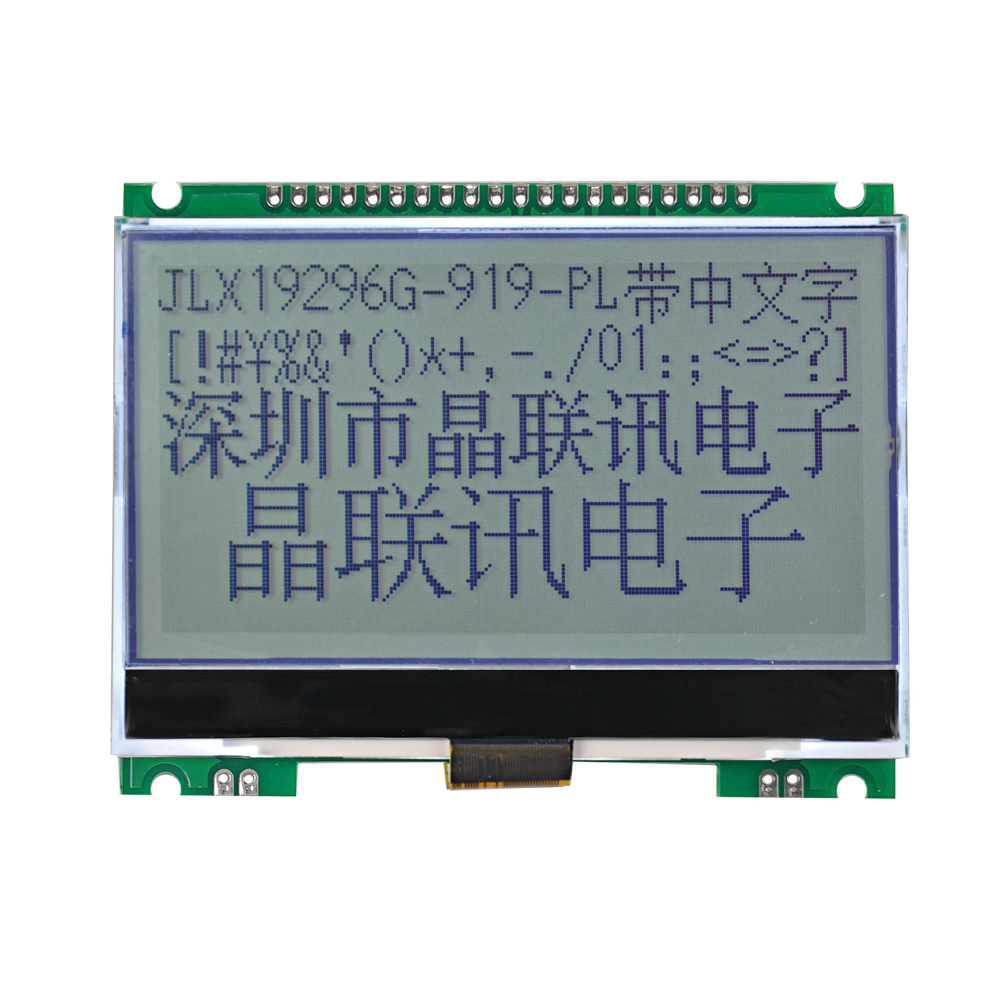

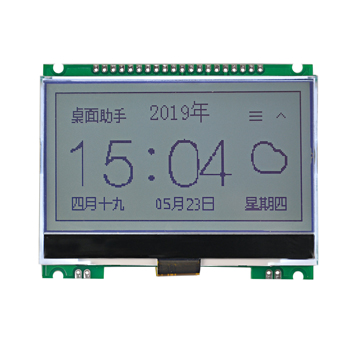

4.产品展示

JLX19296G-919-PL(带大字库)

需要不带PCB板(玻璃+背光)的请点击下图:
