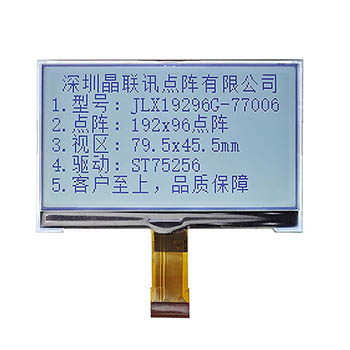

JLX19296G-77006-BN（插接式FPC）

品名： 液晶模块

型号：JLX19296G-77006-BN（插接式FPC）

点阵：192*96

外形尺寸：84.2*56.3*4.8mm

视窗尺寸：79.5*45.5mm

显示颜色： 白底黑字/蓝底白字可选

IC: ST75256

应用范围： 各种仪器仪表上，考勤系统，门禁系统

详情

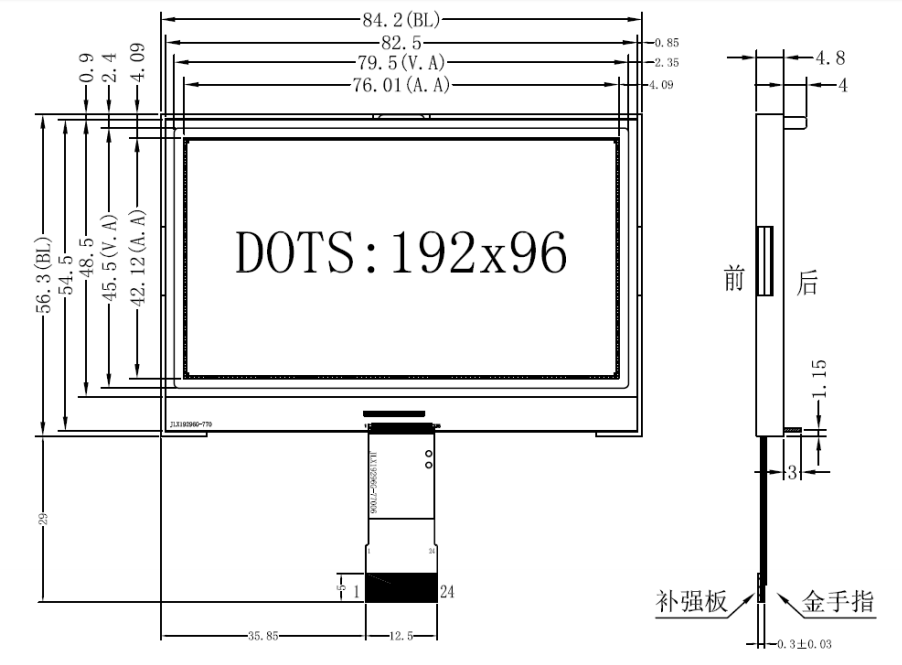

1.产品结构：

2.引脚功能：

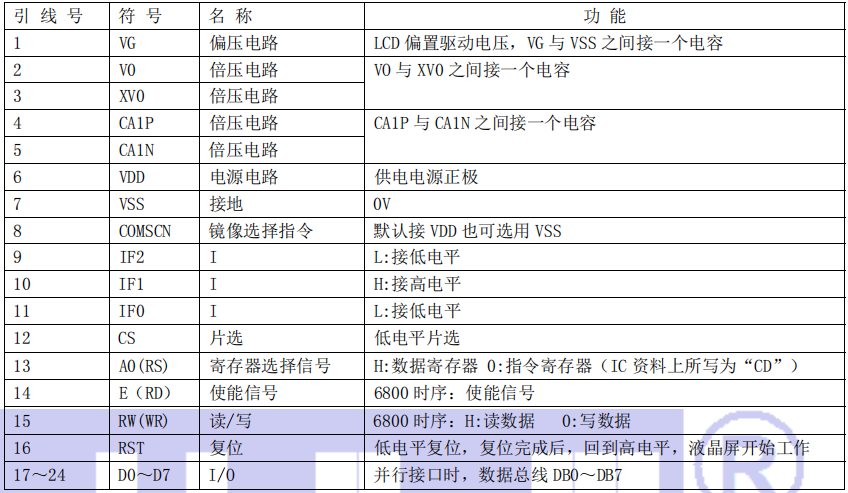

（1）并行时接口引脚功能

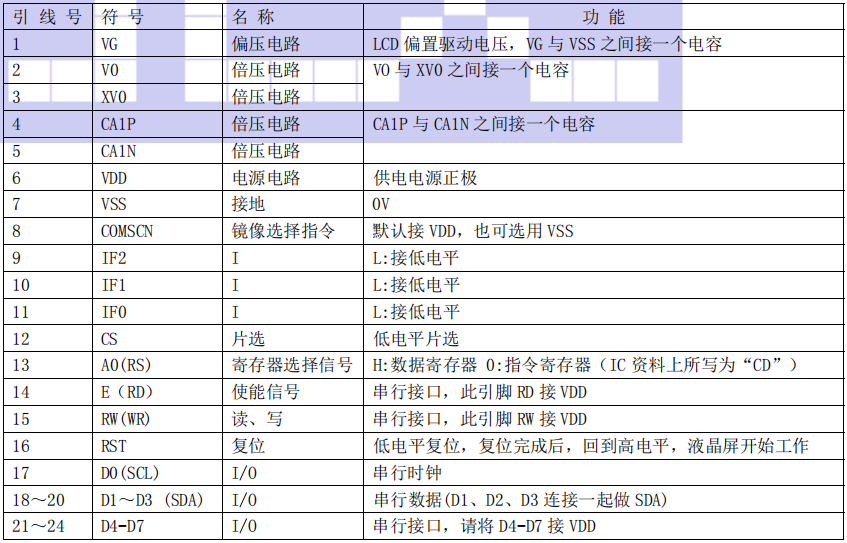

（2）四线串行时接口引脚功能

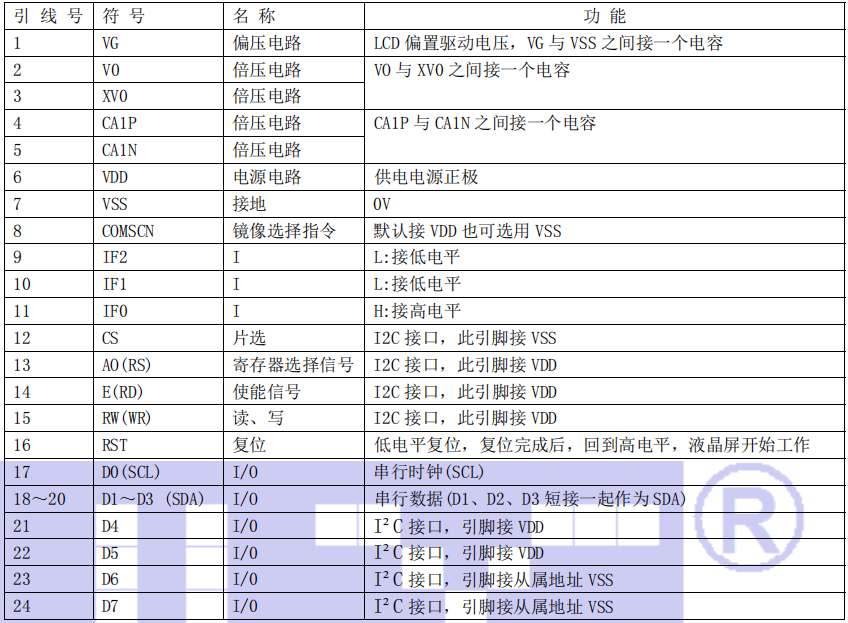

（3）I²C 总线时接口引脚功能

3.产品特点：

1. 结构牢：LCD、背光;

2. IC 采用 ST75256,功能强大，稳定性好

3. 功耗低:1 - 264mW（不带背光 1mW <3.3V@0.3mA>,带背光不大于 264mW<3.3V@80mA>）;

4. 显示内容:

●192*96 点阵单色图片。

●或显示 12 个×6 行=72 个的 16*16 点阵的汉字，按照 24*12 点阵汉字来计算可显示 8

字/行*8 行。

●或显示 24 个×6 行=144 个的 8*16 点阵的英文、数字、符号。

●或显示 38 个×24 行的 5*8 点阵的英文、数字、符号。;

●可选用 16*16 点阵或其他点阵的图片来自编汉字也可配合晶联讯字库 IC（JLX-GB2312）

来显示汉字。

5. 指令功能强;

6. 接口简单方便:可选 I²C 总线、4 线 SPI 串口、6800 系列并口、8080 系列并口。

7. 工作温度宽:-20℃ - 70℃;

8. 可靠性高

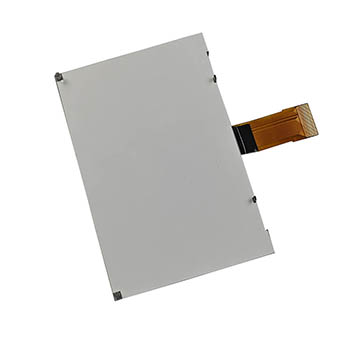

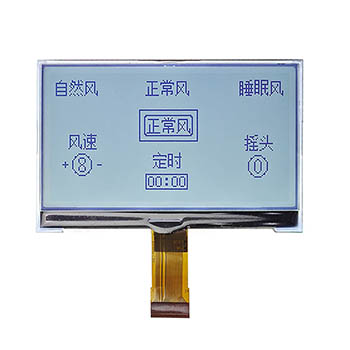

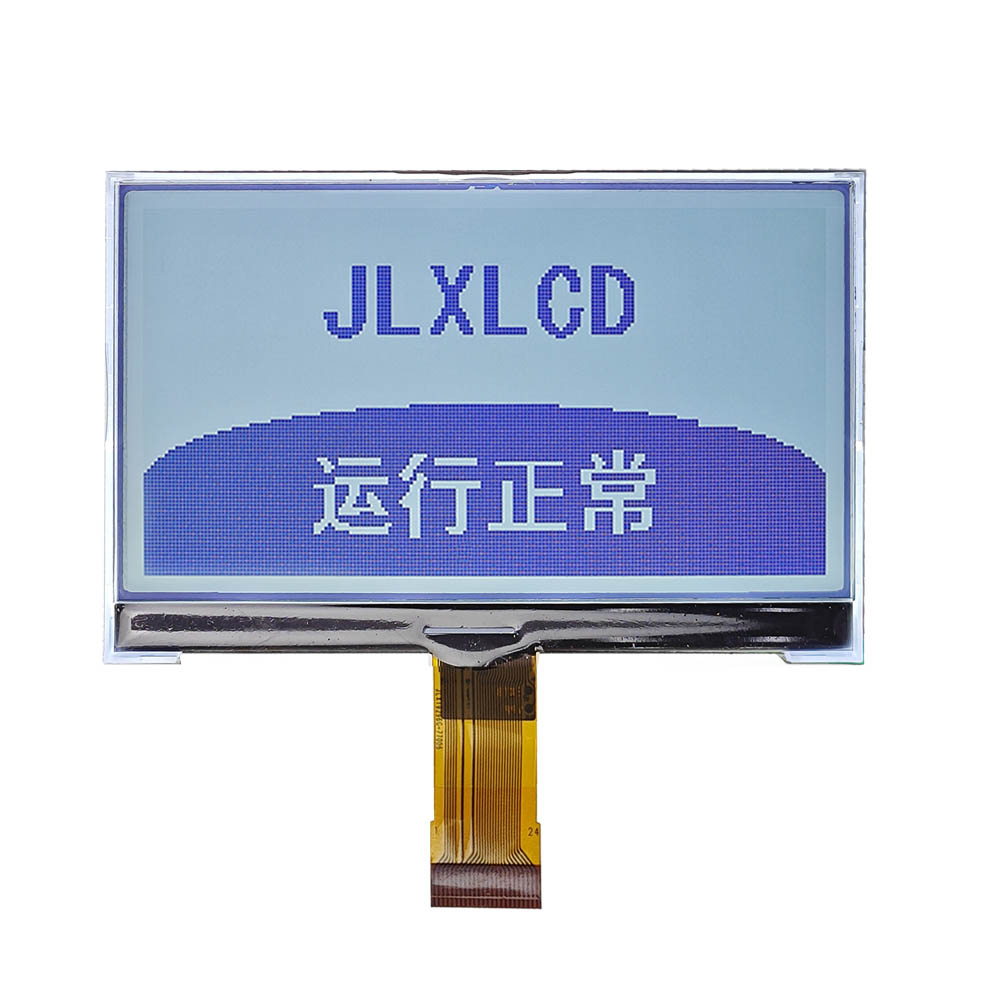

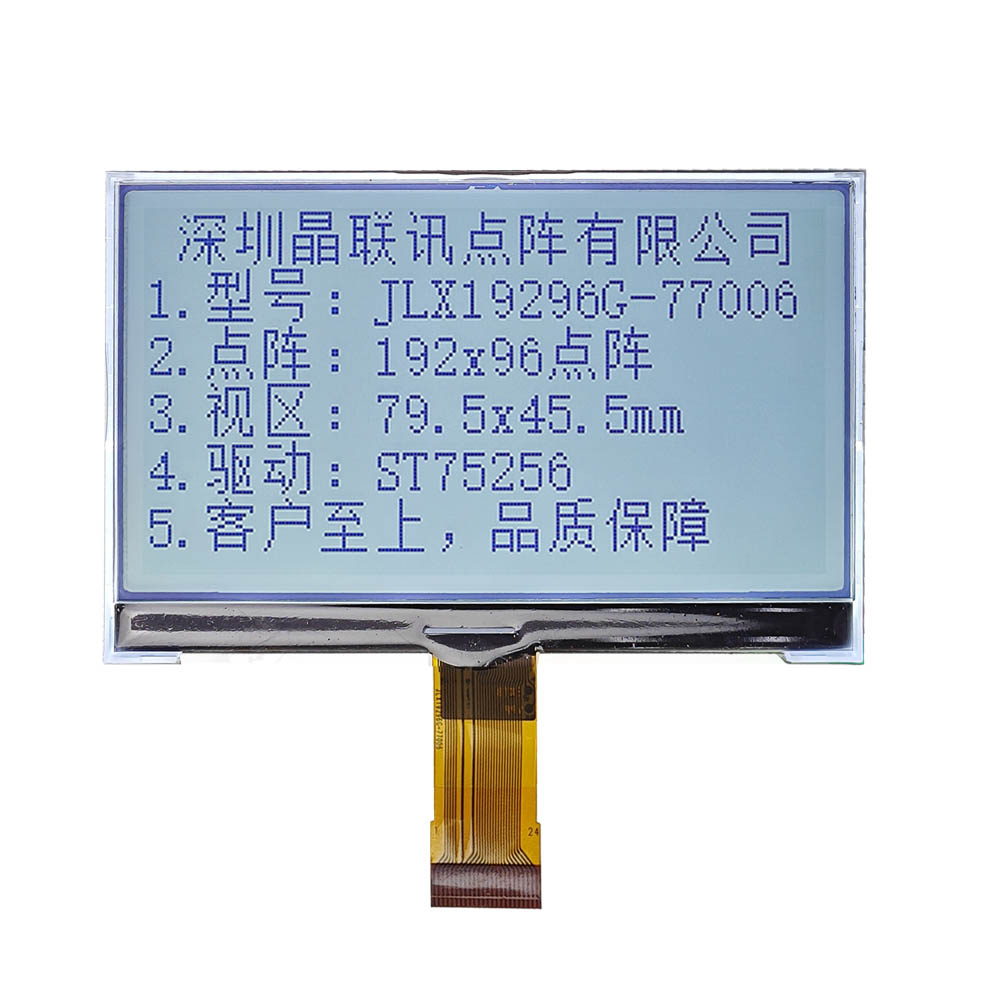

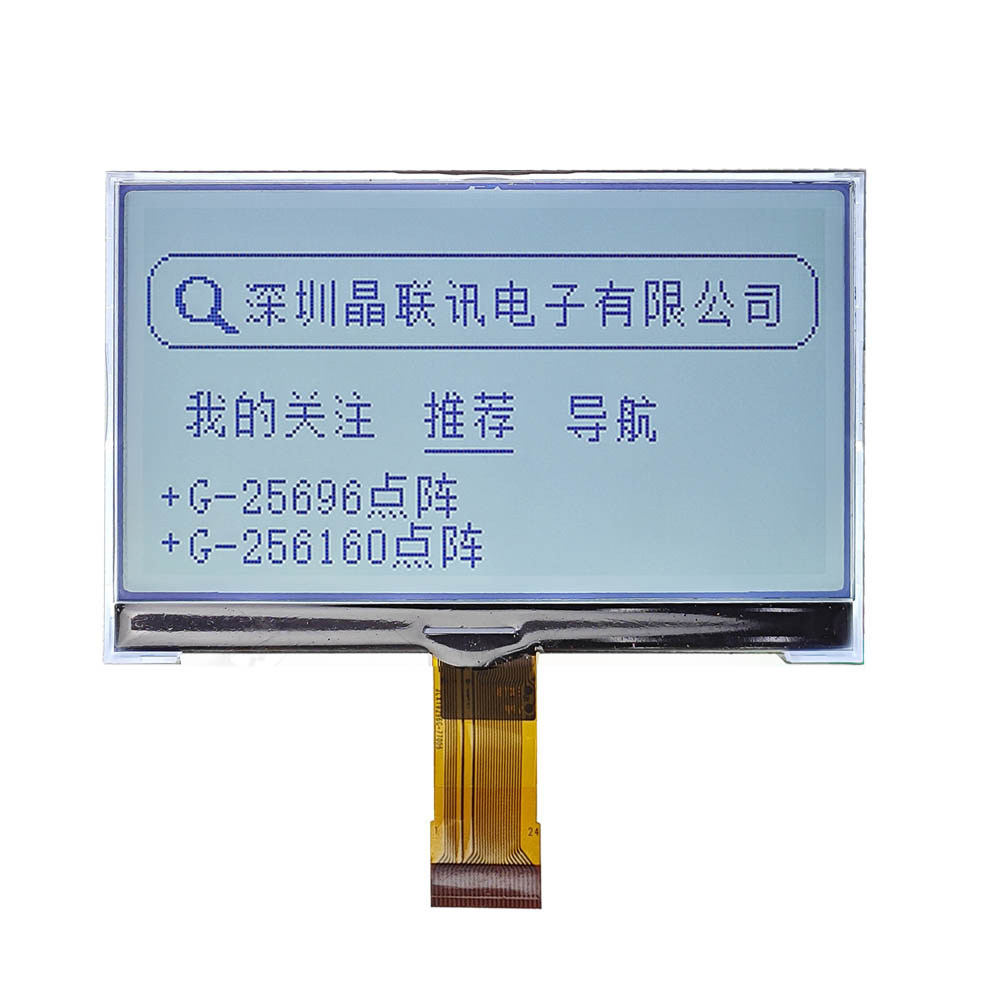

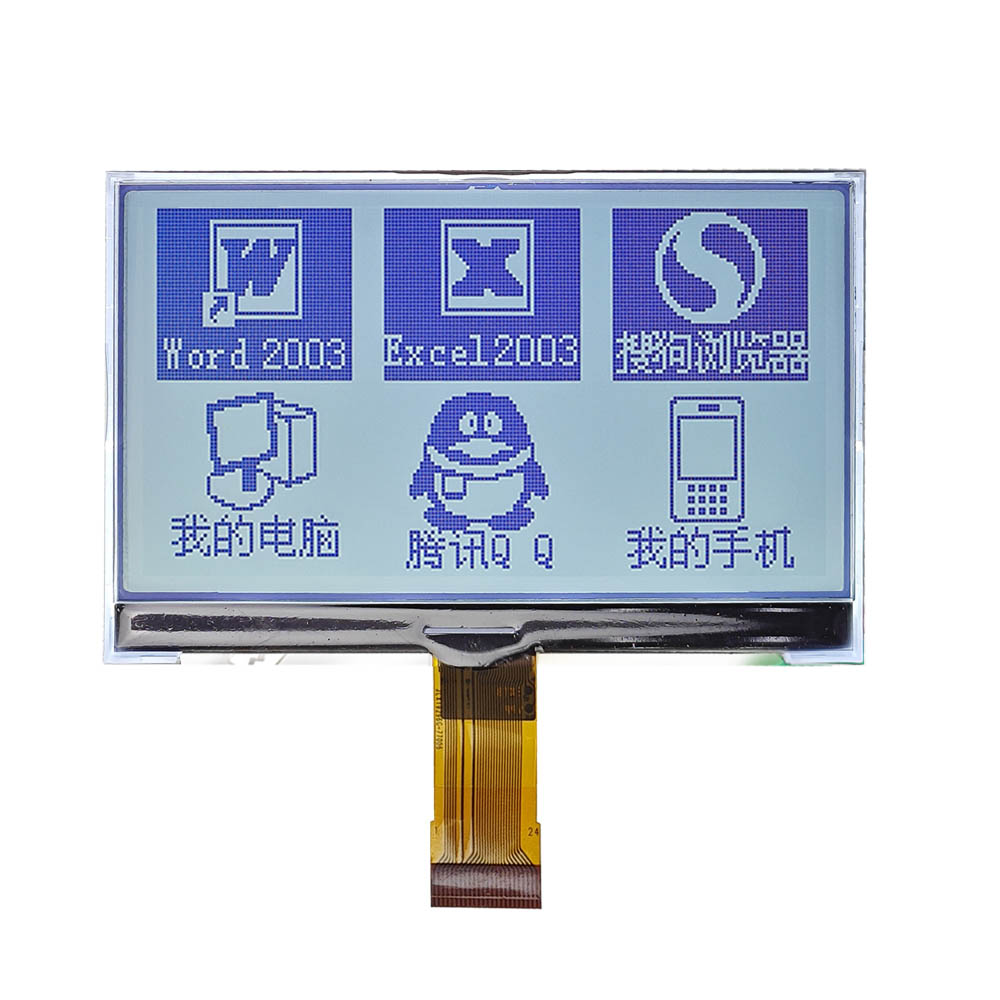

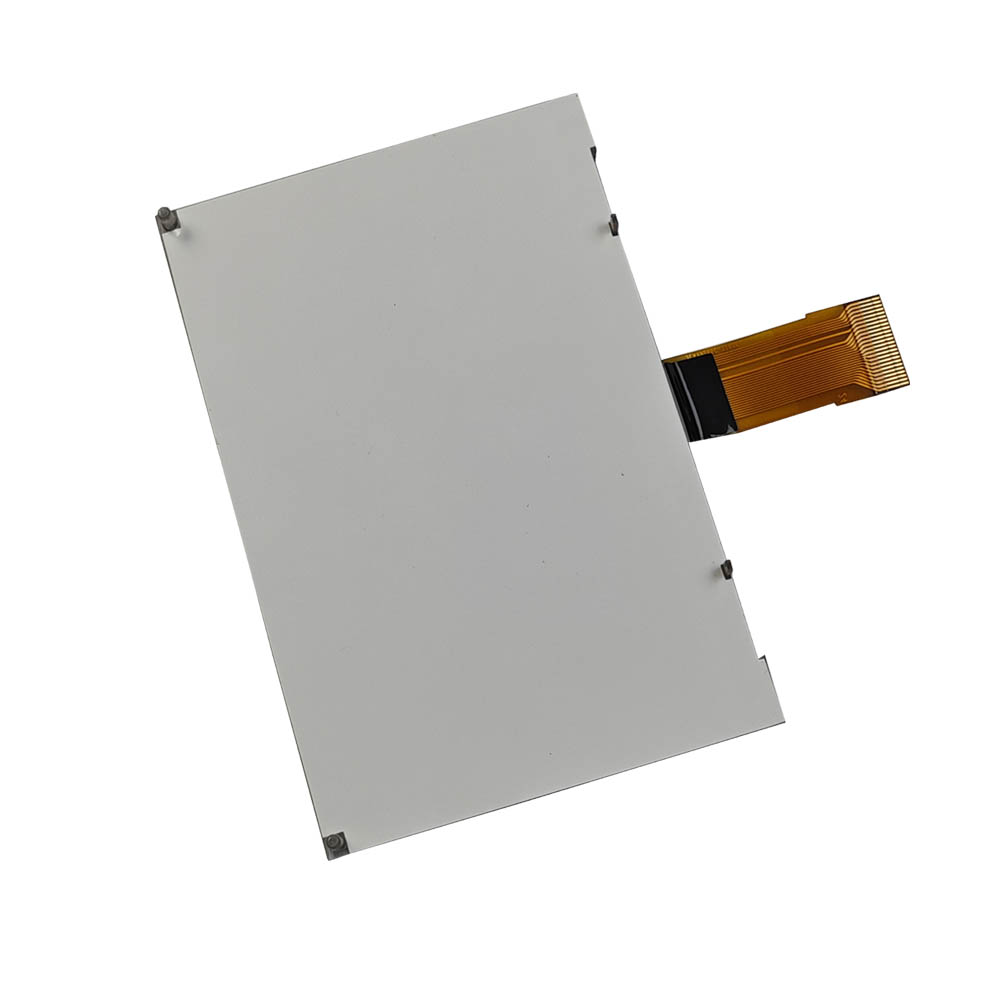

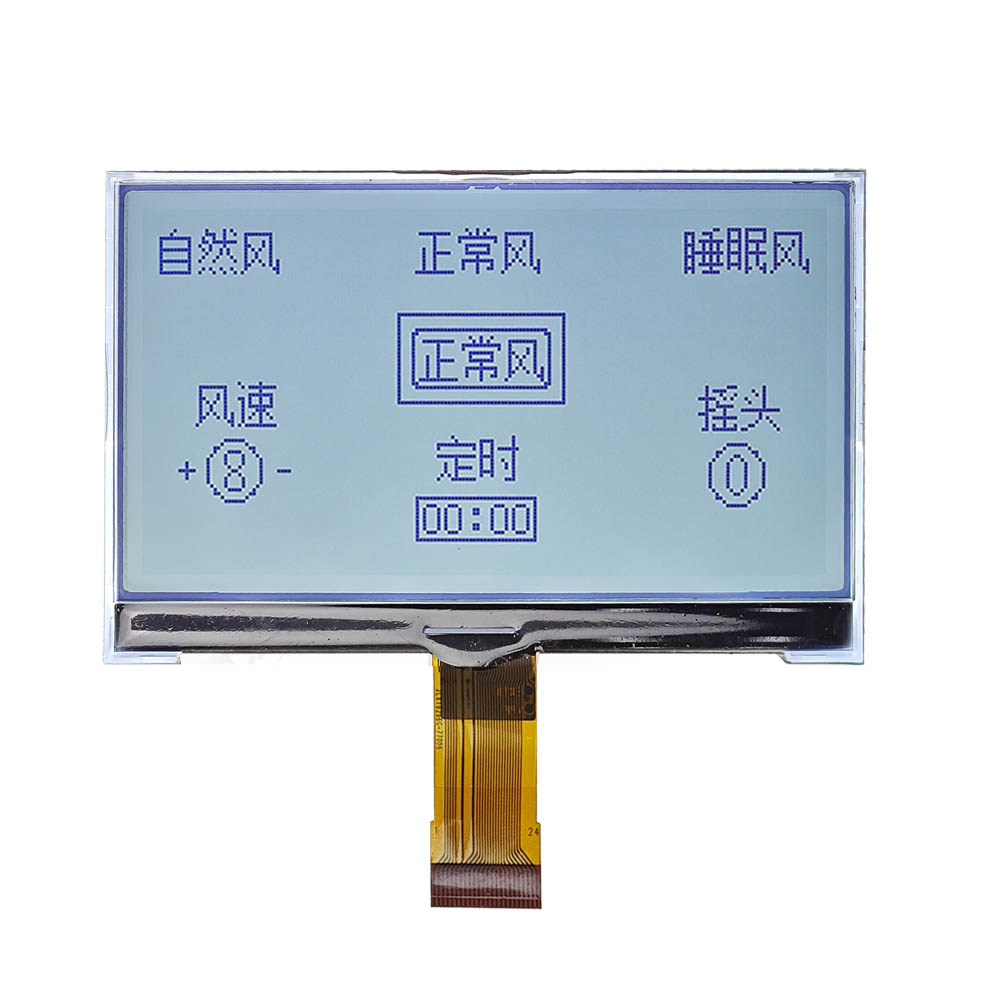

4.产品展示：

JLX19296G-77006-BN（插接式FPC）
