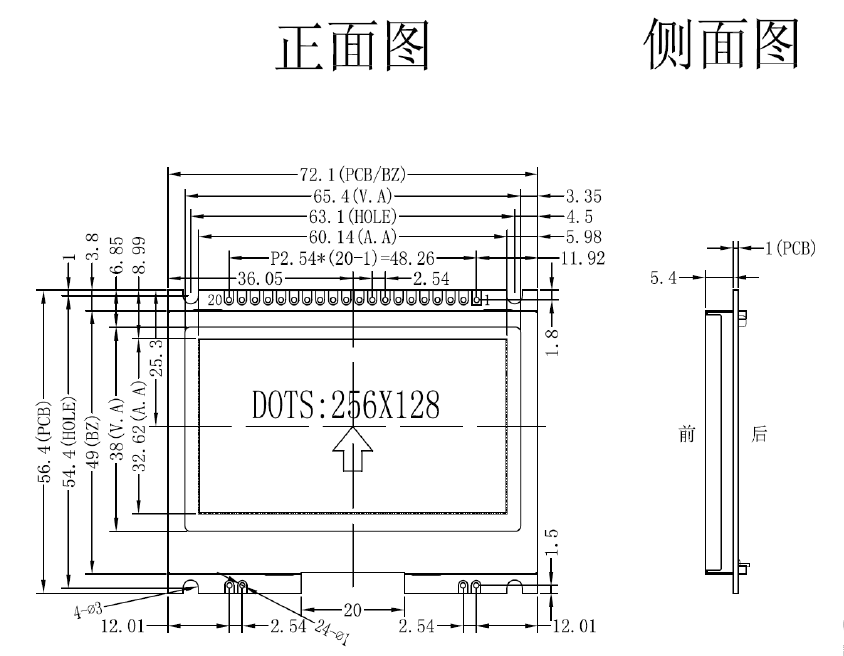

1.产品结构：

2.引脚功能：

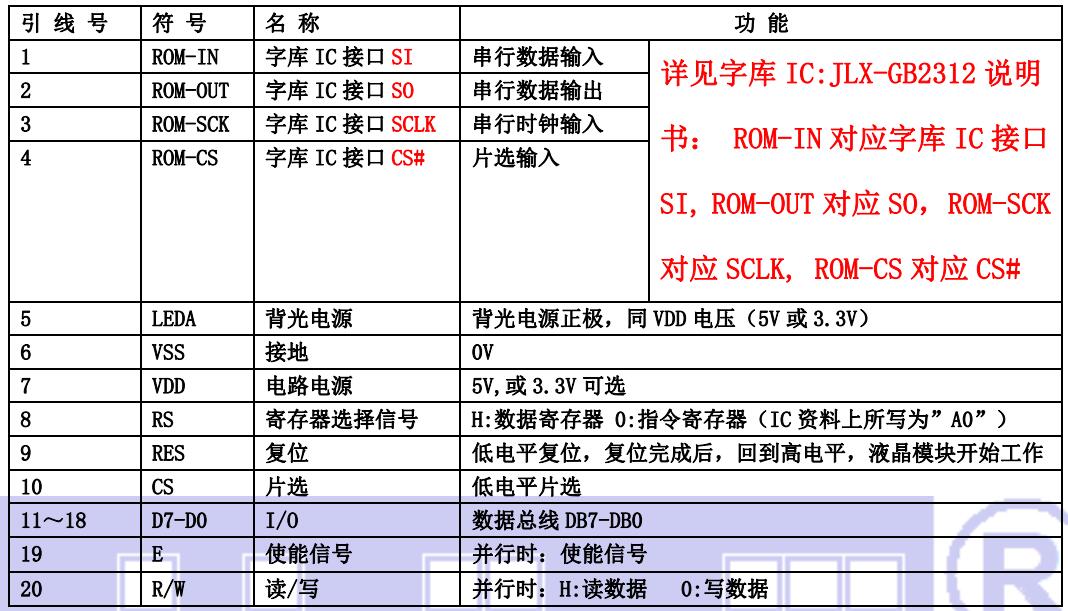

（1）并行时接口引脚功能

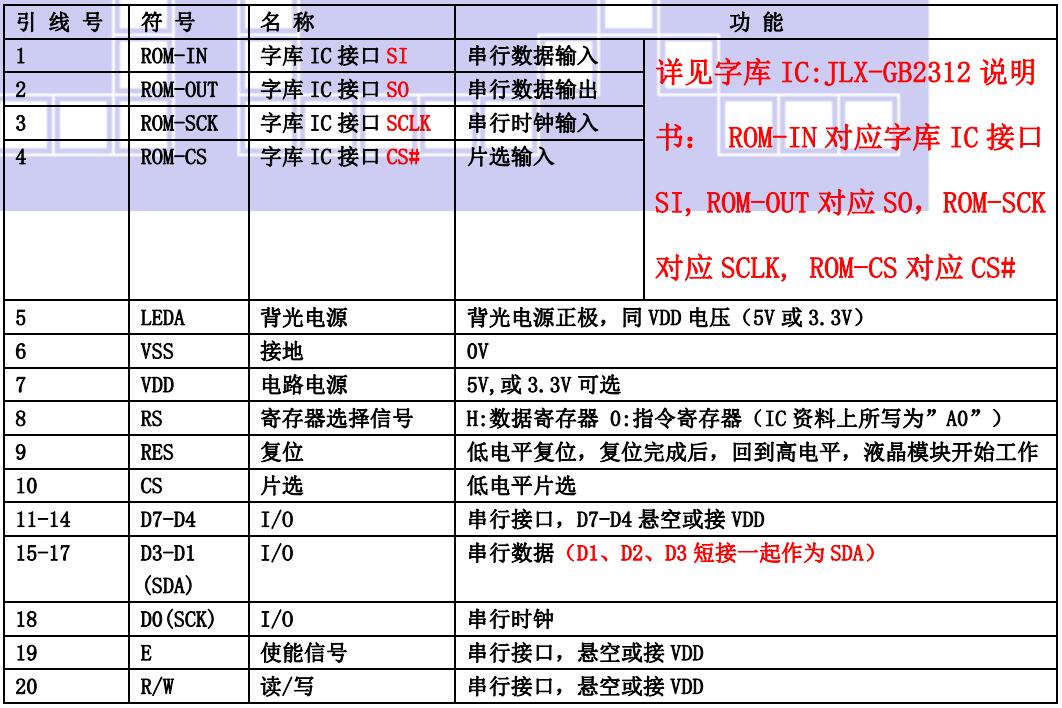

（2）四线串行时接口引脚功能

（3）I²C 总线时接口引脚功能

3.产品特点：

1.结构牢，带铁框。
2.IC 采用矽创公司ST75256,功能强大，稳定性好
3.功耗低：不带背光3.0mW（3.3V*（0.5mA 参考值））,带背光不大于205mW（3.3V*62mA）;
4.接口简单方便:可采用4 线SPI 串行接口、并行接口，I2C 接口。
5.工作温度宽:-20℃ - 70℃;
6.储存温度宽:-30℃ - 80℃;
7. 显示内容:
     ●256*128 点阵单色或4 灰度级图片;
     ●或显示8 个×4 行32*32 点阵的汉字;
     ●或显示10 个×5 行24*24 点阵的汉字;
     ●或显示16 个×8 行16*16 点阵的汉字;
     ●或显示其他的ASCII 码等;

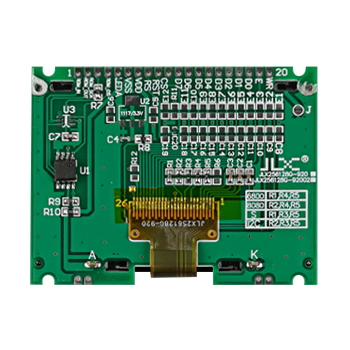

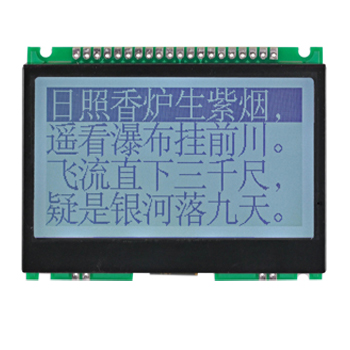

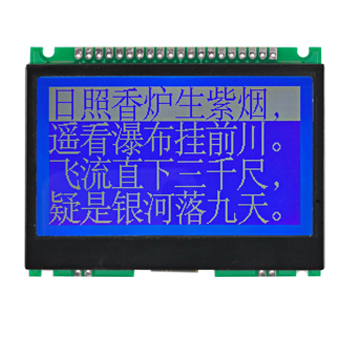

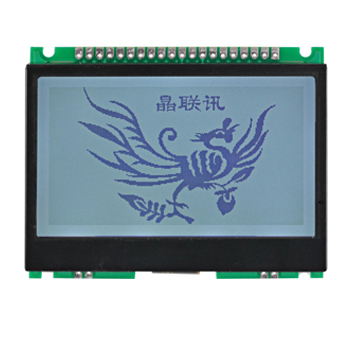

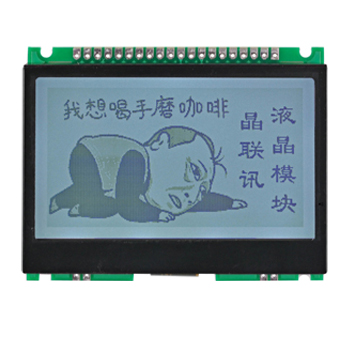

4.产品展示：

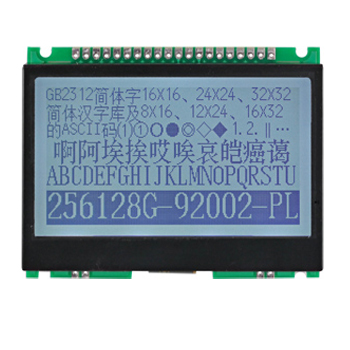

JLX256128G-92002-PL(带大字库)
