JLX256128G-25606-BN(插接式FPC)
品名: 液晶模块

型号:JLX256128G-25606-BN(插接式FPC)

点阵:256*128

外形尺寸:79.4*53.8*5.0mm

视窗尺寸:71.74*38.46mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST75256

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

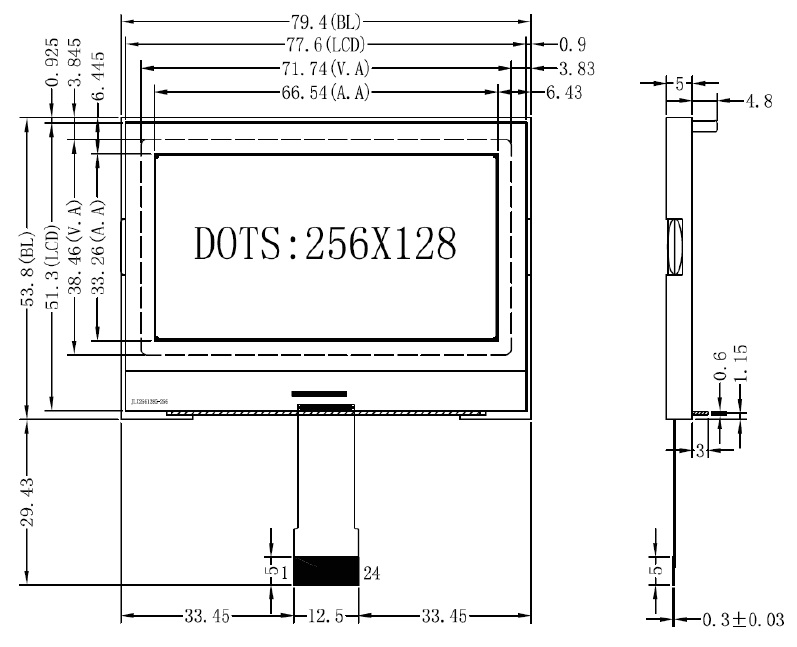

1.产品结构



2.引脚功能

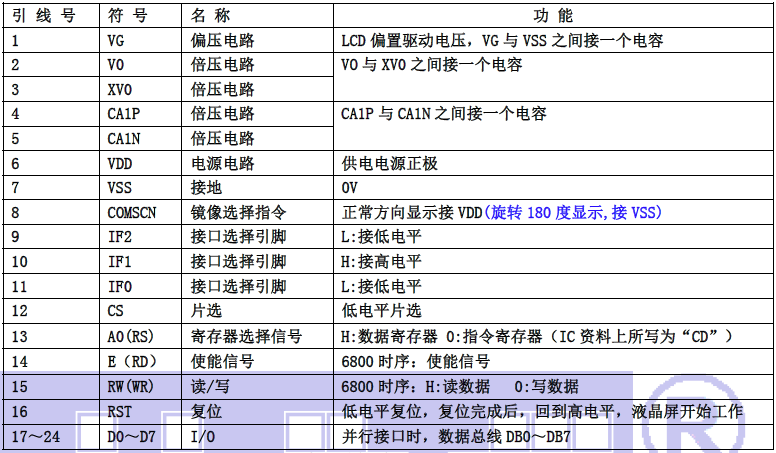

(1)并行时接口引脚功能

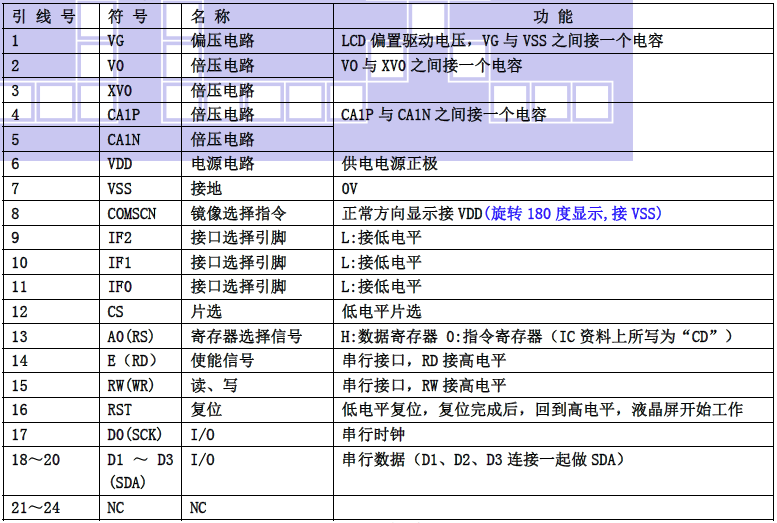

(2)四线串行时接口引脚功能

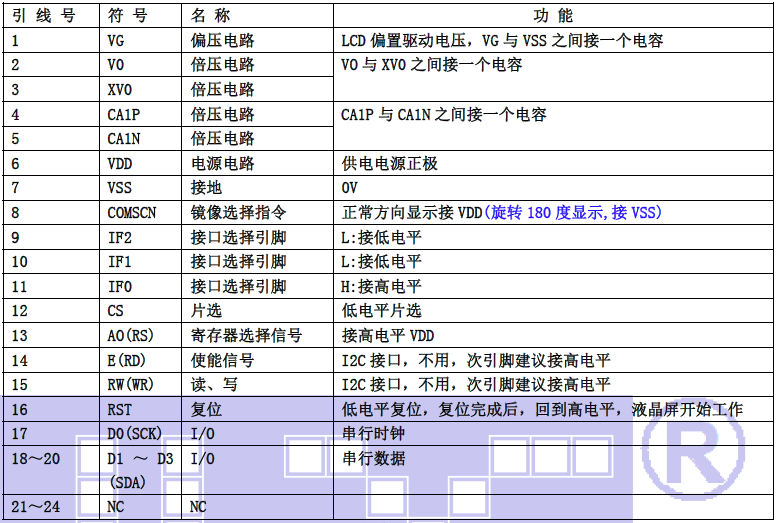

(3)I²C 总线时接口引脚功能


3.产品特点

1. 结构牢:LCD、背光,插接式FPC;
2. IC 采用ST75256,功能强大,稳定性好
3.功耗低:1 - 100mW(不带背光2mW <3.3V@0.3mA>,带背光不大于100mW<3.3V@30mA>);
4. 显示内容:
     ●256*128 点阵单色图片。
     ●或显示16 个×8 行=64 个的16*16 点阵的汉字。
     ●或显示10 个×5 行=50 个的24*24 点阵的汉字。
     ●或显示8 个×4 行=32 个的32*32 点阵的汉字。
     ●或显示32 个×8 行=256 个的8*16 点阵的英文、数字、符号。
     ●或显示42 个×16 行的5*8 点阵的英文、数字、符号。
     ●可选用16*16 点阵或其他点阵的图片来自编汉字也可配合晶联讯字库IC(JLX-GB2312/JLX-GB2312-3207)来显示汉字。
5. 指令功能强;
6. 接口简单方便:可选I²C 总线、4 线SPI 串口、6800 系列并口、8080 系列并口。
7. 工作温度宽:-20℃ - 70℃;
8. 可靠性高。

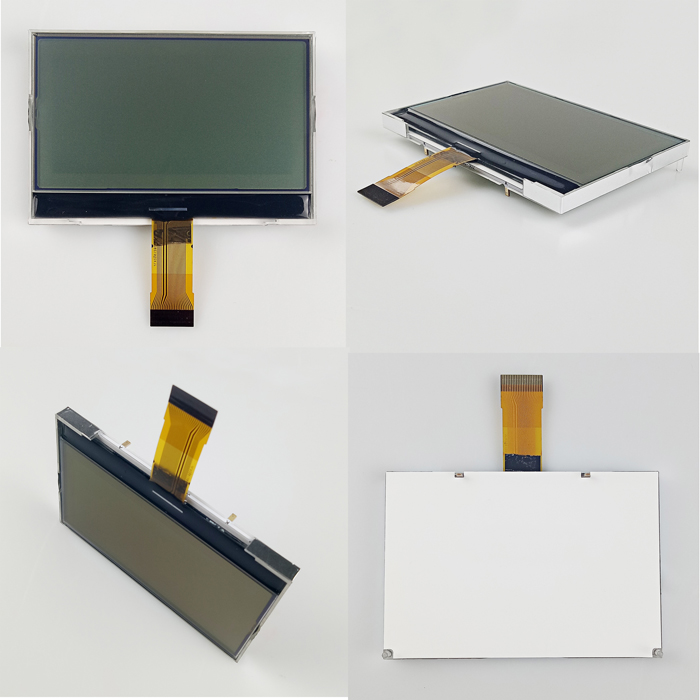

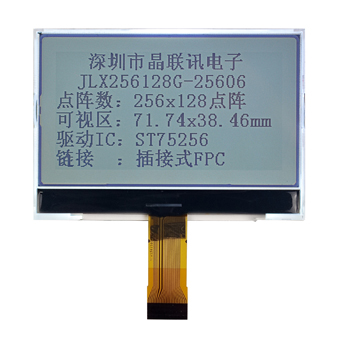

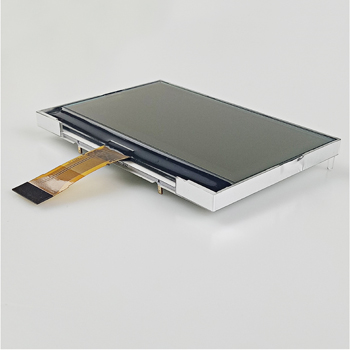

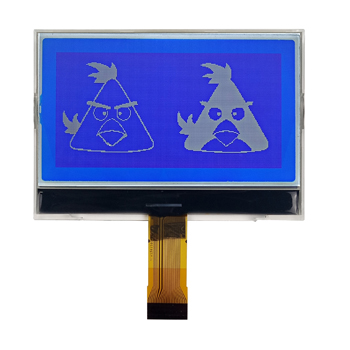

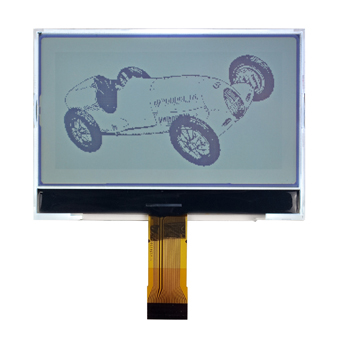

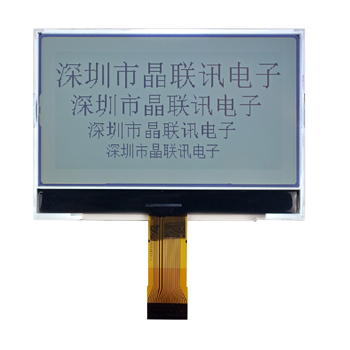

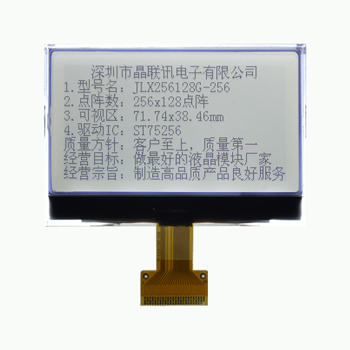

4.产品展示

JLX256128G-25606-BN(插接式FPC)

需要焊接式FPC的请点击下图:
