JLX19296G-770-BN(焊接式FPC)
品名: 液晶模块

型号:JLX19296G-770-BN(焊接式FPC)

点阵:192*96

外形尺寸:84.2*56.3*4.8mm

视窗尺寸:79.5*45.5mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST75256

应用范围: 各种仪器仪表上,考勤系统,门禁系统


详情

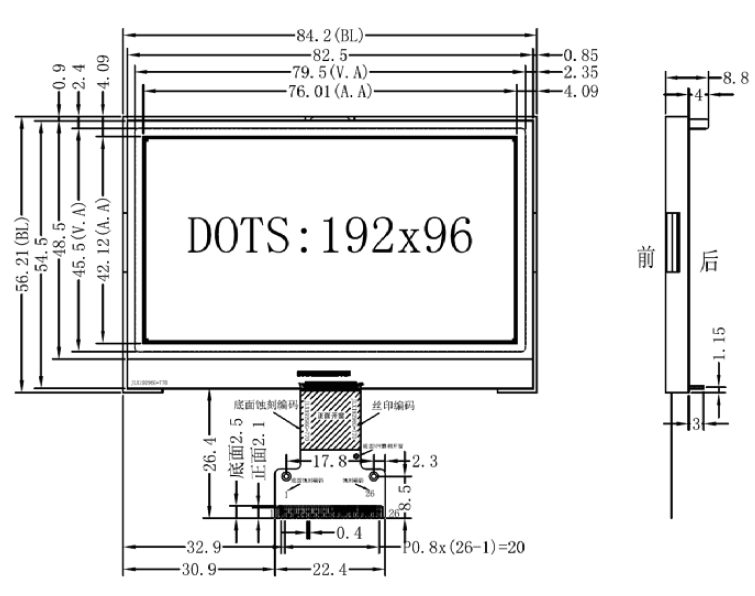

1.产品结构



2.引脚功能

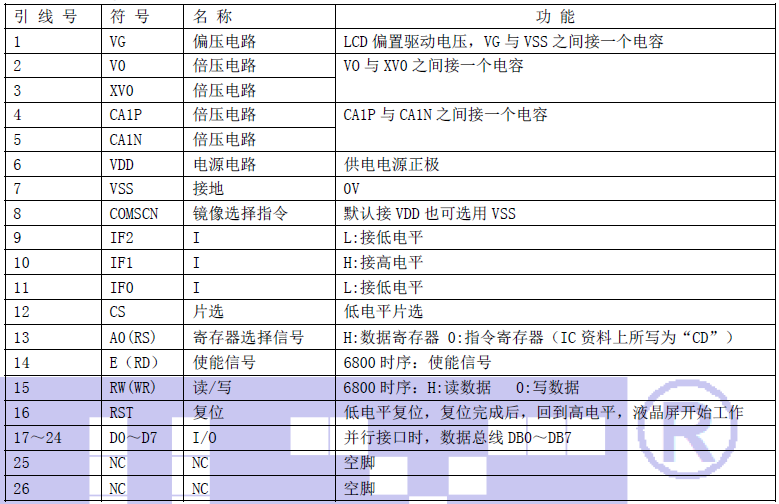

(1)并行时接口引脚功能

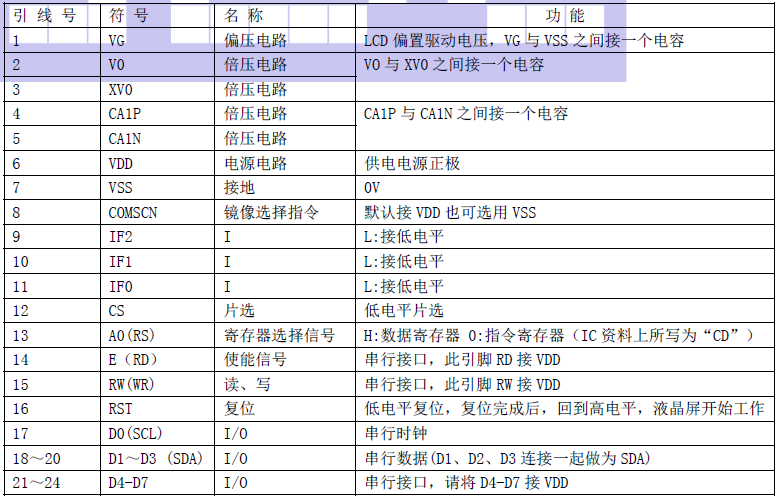

(2)四线串行时接口引脚功能

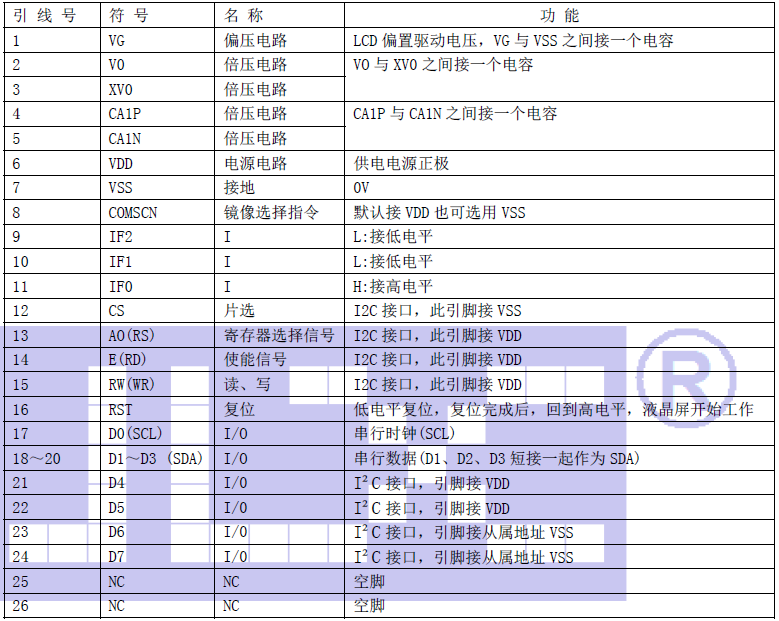

(3)I²C 总线时接口引脚功能


3.产品特点

1. 结构牢:LCD、背光;
2. IC 采用ST75256,功能强大,稳定性好
3. 功耗低:1 - 100mW(不带背光1mW <3.3V@0.3mA>,带背光不大于100mW<3.3V@30mA>);
4. 显示内容:
     ●192*96 点阵单色图片。
     ●或显示12 个×6 行=72 个的16*16 点阵的汉字,按照24*12 点阵汉字来计算可显示8
字/行*8 行。
     ●或显示24 个×6 行=144 个的8*16 点阵的英文、数字、符号。
     ●或显示38 个×24 行的5*8 点阵的英文、数字、符号。;
     ●可选用16*16 点阵或其他点阵的图片来自编汉字也可配合晶联讯字库IC(JLX-GB2312)
来显示汉字。
5. 指令功能强;
6. 接口简单方便:可选I²C 总线、4 线SPI 串口、6800 系列并口、8080 系列并口。
7. 工作温度:-20℃ - 70℃;

8. 储存温度:-30℃ - 80℃;
9. 可靠性高。

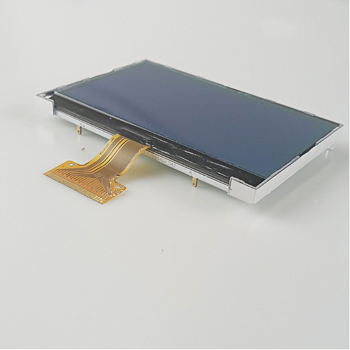

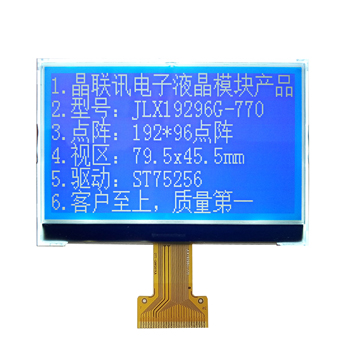

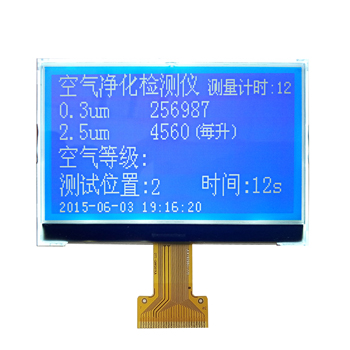

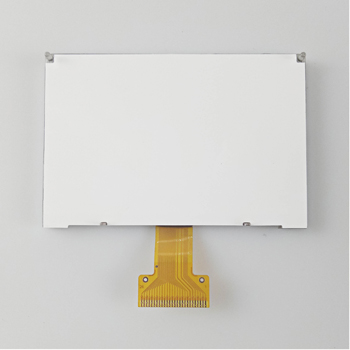

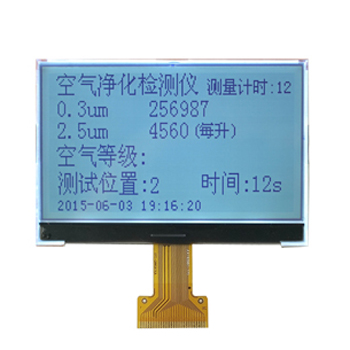

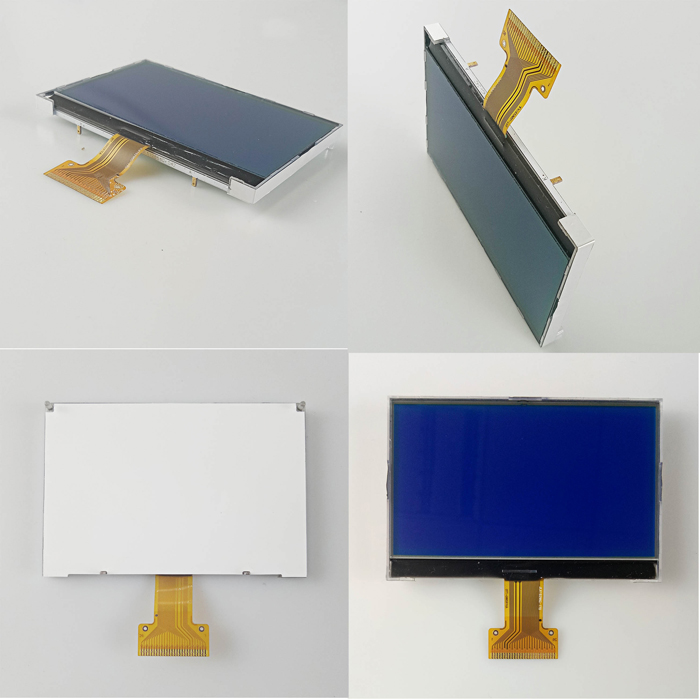

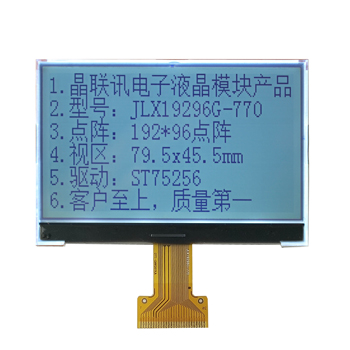

4.产品展示


JLX19296G-770-BN(焊接式FPC)
