JLX12832G-520-PC(带字库)
品名:液晶模块

型号:JLX12832G-520-PC(带字库)

点阵:128*32

外形尺寸:34.05*26.1*4.2 mm

视窗尺寸:29*10 mm

显示颜色: 白底黑字

IC: ST7657(驱动IC) +JLX-GB2312(字库IC)

应用范围: 适用于各种仪器仪表,通信设备系统,环保系列,金融系列等
详情

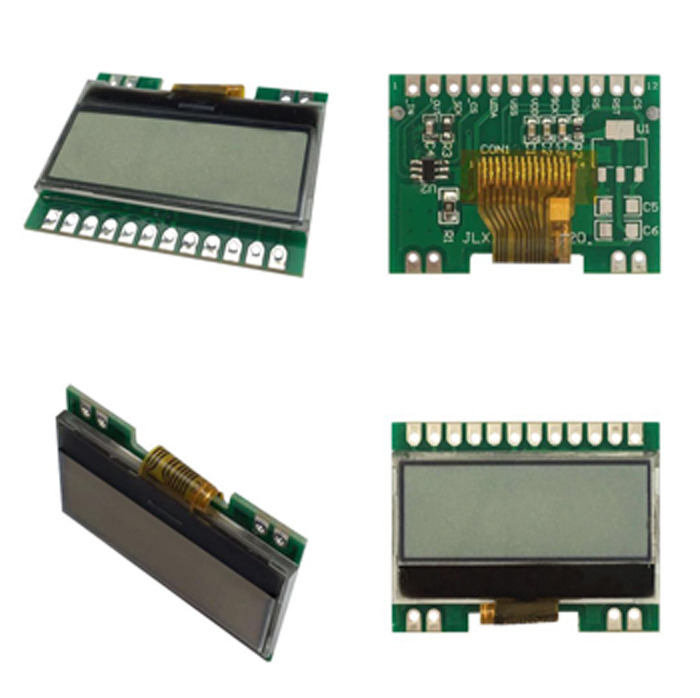

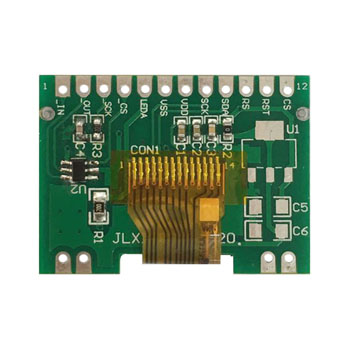

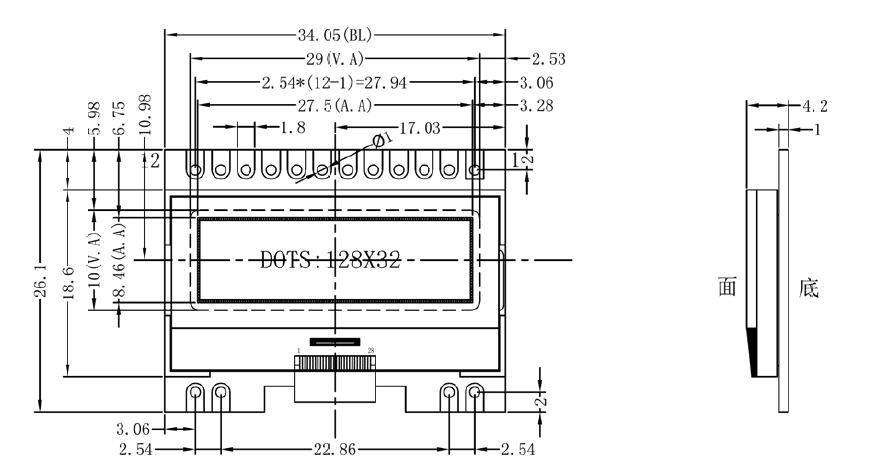

1.产品结构

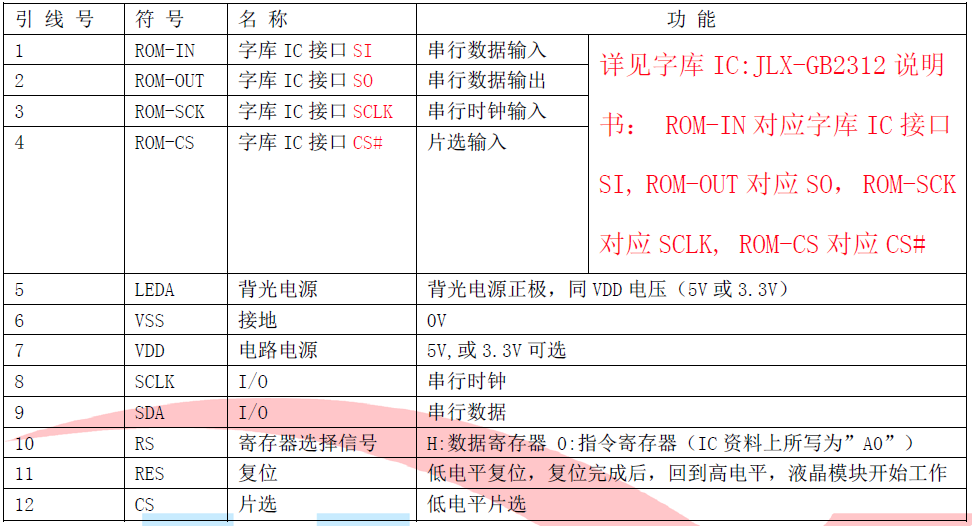

2.引脚功能



3.产品特点

1. 结构牢:背光带有挡墙,焊接式 FPC。
2. IC 采用矽创公司 ST7567,功能强大,稳定性好
3.功耗低:1~100mW(关掉背光:0.3mA@3.3V,打开背光不大于 100mW);

4.显示内容:
     ● 128*32 点阵单色图片;
     ● 可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 8字/行*2 行。按照 12*12 点阵汉字来计算可显示 10 字/行*2 行。
5. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转 180 度使用)。

6.接口简单方便:可采用 4 线 SPI 串口
7.工作温度:-20℃ - 70℃;

8.储存温度:-30℃ - 80℃;

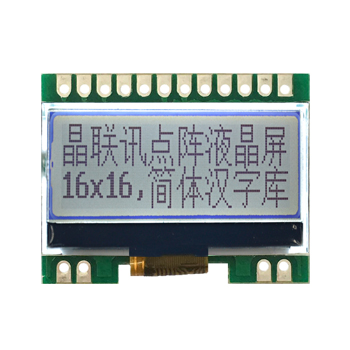

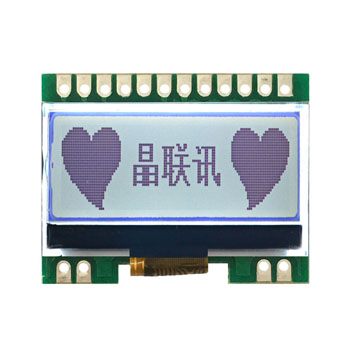

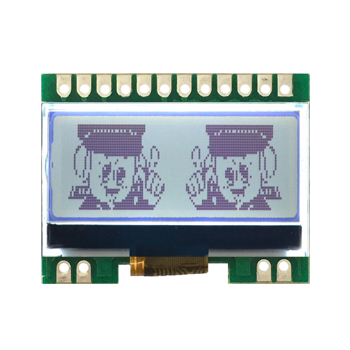

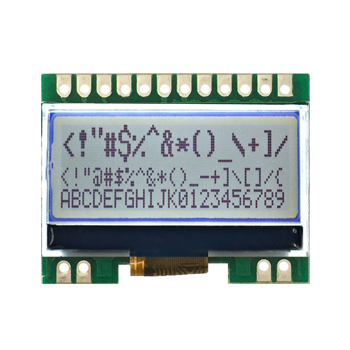

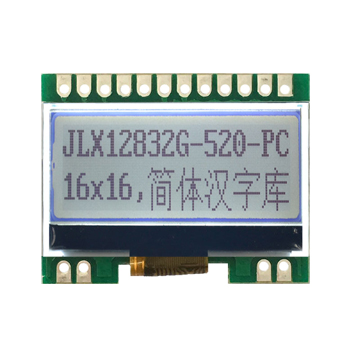

4.产品展示





JLX12832G-520-PC(带字库)
