JLX12864G-132-PC(带字库)
品名: 液晶模块

型号:JLX12864G-132-PC(带字库)

点阵:128*64

外形尺寸:43.85*35.1*4.5mm

视窗尺寸:40.25*20.43mm

显示颜色: 白底黑字

IC: ST7567(驱动IC) +JLX-GB2312(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统等.
详情


1.产品结构

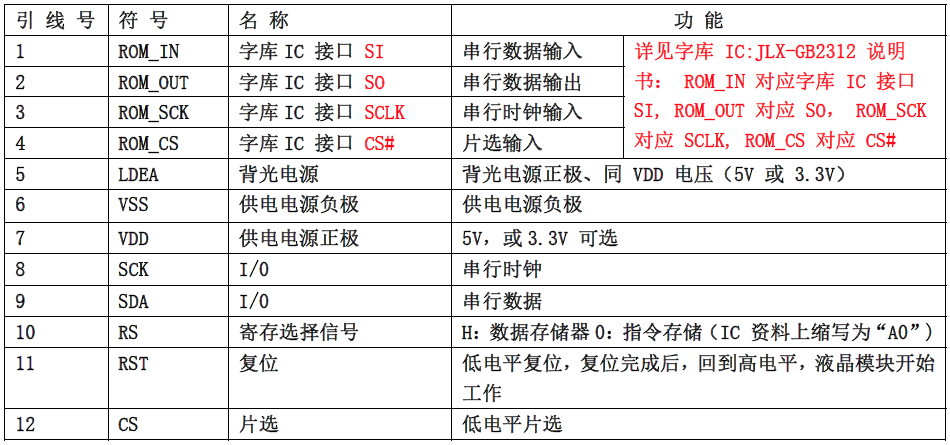

2.引脚功能



3.产品特点

1. 结构牢:背光带有挡墙,焊接式FPC。
2.IC 采用矽创公司ST7567,功能强大,稳定性好
3. 功耗低: 1~100mW(关掉背光:0.3mA@3.3V,打开背光不大于100mW);
4. 显示内容:
       ●128*64 点阵单色图片;
       ●可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可显示8字/行*4 行。按照12*12 点阵汉字来计算可显示10 字/行*4 行。
5. 指令功能强: 可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转180 度使用)。并口时:可以“读-改-写”;
6. 接口简单方便: 采用4 线SPI 串行接口。
7. 工作温度宽:-20℃ - 70℃;
8. 储存温度宽:-30℃ - 80℃;

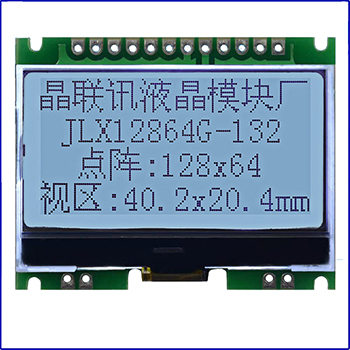

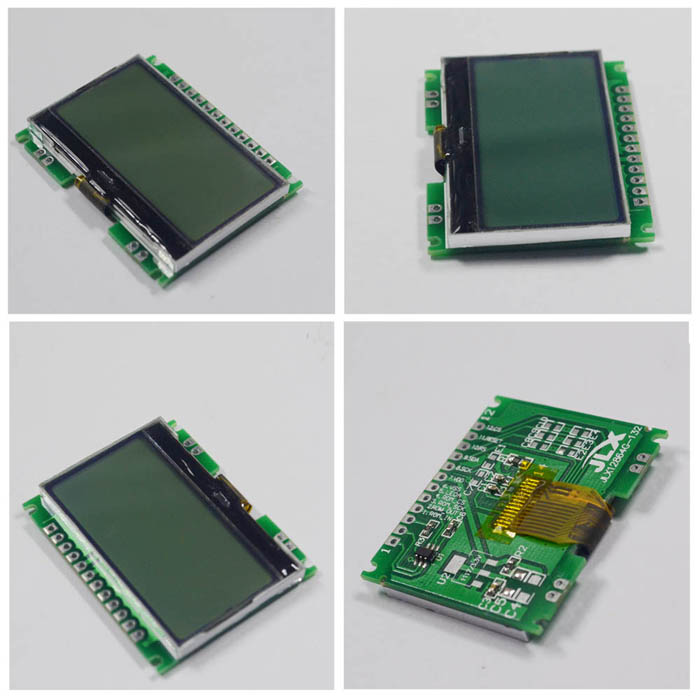

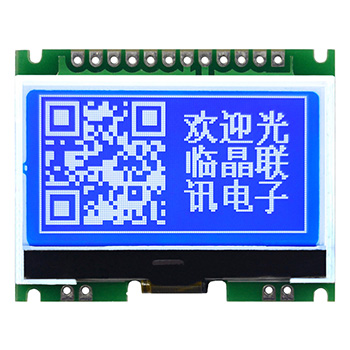

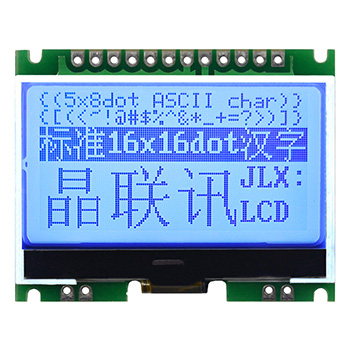

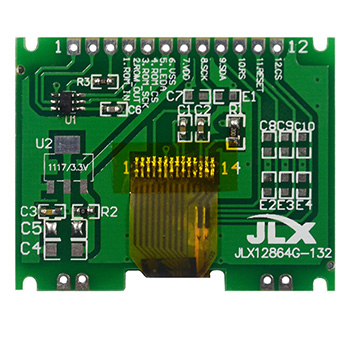

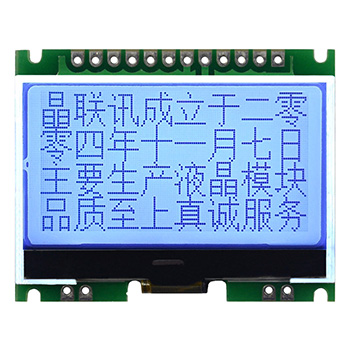

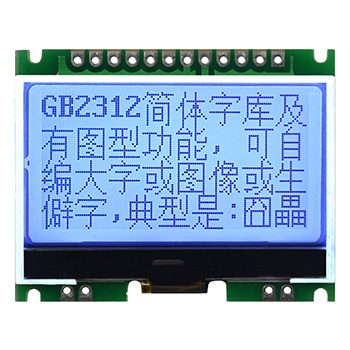

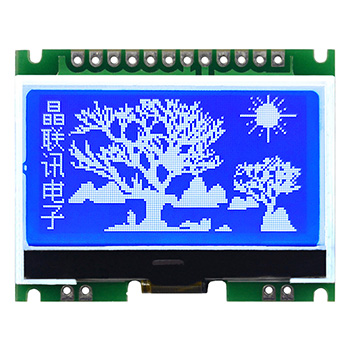

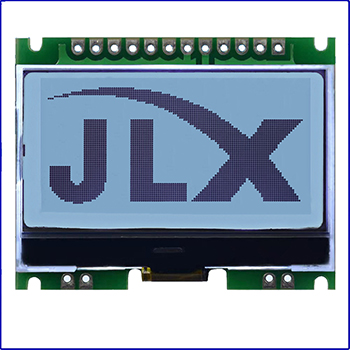

4.产品展示

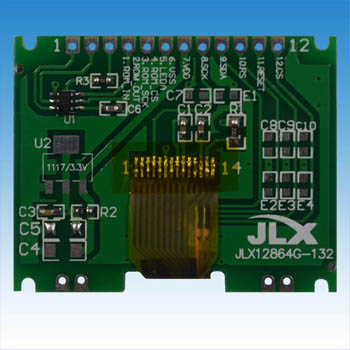

JLX12864G-132-PC(带字库)

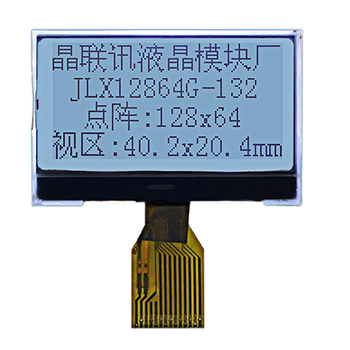

需要不带PCB板(玻璃+背光)的请点击下图:
