JLX12864G-132-PN（不带字库）

品名： 液晶模块

型号：JLX12864G-132-PN（不带字库）

点阵：128*64

外形尺寸：43.85*35.1*4.5mm

视窗尺寸：40.25*20.43mm

显示颜色： 白底黑字

IC: ST7567

应用范围： 适用于各种仪器仪表，工业自动化，通信设备系统，医疗系统等.

详情

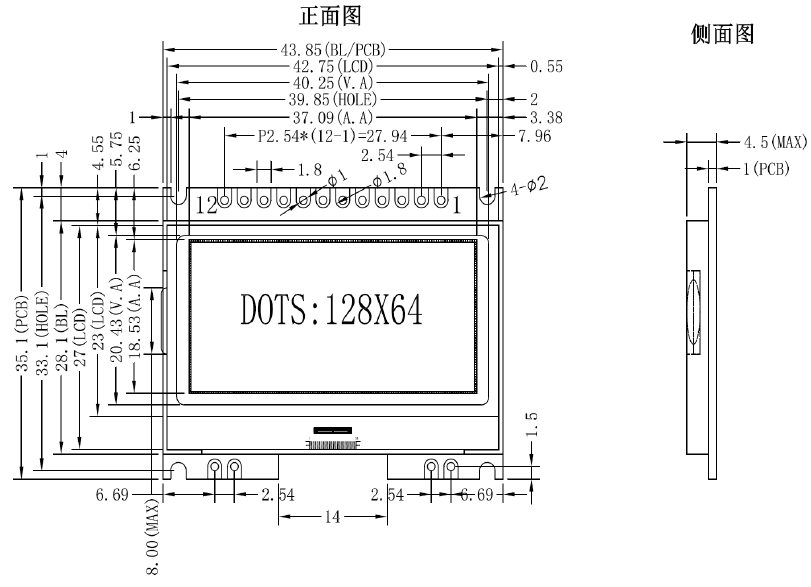

1.产品结构：

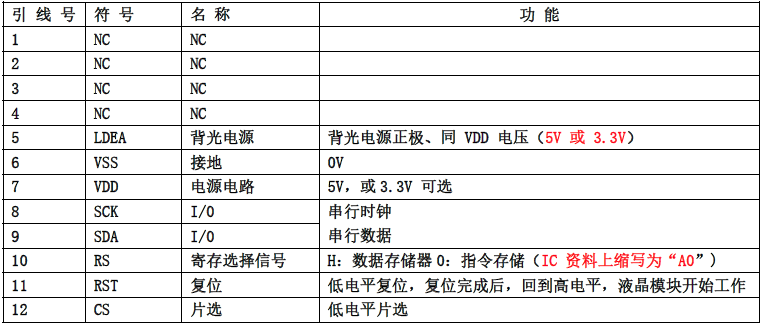

2.引脚功能：

3.产品特点：

1. 结构牢：背光带有挡墙，焊接式FPC。
2.IC 采用矽创公司ST7567,功能强大，稳定性好
3. 功耗低: 1～100mW（关掉背光：0.3mA@3.3V,打开背光不大于100mW）;
4. 显示内容:
●128*64 点阵单色图片;
●可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可显示8字/行*4 行。按照12*12 点阵汉字来计算可显示10 字/行*4 行。
5. 指令功能强: 可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转180 度使用）。并口时：可以“读-改-写”;
6. 接口简单方便: 采用4 线SPI 串行接口。
7. 工作温度宽:-20℃ - 70℃;
8. 储存温度宽:-30℃ - 80℃;

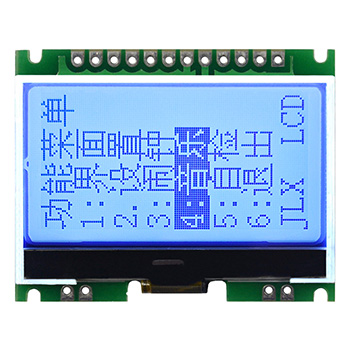

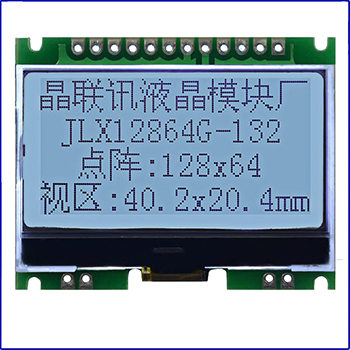

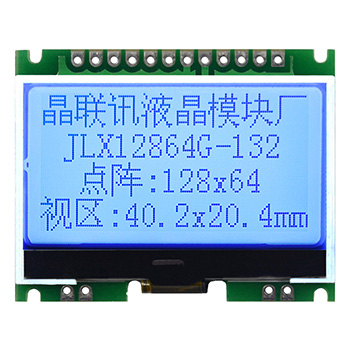

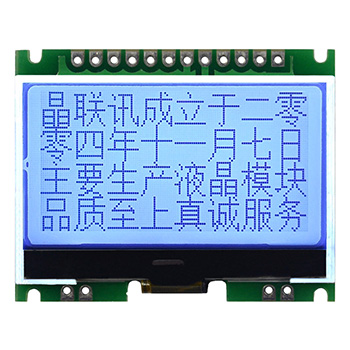

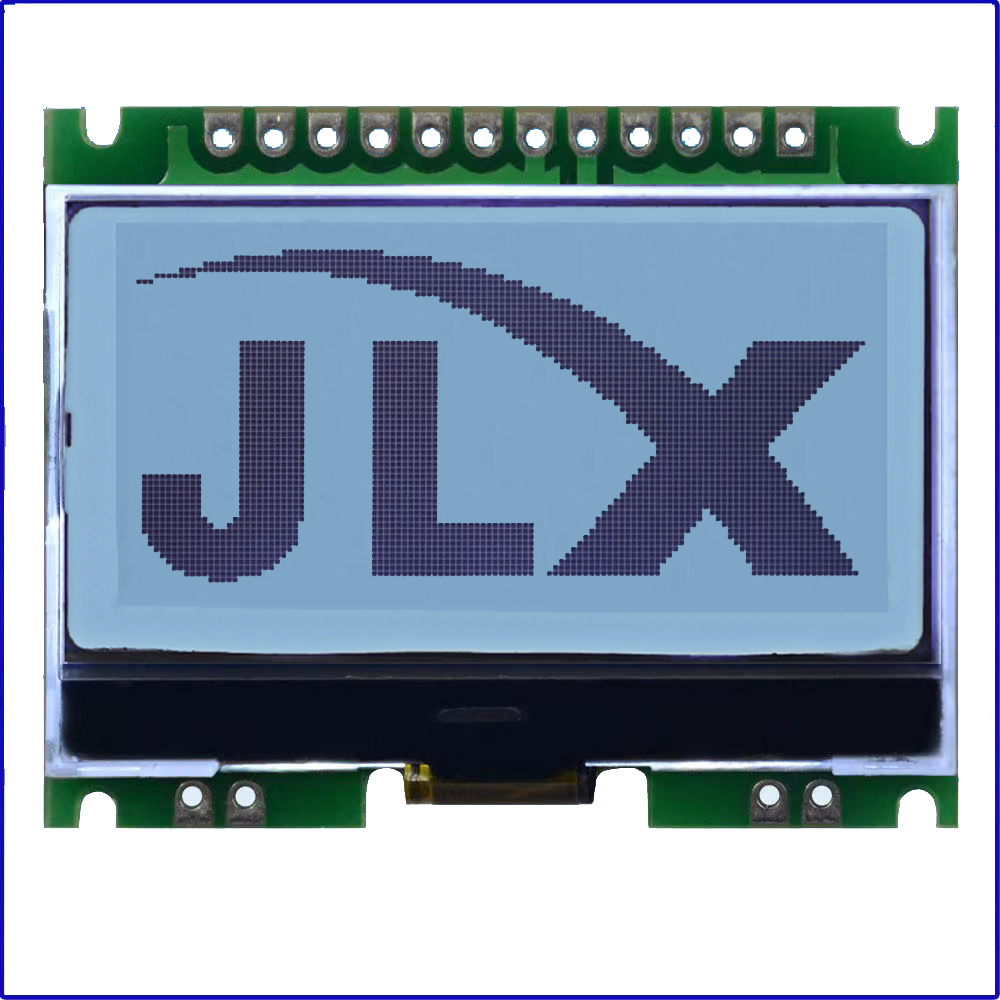

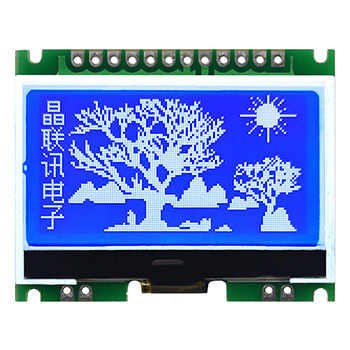

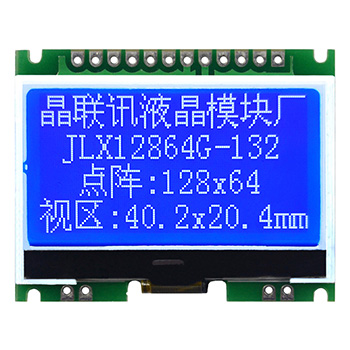

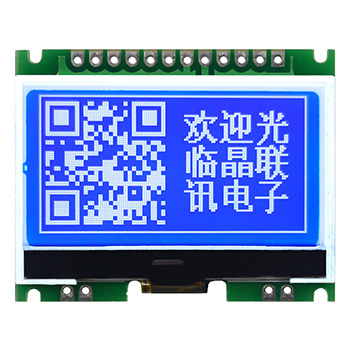

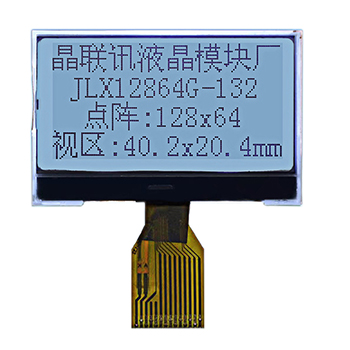

4.产品展示：
