JLX12864G-350-BN(焊接式FPC)

品名: 液晶模块


型号:JLX12864G-350-BN(焊接式FPC)


点阵:128*64

外形尺寸:45.5*32.45mm

视窗尺寸:39.8*22.7 mm

显示颜色: 白底黑字

IC: UC1701X

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统等.

详情

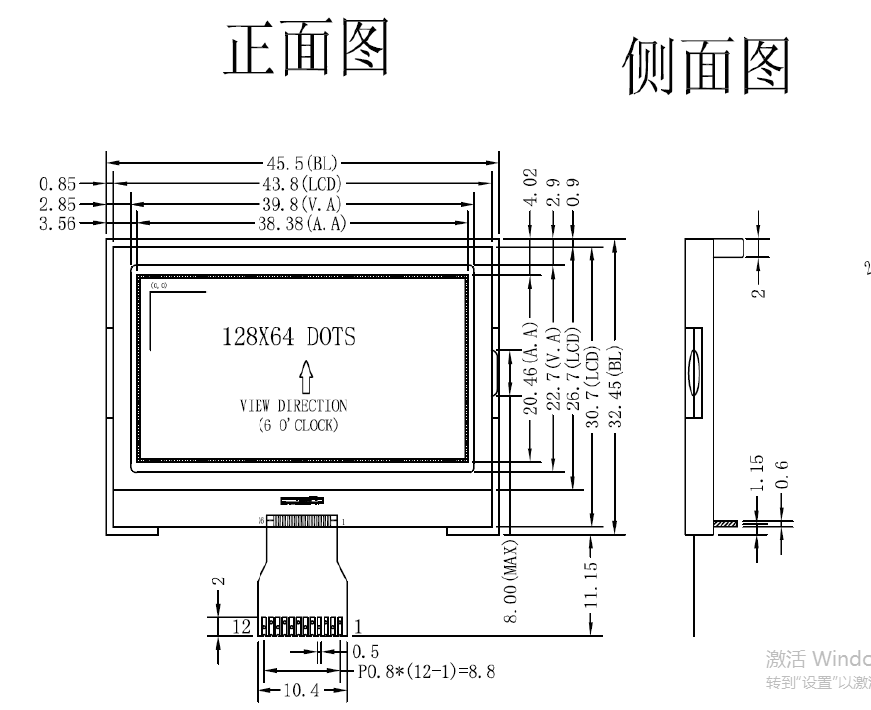

1.产品结构

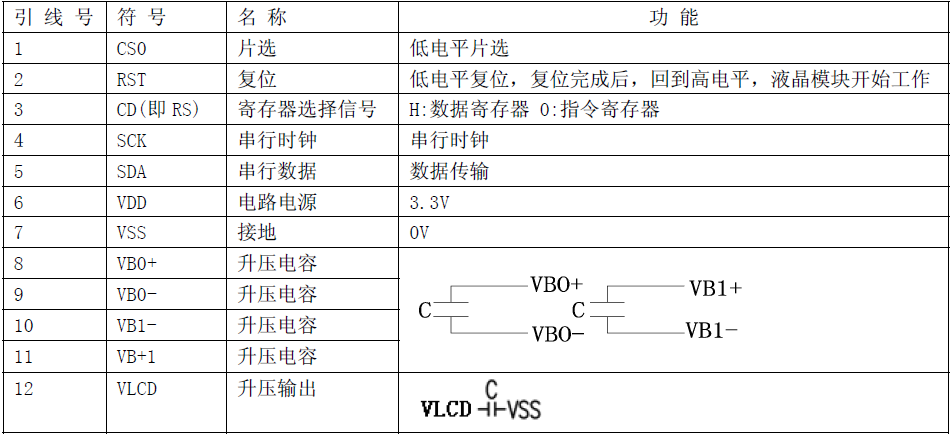

2.引脚功能



3.产品特点

1. 结构牢:背光带有挡墙,焊接式FPC。
2. IC 采用UC1701X,功能强大,稳定性好.
3. 功耗低:不带背光1mW(3.3V*0.3mA),带背光不大于150mW(3.3V*45mA)
4. 显示内容:
      ●128*64 点阵单色图片;或其它小于128*64点阵的单色图片:
      ●可选用16*16 点阵或其他点阵的图片来自编汉字,
按照16*16 点阵汉字来计算可显示8字/行*4 行。按照12*12 点阵汉字来计算可显示10 字/行*4 行。

5. 指令功能强:
6. 接口简单方便:采用4 线SPI 串行接口。
7. 工作温度宽:-20℃ - 70℃;

8.储存温度宽:-30℃ - 80℃;

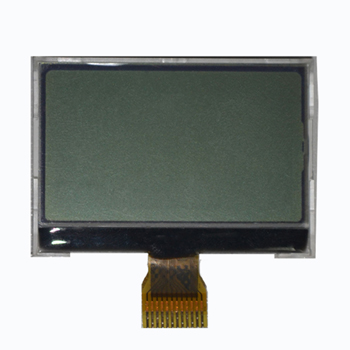

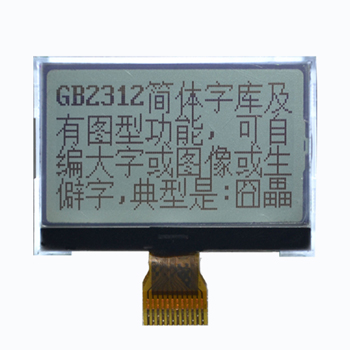

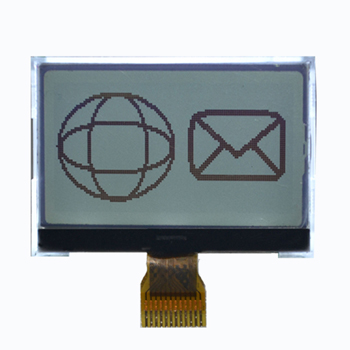

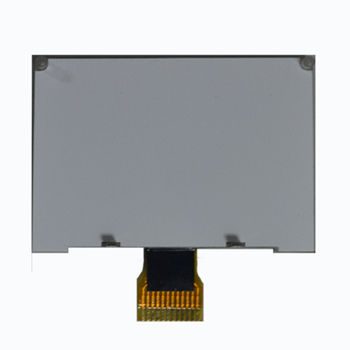

4.产品展示




JLX12864G-350-BN(焊接式FPC)

温馨提示:

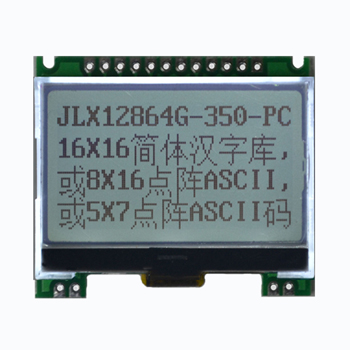

带PCB板的可以选择3.3V或5V,带字库或不带字库;不带PCB板的只能是3.3V,不带字库。

需要带PCB板的请点击下图:
