JLX12864G-335-BN(焊接式FPC)
品名: 液晶模块

型号:JLX12864G-335-BN(焊接式FPC)

点阵:128*64

外形尺寸:47.0*35.0*3.3mm

视窗尺寸:43.1*26.7mm

显示颜色: 蓝底白字

IC: ST7567

应用范围: 各种仪器仪表上,考勤系统,门禁系统


详情

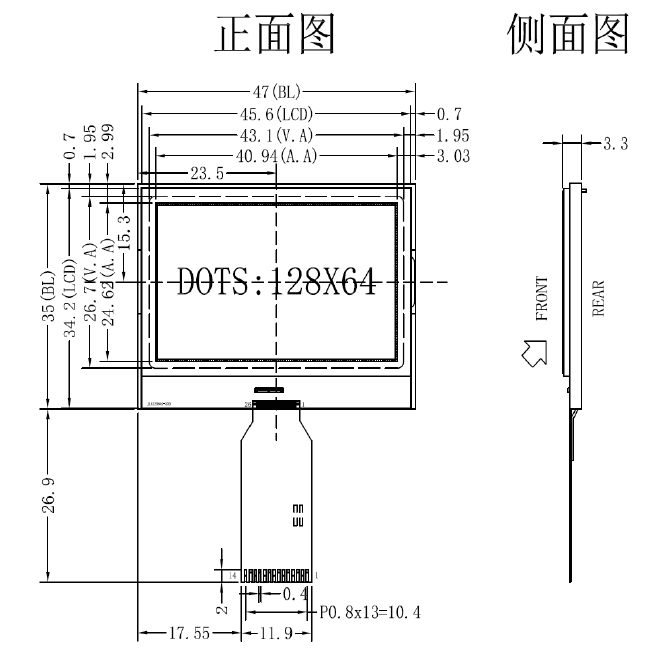

1.产品结构

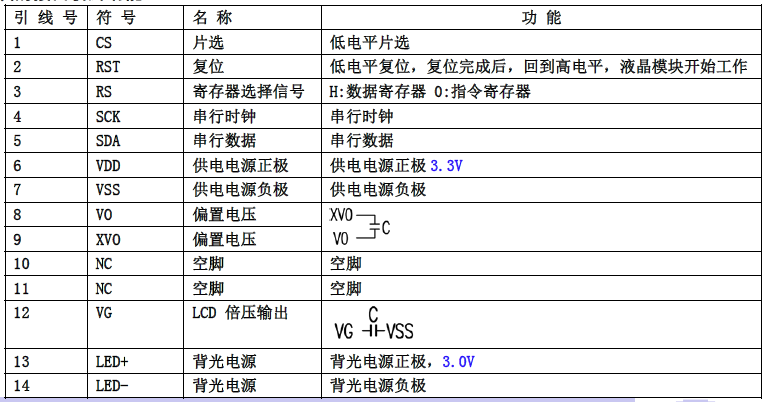

2.引脚功能


3.产品特点

1. 结构轻、薄、带背光。
2. IC 采用 ST7567,功能强大,稳定性好
3.功耗低:当电压为 3.3V 时,功耗低:不带背光 1mW(3.3V*0.3mA),带背光不大于 150mW
(3.3V*45mA);

4. 显示内容:

    (1) 128*64 点阵单色图片,或其它小于 128*64 点阵的单色图片;
    (2) 可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 8 字*4 行;

   (3) 按照 12*12 点阵汉字来计算可显示 10 字*4 行;
   (4) 按照 8*16 点阵汉字来计算可显示 16 字*4 行;
   (5) 按照 5*8 点阵汉字来计算可显示 21 字*8 行;
5. 指令功能强.
6. 接口简单方便:采用 4 线 SPI 串行接口。

7.工作温度:-20℃ - 70℃;

8.储存温度:-30℃ - 80℃;

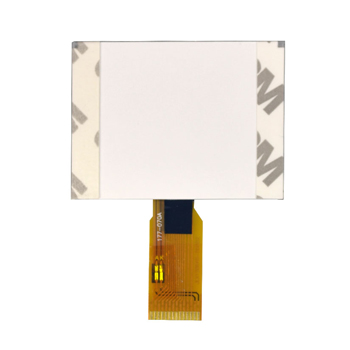

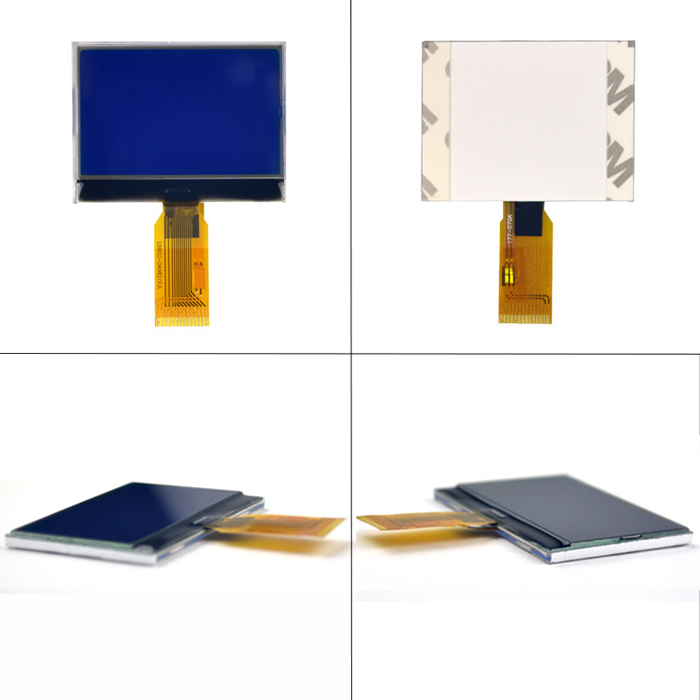

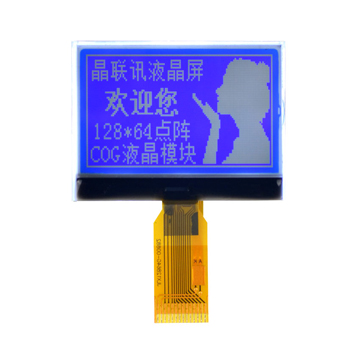

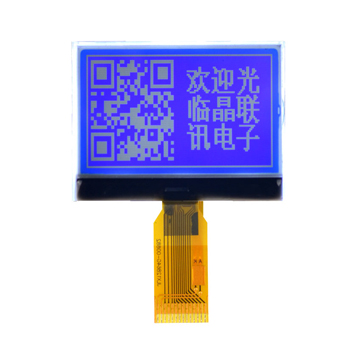

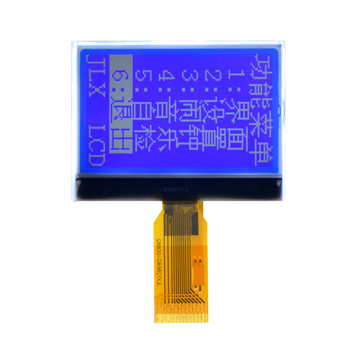

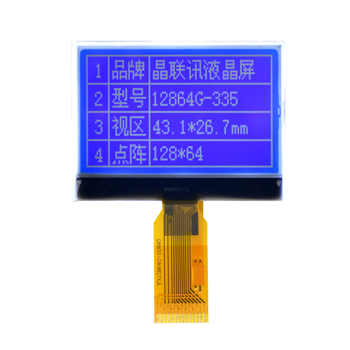

4.产品展示


JLX12864G-335-BN(焊接式FPC)
