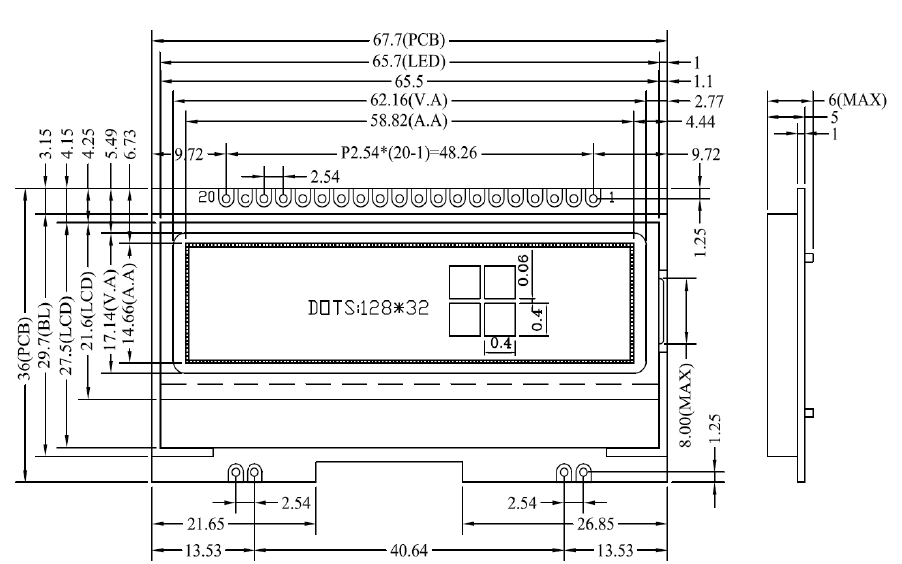

1.产品结构：

2.引脚功能：

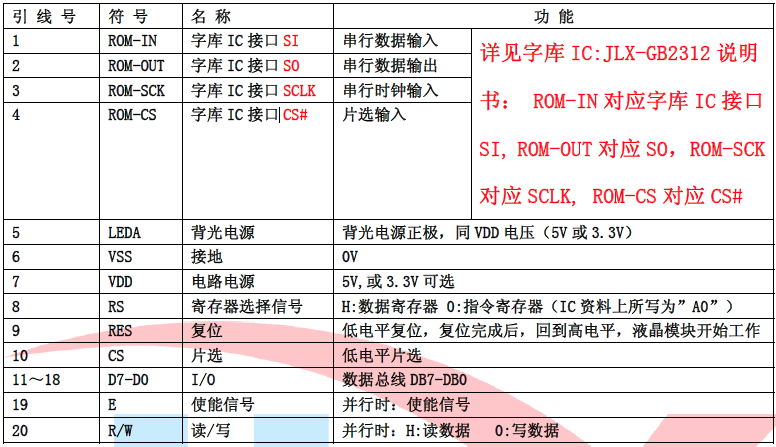

（1）并行时接口引脚功能

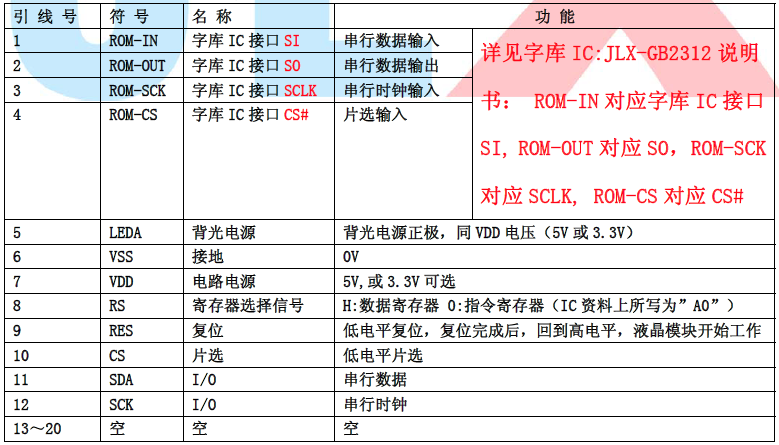

（2）串行时接口引脚功能

3.产品特点：

1. 结构牢：背光带有挡墙和 PCB；
2.IC 采用 ST7567,功能强大，稳定性好
3.功耗低: 不带背光 1mW（3.3V*0.3mA）,带背光不大于 150mW（3.3V*45mA）;

4. 显示内容:
   （1） 128*32 点阵单色图片，或其它小于 128*32 点阵的单色图片;
   （2） 可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 8 字*2 行；

   （3） 按照 12*12 点阵汉字来计算可显示 10 字*2 行；
   （4） 按照 8*16 点阵汉字来计算可显示 16 字*2 行；
   （5） 按照 5*8 点阵汉字来计算可显示 21 字*4 行；
5. 指令功能强：可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转 180 度使用）。
并口时：可以“读-改-写”;
6. 接口简单方便:采用 4 线 SPI 串行接口，或选择并口（6800 时序和 8080 时序可选）。
7.工作温度:-20℃ - 70℃;

8.储存温度:-30℃ - 80℃;

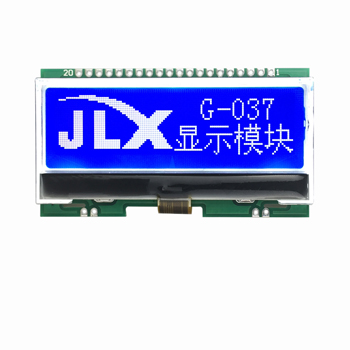

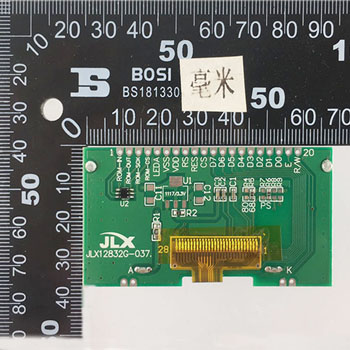

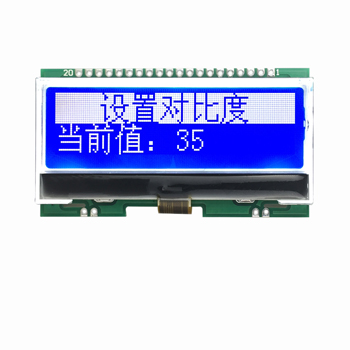

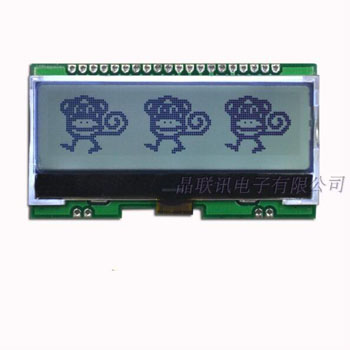

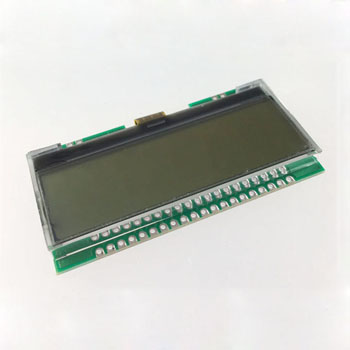

4.产品展示：

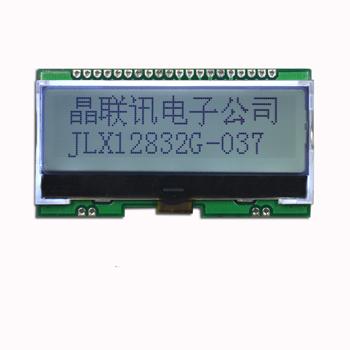

JLX12832G-037-PC（带字库）
