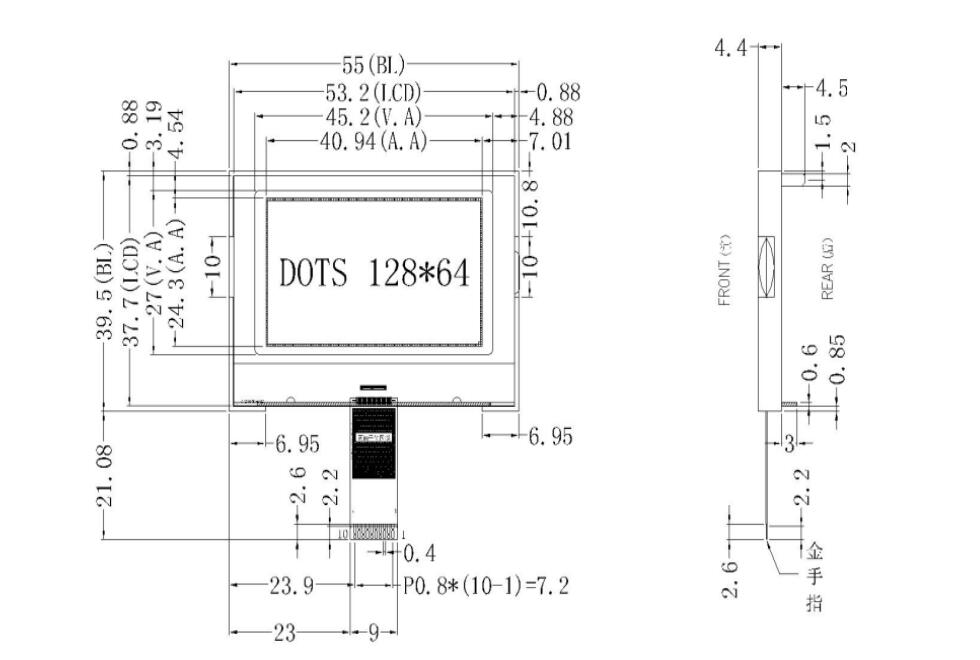

1.产品结构：

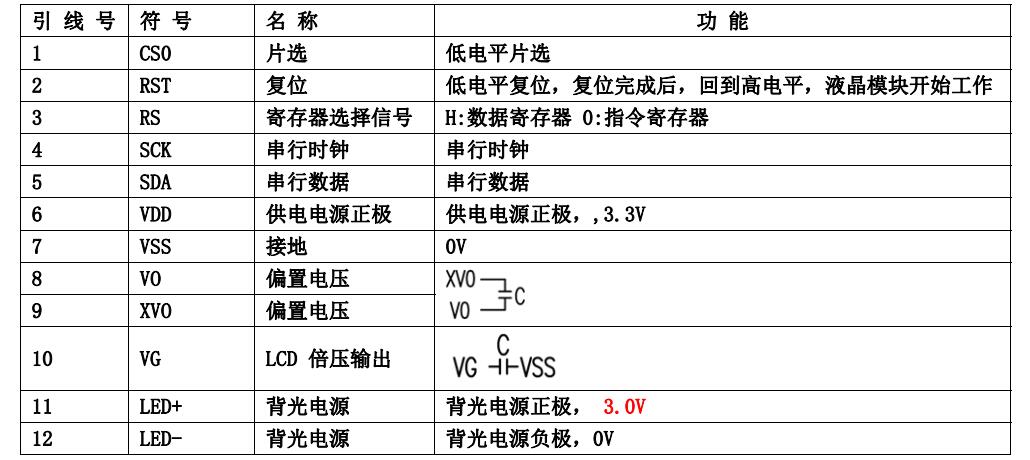

2.引脚功能：

3.产品特点：

1. 结构牢：背光带有挡墙，焊接式FPC。
2. IC 采用ST7567,功能强大，稳定性好
3. 功耗低: 不带背光1mW（3.3V*0.3mA）,带背光不大于100mW（3.3V*30mA）;
4. 显示内容:
（1）128*64 点阵单色图片，或其它小于128*64 点阵的单色图片;
（2）可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可显示8
字*4 行；
（3）按照 8*16 点阵汉字来计算可显示16 字*4 行；
（4）按照 5*8 点阵汉字来计算可显示21 字*8 行；
5. 指令功能强;
6. 接口简单方便:采用4 线SPI 串行接口。
7. 工作温度宽:-20℃ - 70℃;
8. 储存温度宽:-30℃ - 80℃;

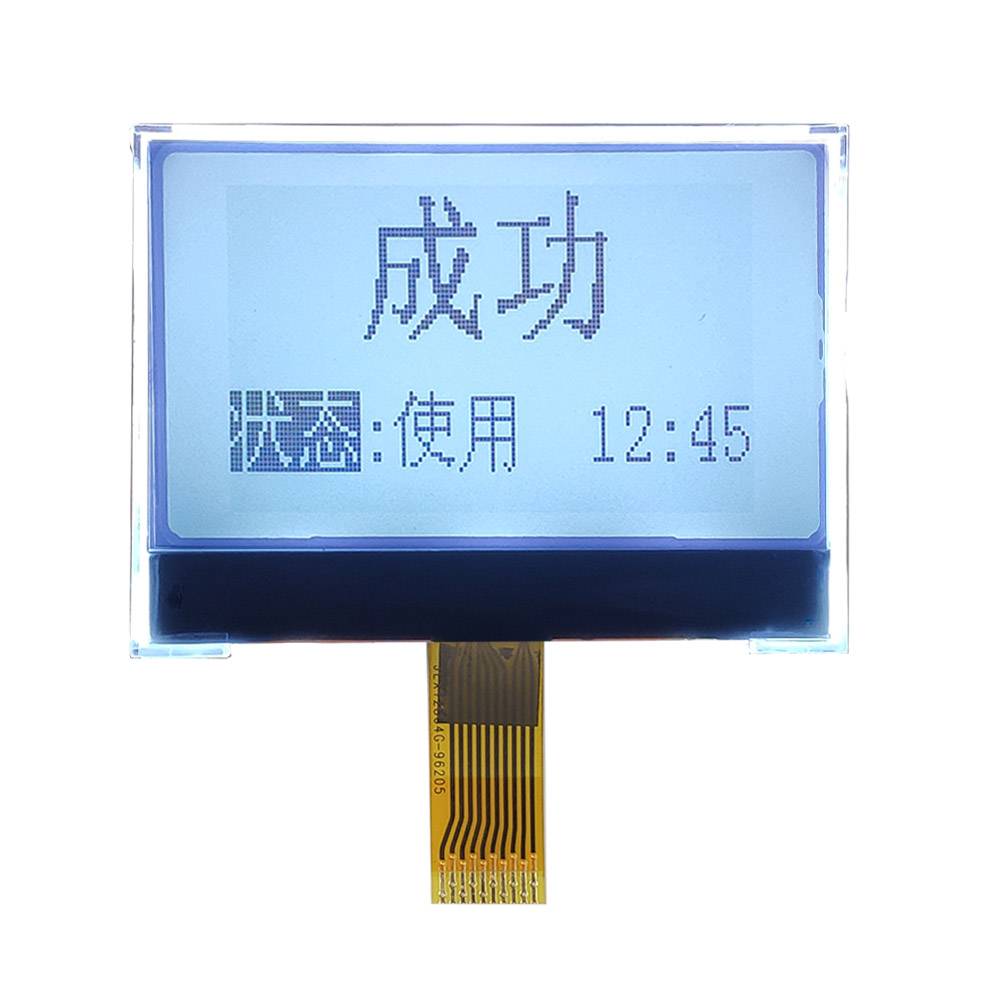

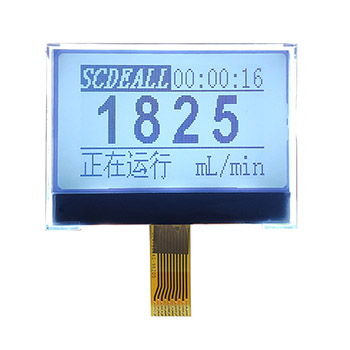

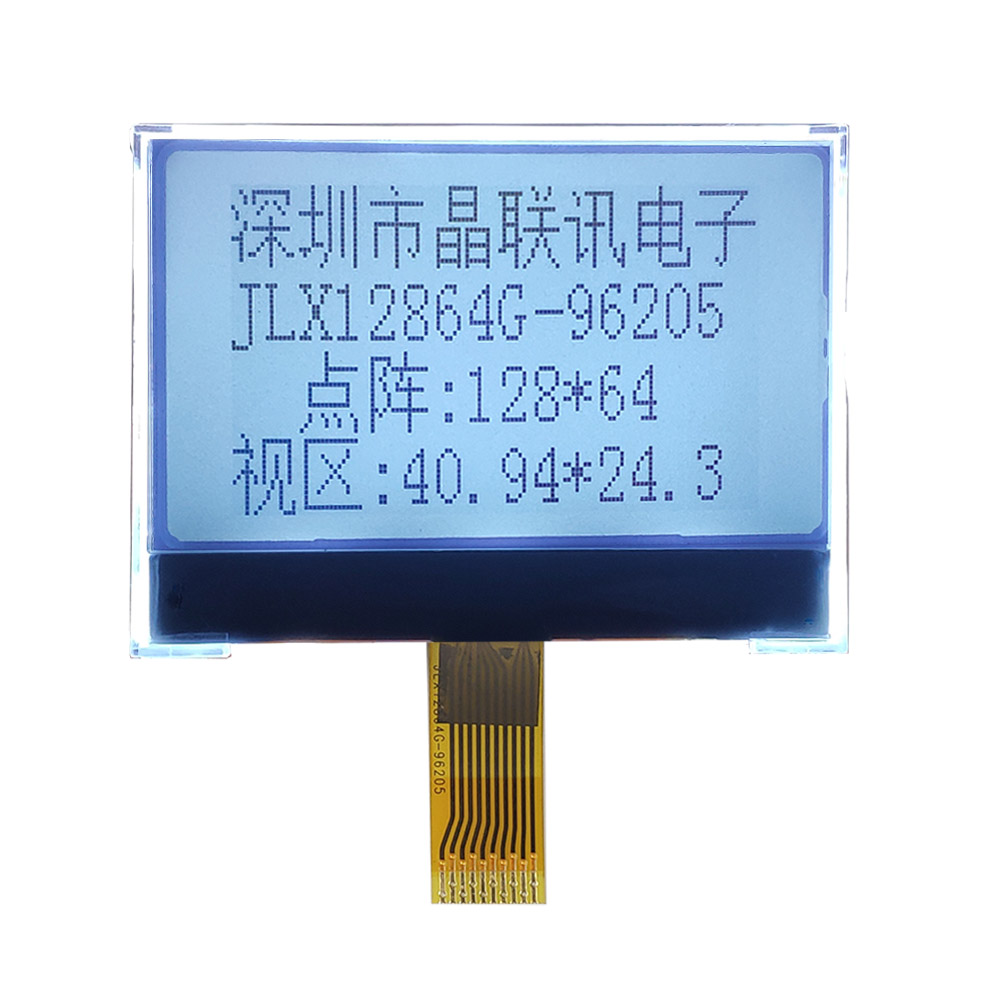

4.产品展示：

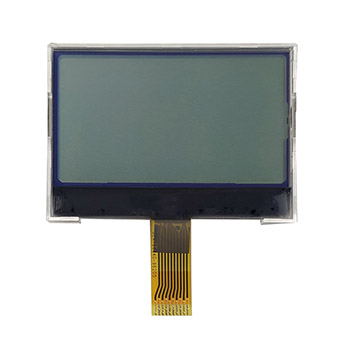

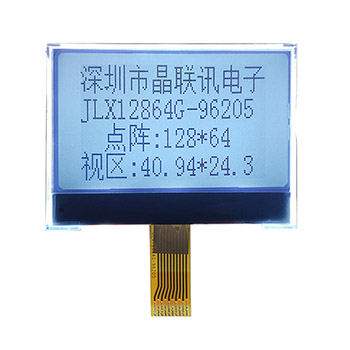

JLX12864G-96205-BN(焊接式FPC)

温馨提示：

带PCB板的可以选择3.3V或5V,带字库或不带字库；不带PCB板的只能是3.3V，不带字库。

需要带PCB板的请点击下图：
