1.产品结构：

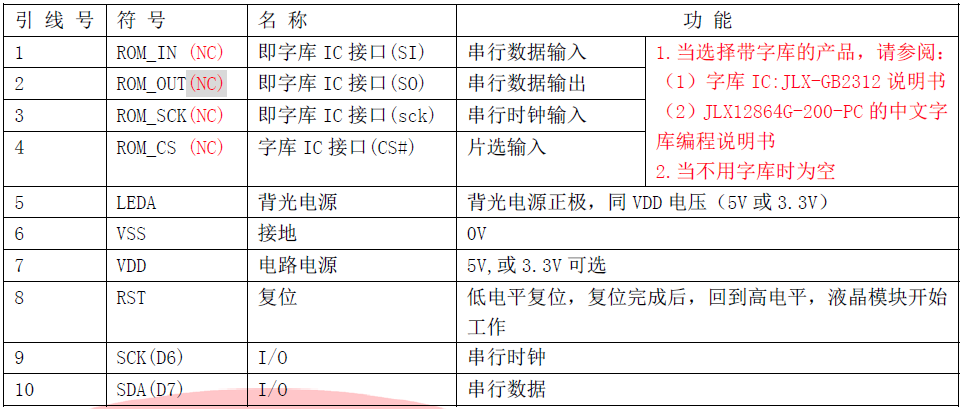

2.引脚功能：

3.产品特点：

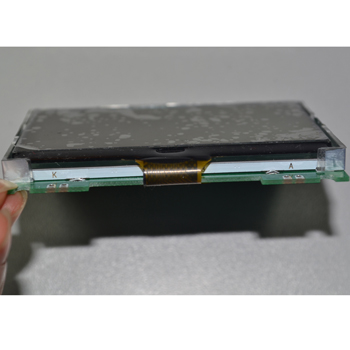

1. 结构牢：背光带有挡墙，焊接式FPC。
2. IC 采用矽创公司 ST7588T,功能强大，稳定性好
3. 显示内容:
  ●128*64 点阵单色图片;
  ●可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可显示8字*4 行。
  ●按照12*12 点阵汉字来计算可显示10 字/行*4 行。
  ●可显示16 个*4 行8*16 点阵的英文、数字、符号。
  ●可显示21 个*8 行5*8 点阵的英文、数字、符号。
4. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转180 度使用）。
5. 接口简单方便: I²C 接口。
6. 工作温度宽:-20℃～+70℃;
7. 功耗低:1～100mW（关掉背光：0.3mA@3.3V,打开背光不大于100mW）;

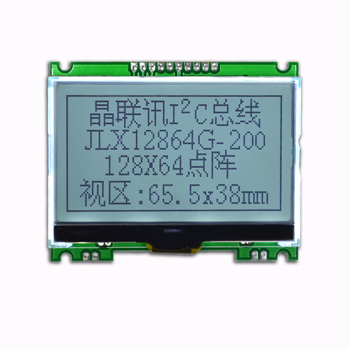

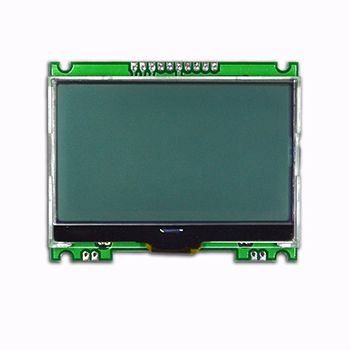

4.产品展示：

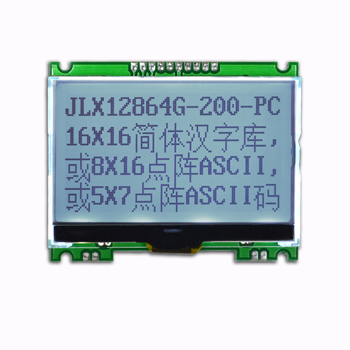

JLX12864G-200-PC（带字库）
