JLX12864G-200-PN(不带字库)
品名: 液晶模块

型号:JLX12864G-200-PN(不带字库)

点阵:128*64

外形尺寸:71.3*57.2*6.3mm

视窗尺寸:65.5*38mm

显示颜色: 白底黑字

IC: ST7588T

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统等.
详情

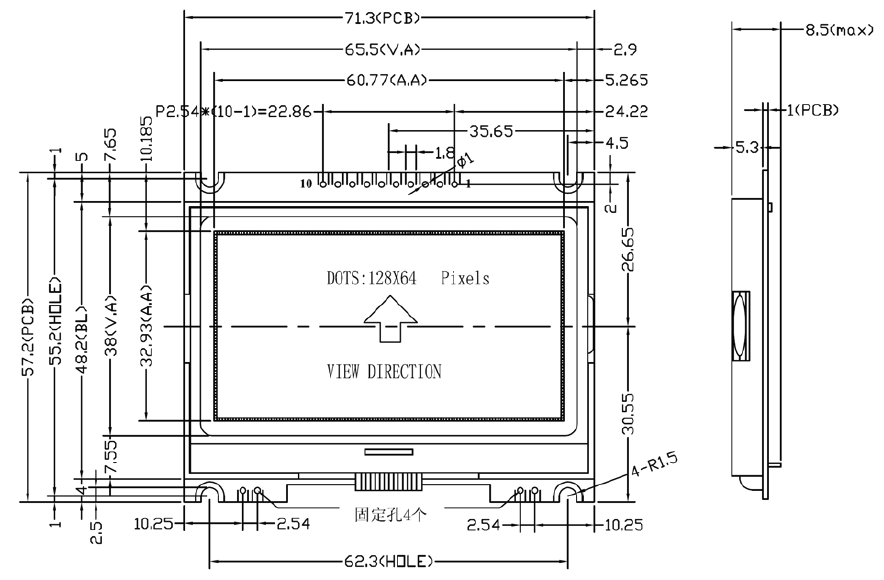

1.产品结构:

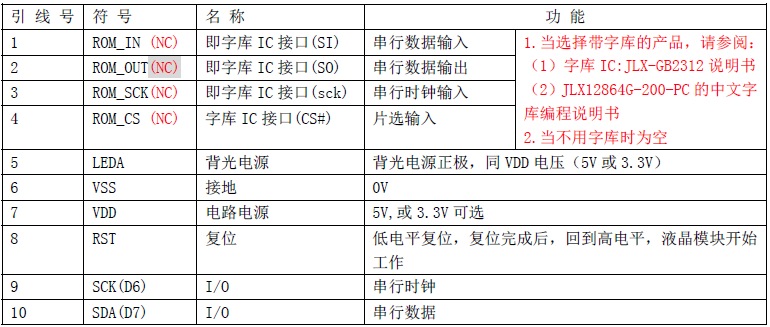

2.引脚功能:



3.产品特点:

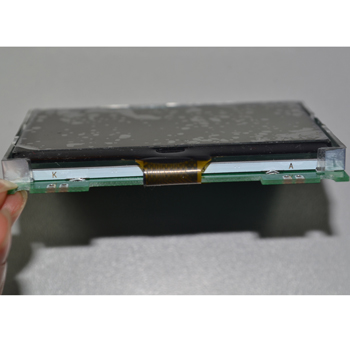

1. 结构牢:背光带有挡墙,焊接式FPC。
2. IC 采用矽创公司 ST7588T,功能强大,稳定性好
3. 显示内容:
  ●128*64 点阵单色图片;
  ●可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可显示8字*4 行。
  ●按照12*12 点阵汉字来计算可显示10 字/行*4 行。
  ●可显示16 个*4 行8*16 点阵的英文、数字、符号。
  ●可显示21 个*8 行5*8 点阵的英文、数字、符号。
4. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转180 度使用)。
5. 接口简单方便: I²C 接口。
6. 工作温度宽:-20℃~+70℃;
7. 功耗低:1~100mW(关掉背光:0.3mA@3.3V,打开背光不大于100mW);

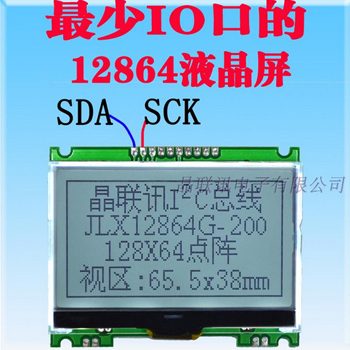

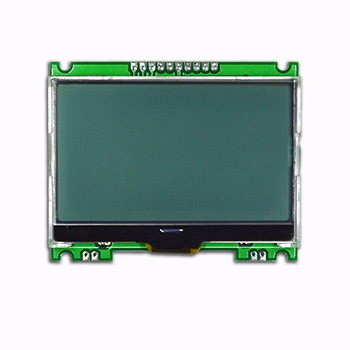

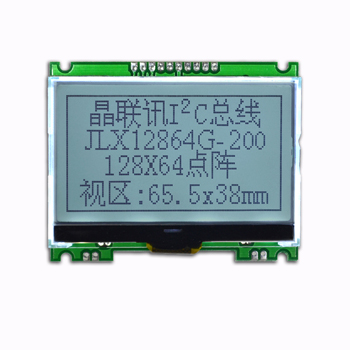

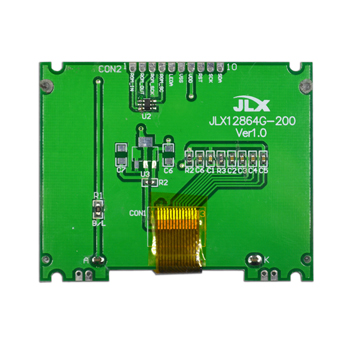

4.产品展示:


JLX12864G-200-PN(不带字库)
