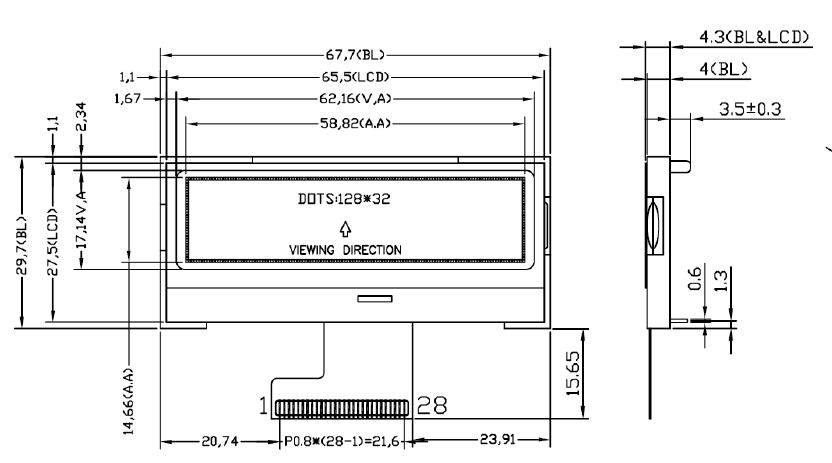

1.产品结构：

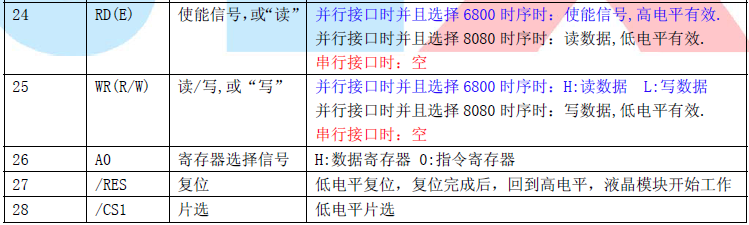

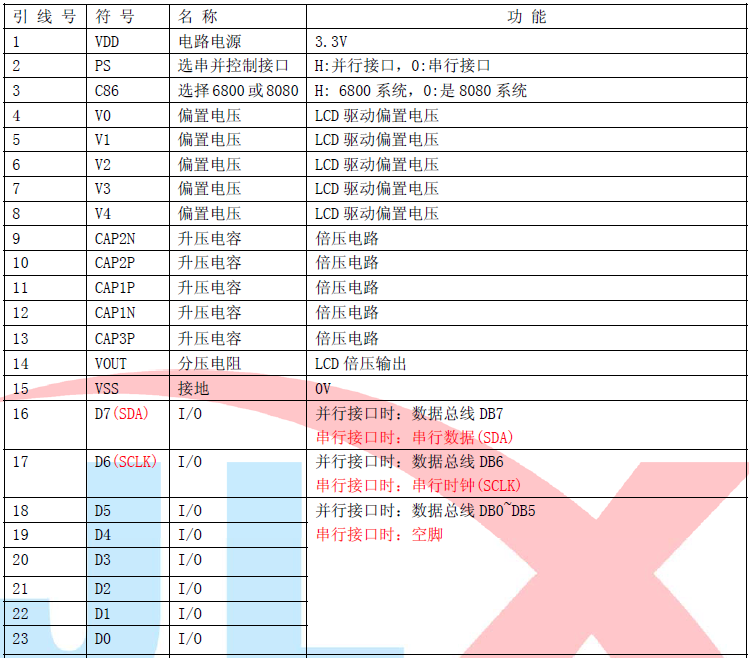

2.引脚定义：

3.产品特点：

1. 结构牢：背光带有挡墙。焊接式 FPC，省去使用者购买连接座的成本

2.IC 采用矽创公司 ST7565R,功能强大，稳定性好

3.功耗低:液晶屏 3.3V, 300uA .背光:3.0V, 75mA
4.显示内容:

● 128*32 点阵单色图片;
● 可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 8字/行*2 行。按照 12*12 点阵汉字来计算可显示 10 字/行*2 行。
5.指令功能强。
6.接口简单方便:可采用 4 线 SPI 串行接口，或选择并行接口。

7.工作温度:-20℃ - 70℃;

8.储存温度:-30℃ - 80℃;

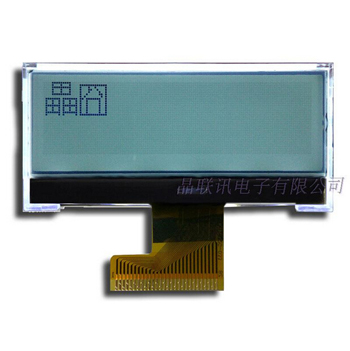

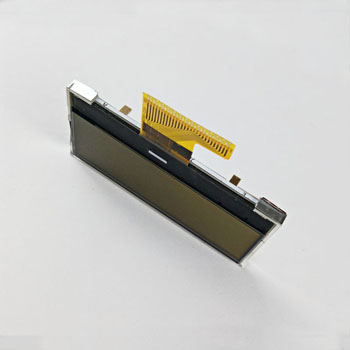

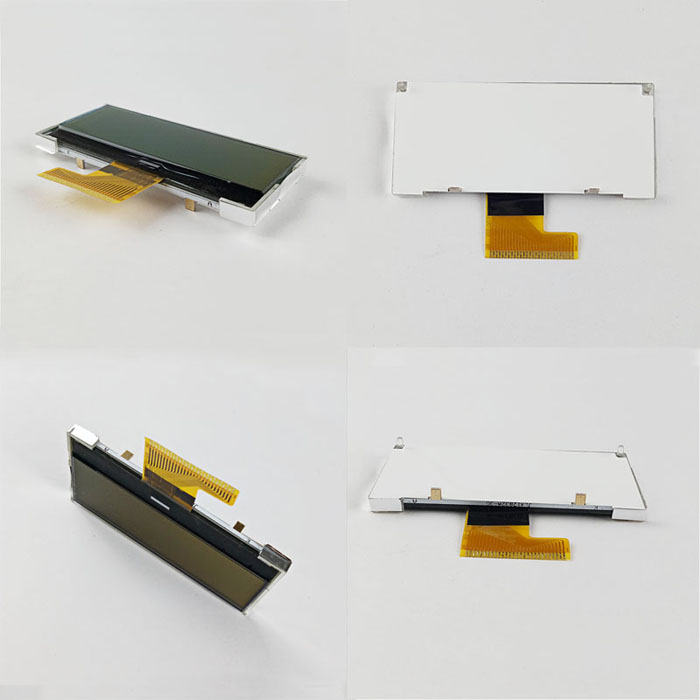

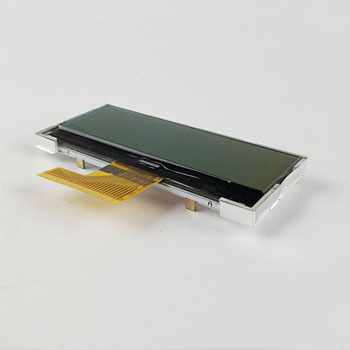

4.产品展示：

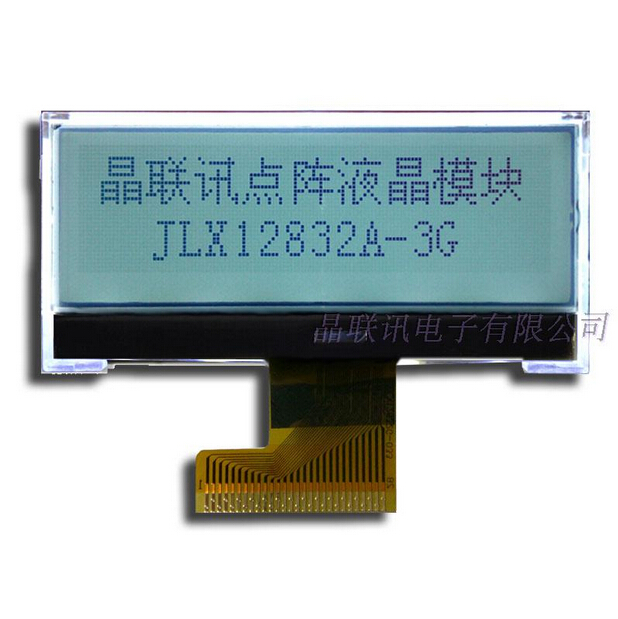

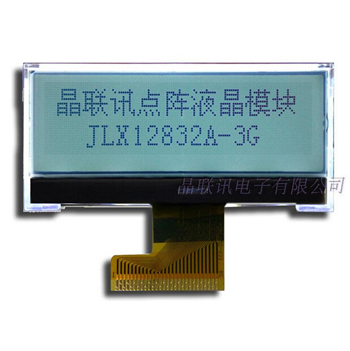

JLX12832A-3G-BN(焊接式FPC)
