1.产品结构：

2.引脚功能：

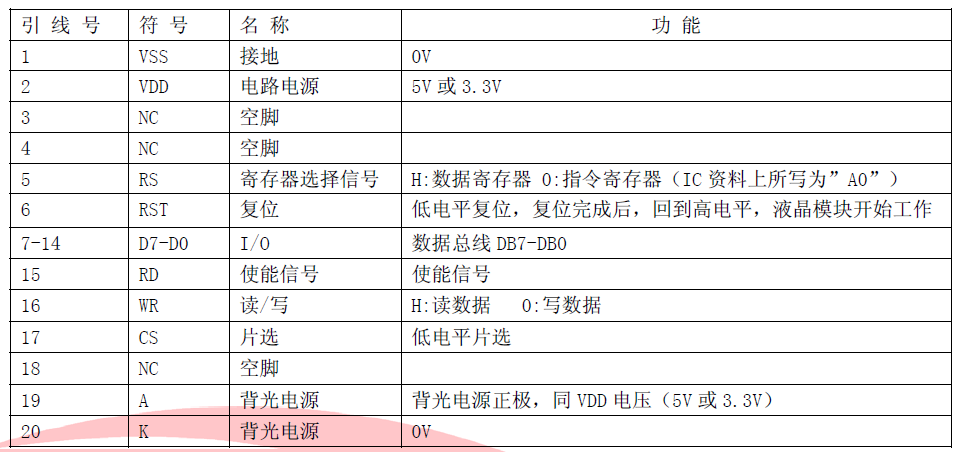

（1）模块的接口既可以当成并口用，也可以当成串口用（PCB内部跳线选择串口/并口）: 当并行时，CON1功能如下：

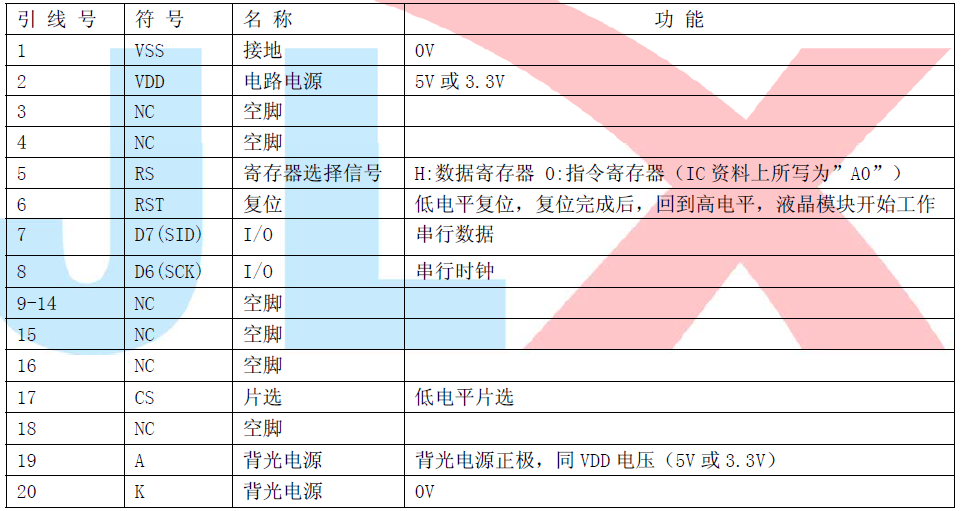

（2）当串行时，接口功能如下：

3.产品特点：

1.结构牢。
2. IC 采用矽创公司 ST7565R,功能强大，稳定性好

3. 功耗低:2-200mW（不带背光<2mW,带背光<200mW）;

4. 显示内容:

     ● 128*32 点阵单色图片;

     ● 可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 8字/行*2 行。按照 12*12 点阵汉字来计算可显示 10 字/行*2 行。

5. 指令功能强:可组合成各种输入、显示、移位方式以满足不同的要求;

6. 接口简单方便:可采用 4 线 SPI 串行接口，或选择并行接口。
7.工作温度宽:-20℃ - 70℃;
8. 可靠性高:寿命为 50,000 小时(25℃)。

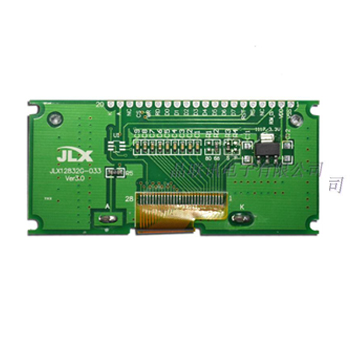

4.产品展示：

JLX12832G-033-PN（不带字库）
