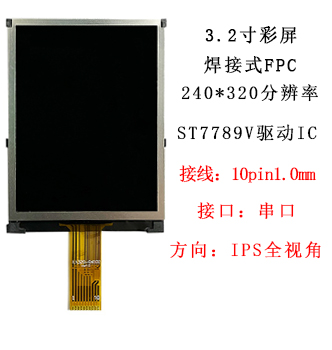

JLX320-04102-BN(焊接式FPC)
品名： 液晶模块

型号：JLX320-04102-BN

点阵：240*320

外形尺寸： 56.64*77.9*3.3mm


视窗尺寸：50.05*67.35mm

显示颜色： TFT

IC: ST7789V

应用范围： 用于高级仪器仪表.通信系统.工业自动化.生活用具.医疗系统等
详情

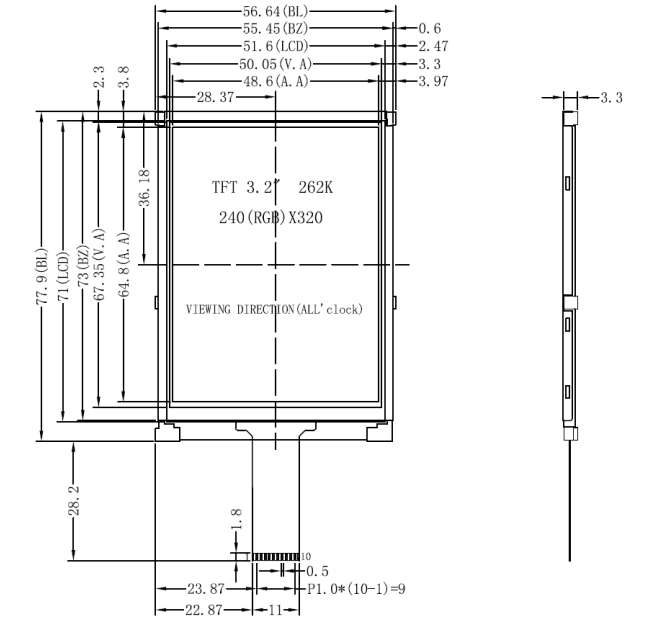

1.产品结构：

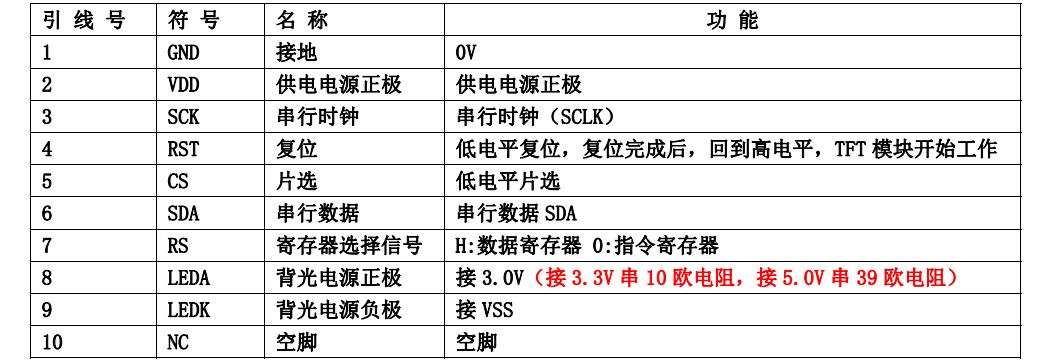

2.引脚功能：


3.产品特点：

1. IPS 全视角，结构轻、薄、带背光。
2. IC 采用 ST7789V,功能强大，稳定性好
3. 显示内容:
●320*240 点阵彩色图片;
●可选用 32*32 点阵或其他点阵的图片来自编汉字，按照 32*32 点阵汉字来计算可显示
10 个字/行*7 行。
●可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示
20 个字/行*15 行。
4. 指令功能强：例如可以用指令控制显示内容顺时针旋转 90、逆时针旋转 90°或倒立竖放。
6. 工作温度宽:-20℃∽+70℃;
7. 工作温度宽:-30℃∽+80℃;

8. TFT 模块是易碎的玻璃盒，请小心使用，轻拿轻放

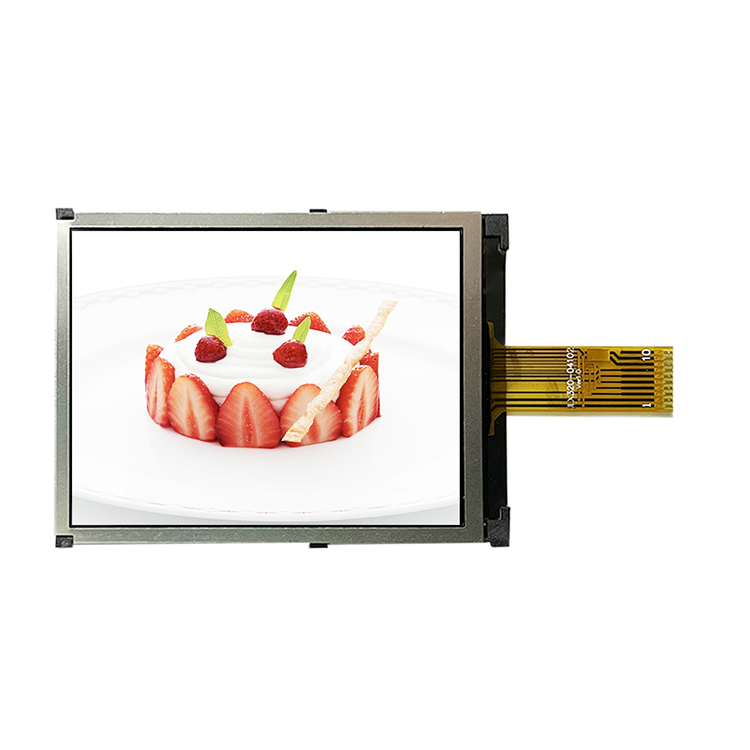

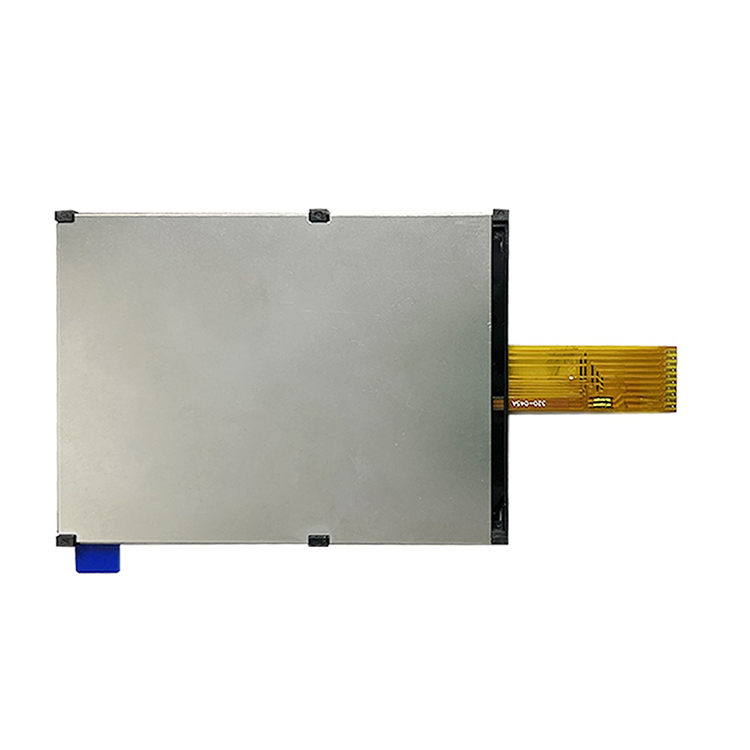

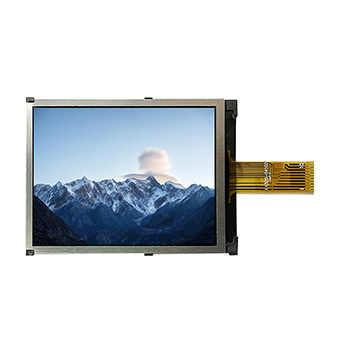

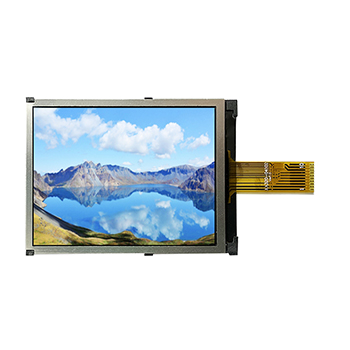

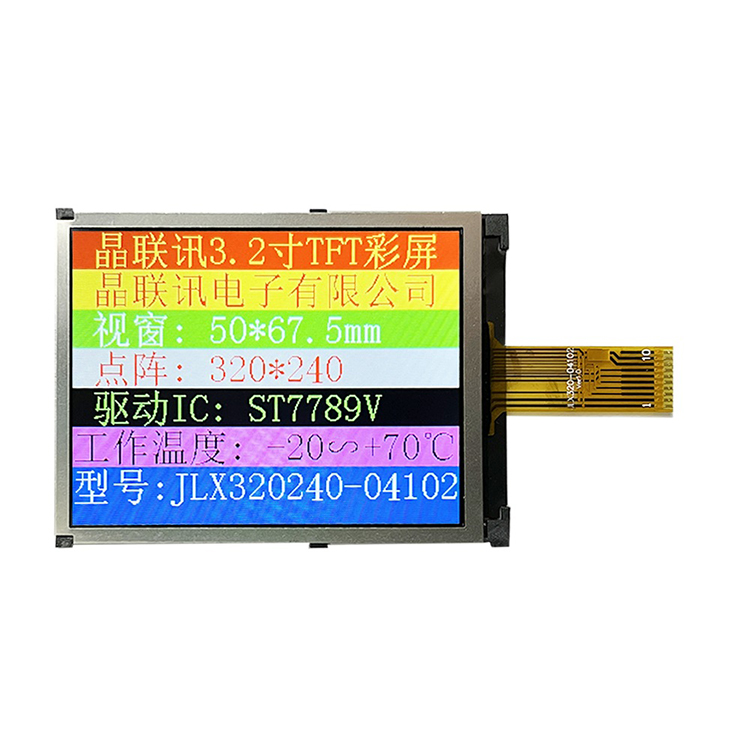

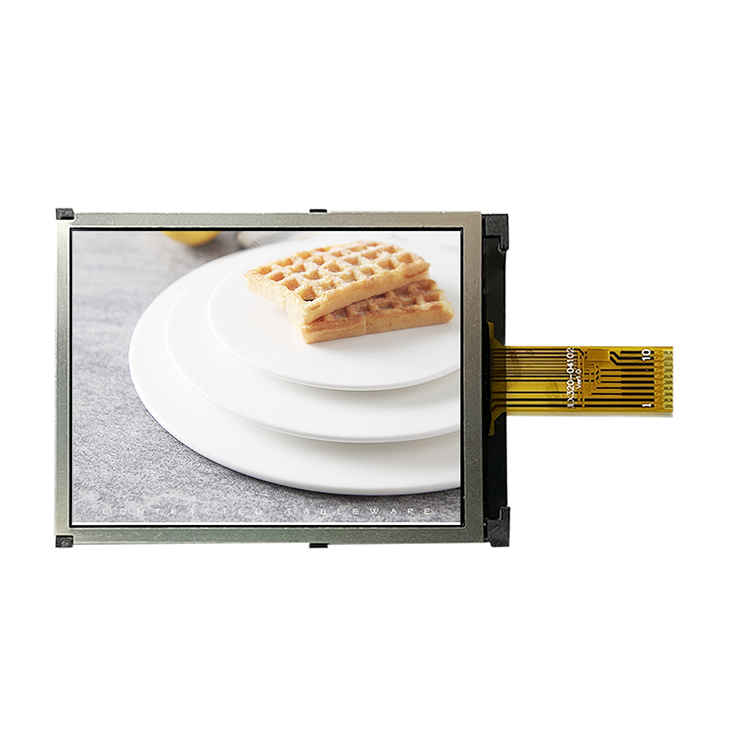

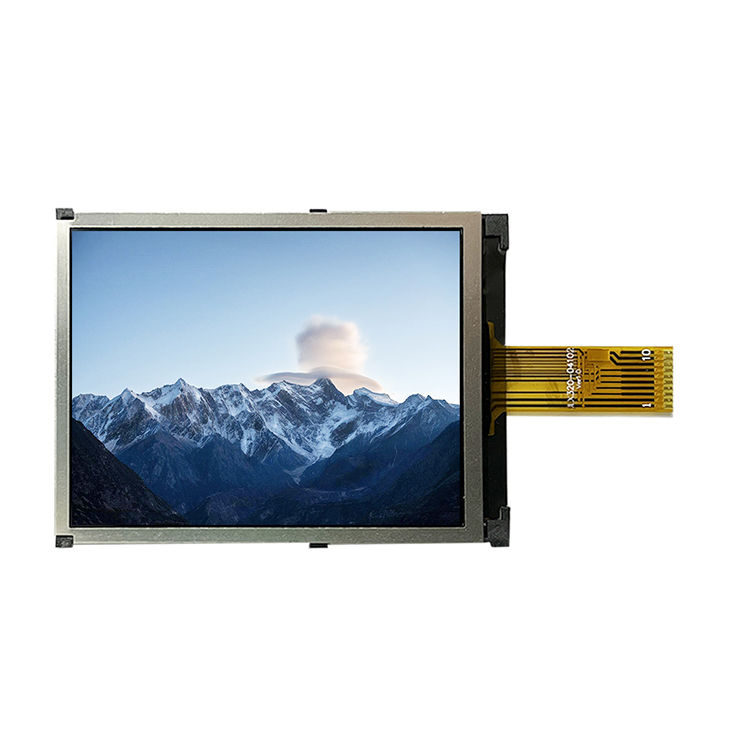

4.产品展示：

JLX320-04102-BN(焊接式FPC)
