JLX320-04101-BN(插接式FPC)

品名： 液晶模块

型号：JLX320-04101-BN

点阵：240*320

外形尺寸：56.64*77.9*3.48mm

视窗尺寸：50.05*67.35mm

显示颜色： TFT

IC: ST7789V

应用范围： 用于高级仪器仪表.通信系统.工业自动化.生活用具.医疗系统等

详情

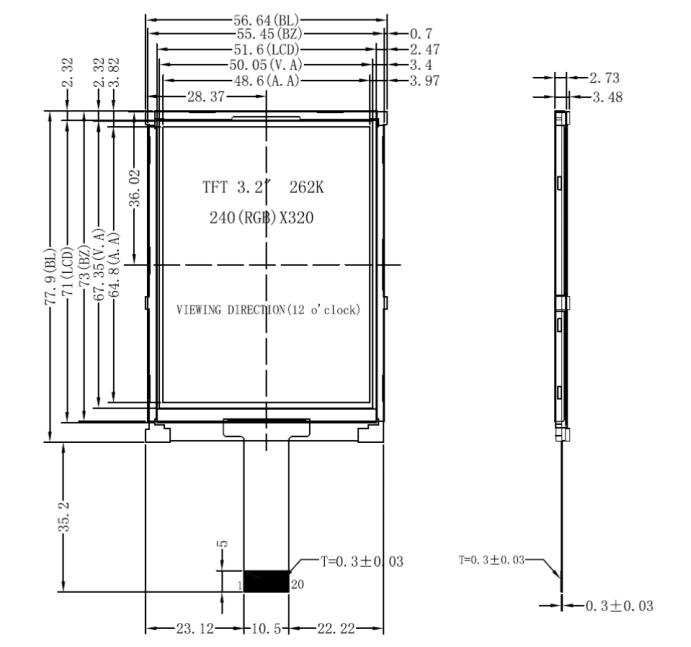

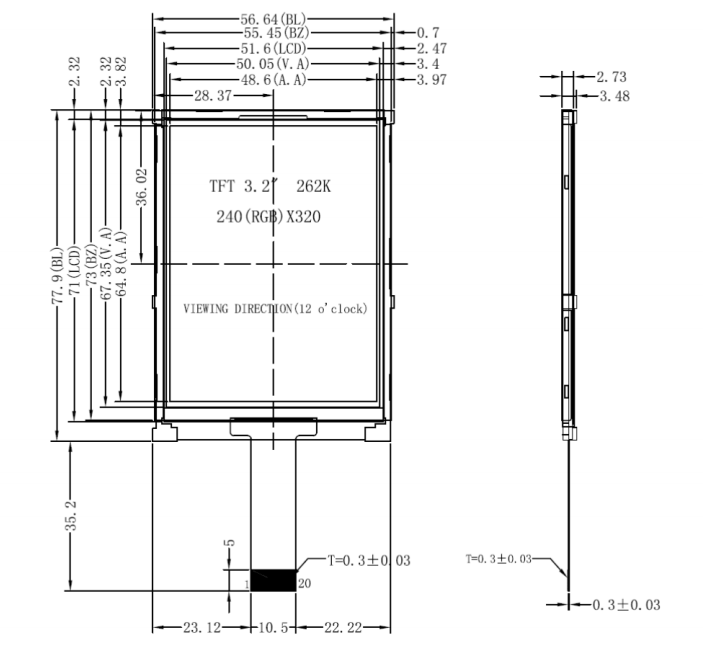

1.产品结构：

2.引脚功能：

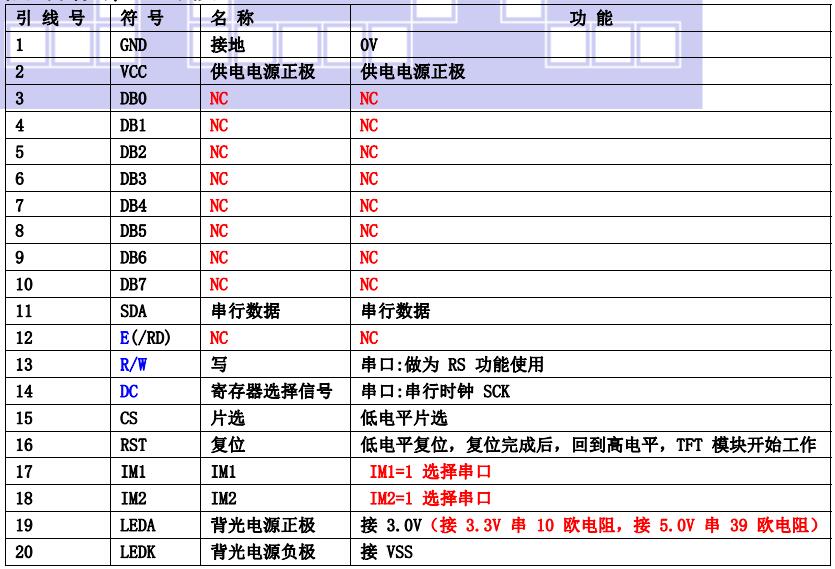

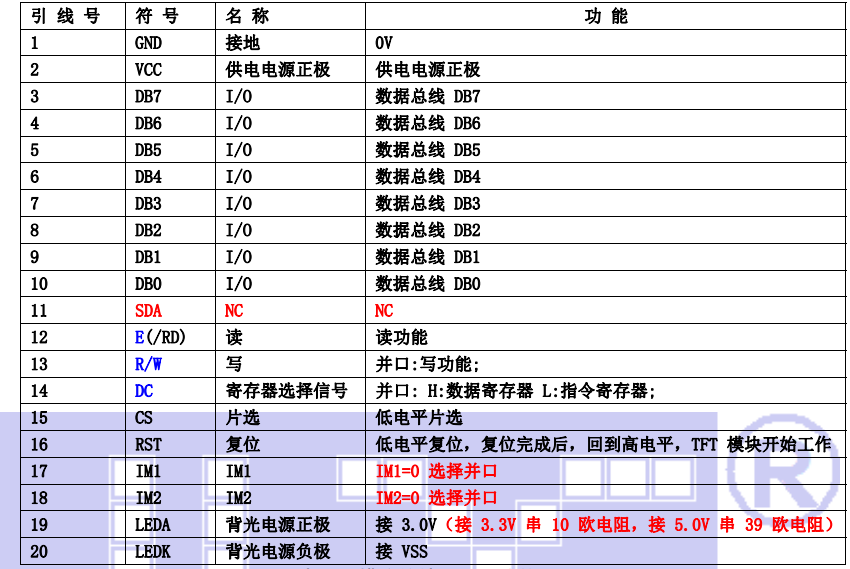

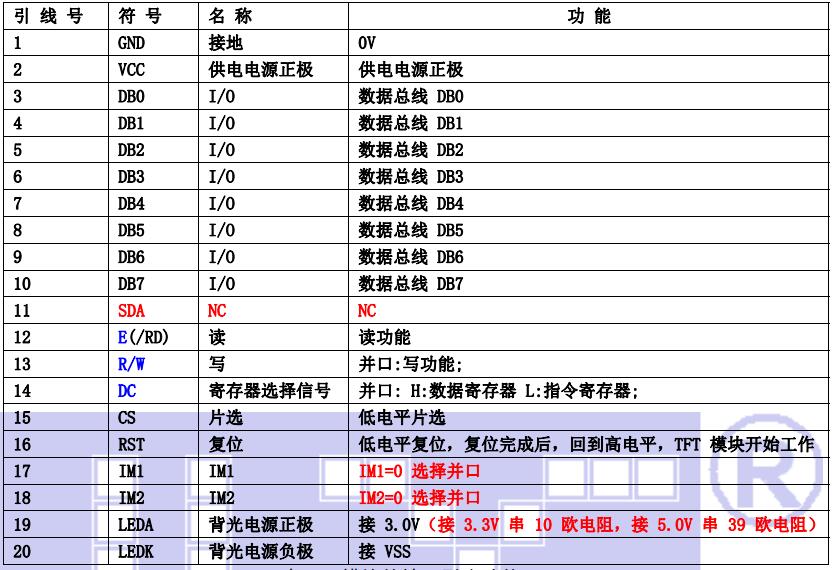

（1）当并行时，CON1功能如下：

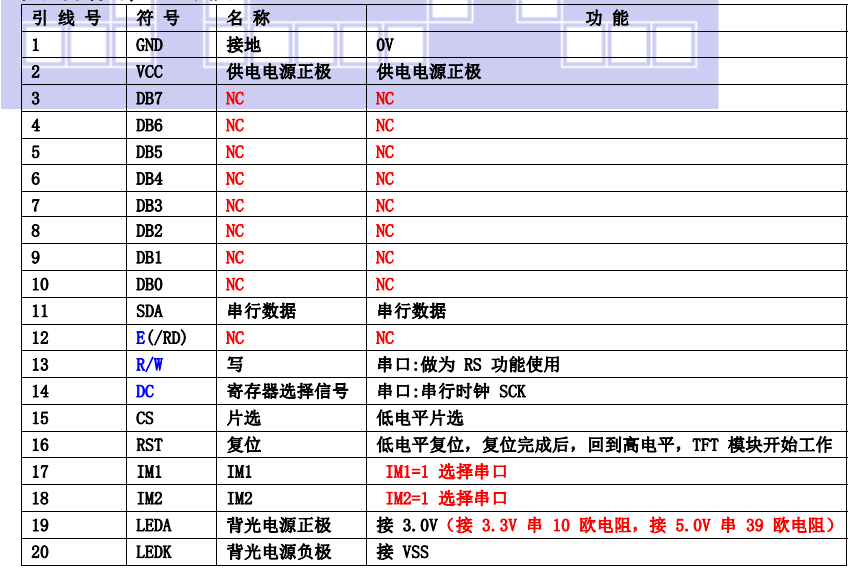

（2）当四线串行时，CON1功能如下：

3.产品特点：

1. IPS全视角，结构轻、薄、带背光、插接式 FPC。

2. IC 采用 ST7789V,功能强大，稳定性好。

3. 显示内容:

●320*240 点阵彩色图片;

●可选用 32*32 点阵或其他点阵的图片来自编汉字，按照 32*32 点阵汉字来计算可显示

10 个字/行*7 行。

●可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示

20 个字/行*15 行。

4. 指令功能强：例如可以用指令控制显示内容顺时针旋转 90、逆时针旋转 90°或倒立竖放。

5. 接口方式：并行或串行接口方式。

6. 工作温度宽:-20℃ - +70℃;

7. 工作温度宽:-30℃ - +80℃;

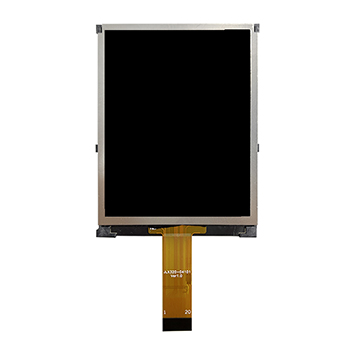

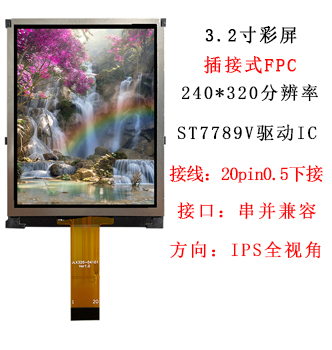

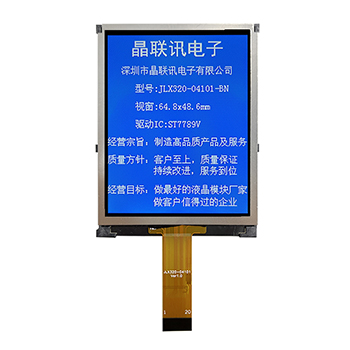

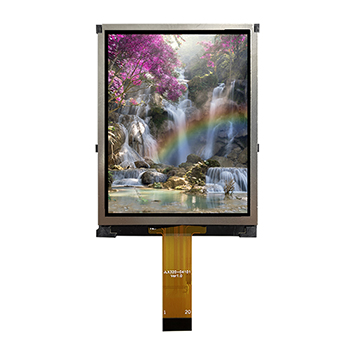

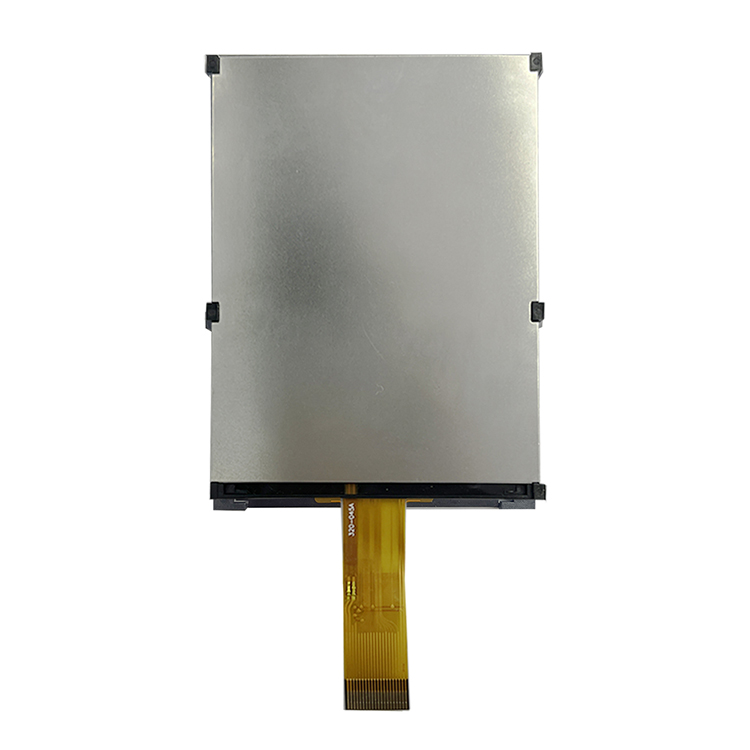

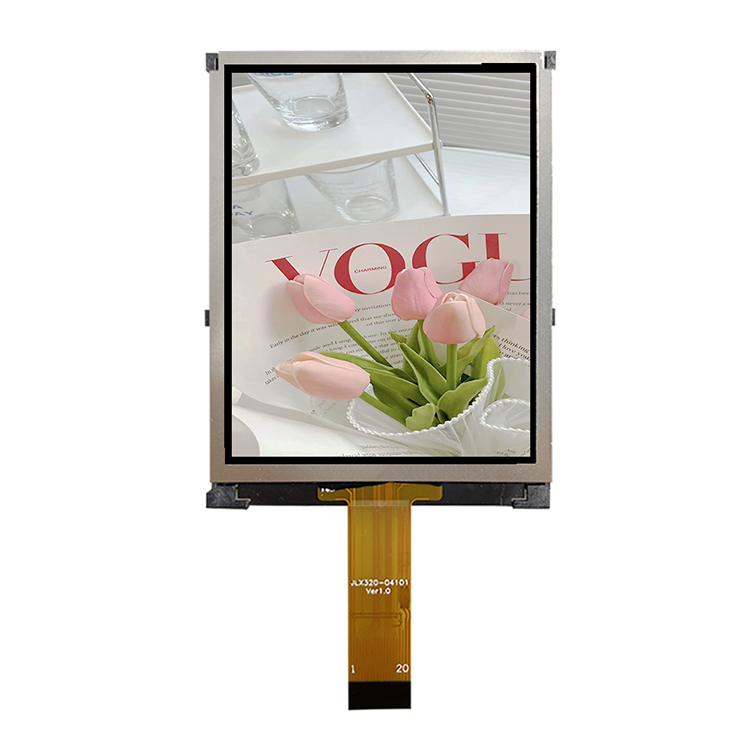

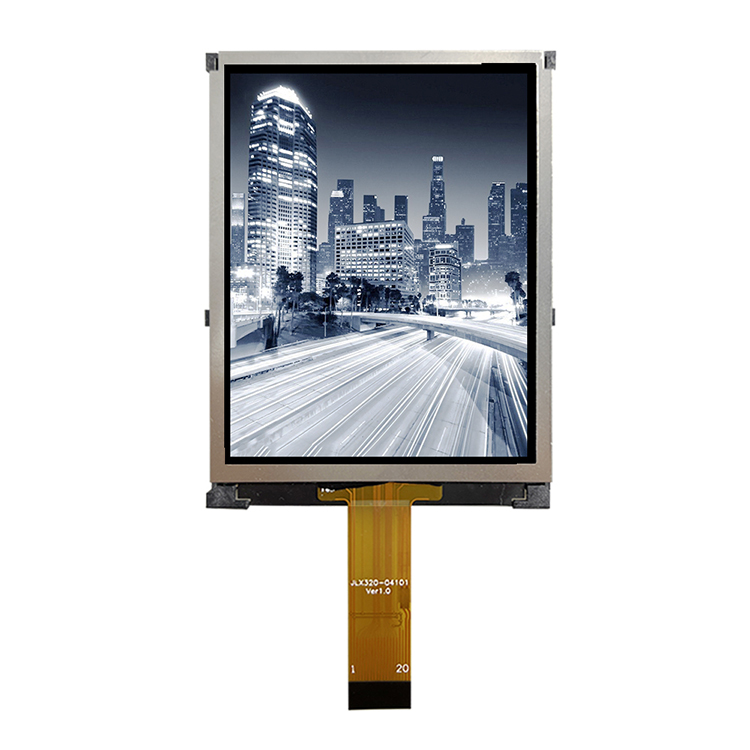

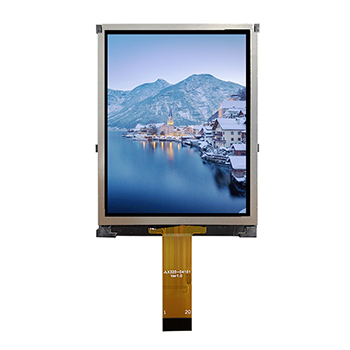

4.产品展示：

JLX320-04101-BN(插接式FPC)
