JLX12864G-57302-PN(不带字库)
品名: 液晶模块

型号:JLX12864G-57302-PN(不带字库)

点阵:128*64

外形尺寸:40.8*39.9*4.7mm

视窗尺寸:36*20mm

显示颜色: 白底黑字

IC: ST7565R

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.
详情

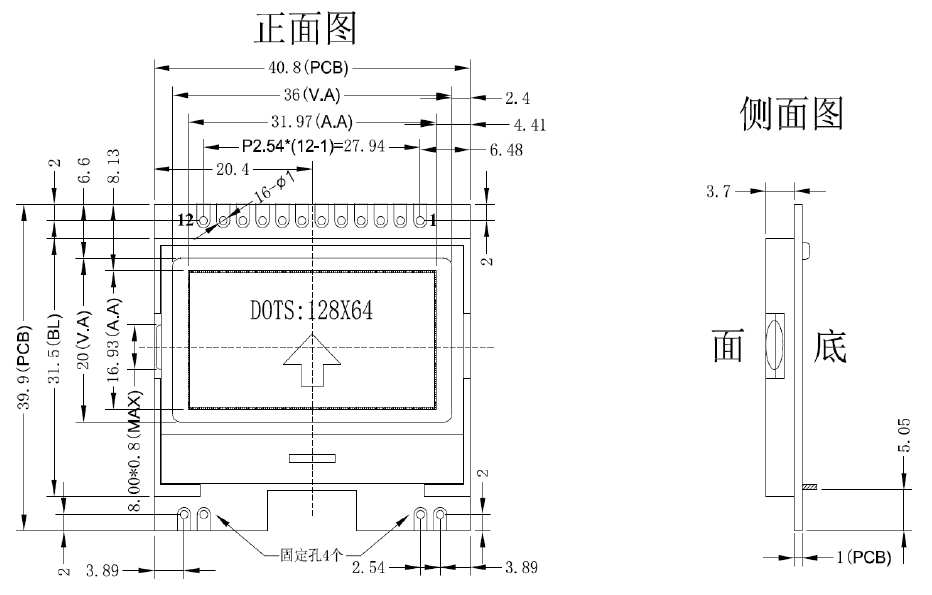

1.产品结构

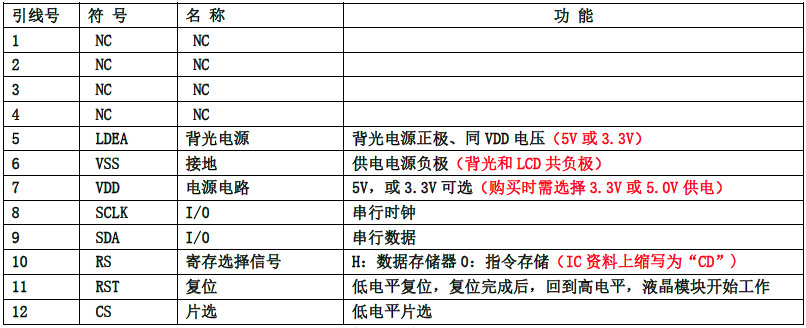

2.引脚功能



3.产品特点

1.结构牢:背光带有挡墙,焊接式FPC
2. IC采用ST7565R,功能强大,稳定性好
3. 功耗低: 不带背光1mW(3.3V*0.3mA),带背光不大于140mW(3.3V*30mA);
4. 显示内容:
      ●128*64点阵单色图片,或其它小于128*64点阵的单色图片;
      ●可选用16*16点阵或其他点阵的图片来自编汉字,按照16*16点阵汉字来计算可显示8字/行*4行。
      ●按照 8*16点阵汉字来计算可显示16字*4行;
      ●按照 5*8点阵汉字来计算可显示21字*8行;
5. 指令功能强: 可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转180度使用)。
6. 接口简单方便:采用4线SPI串口
7.工作温度宽: -20℃∽+70℃;
8.储存温度宽: -30℃∽+80℃;
9. 液晶模块是易碎的玻璃盒,请小心使用,轻拿轻放

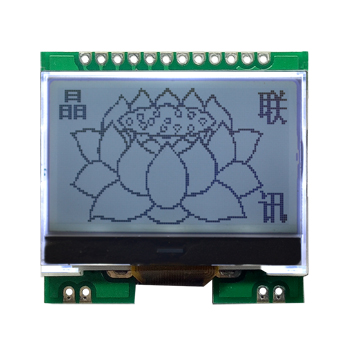

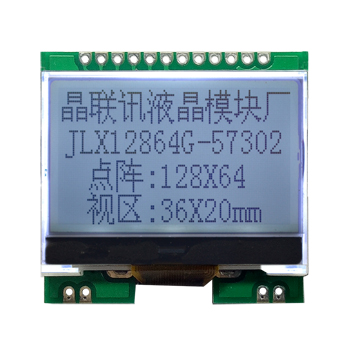

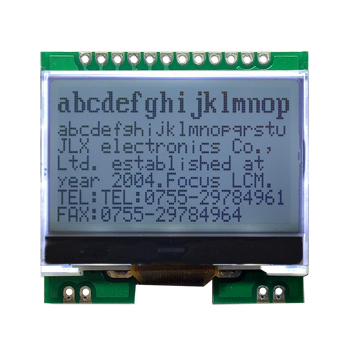

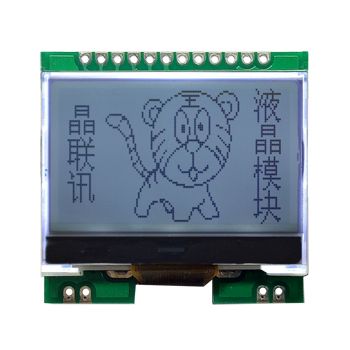

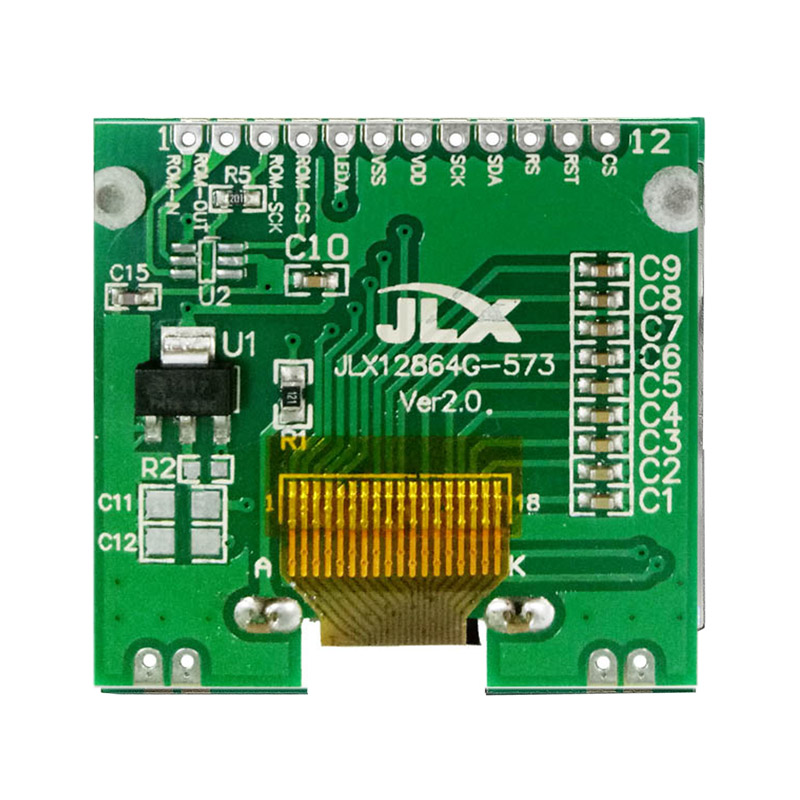

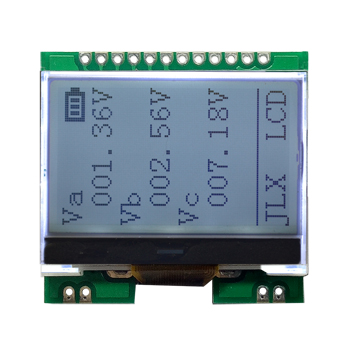

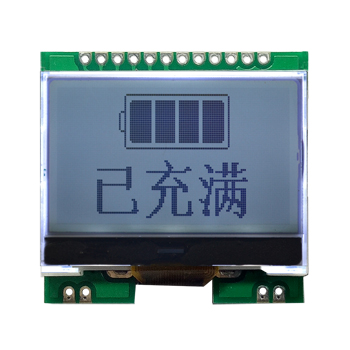

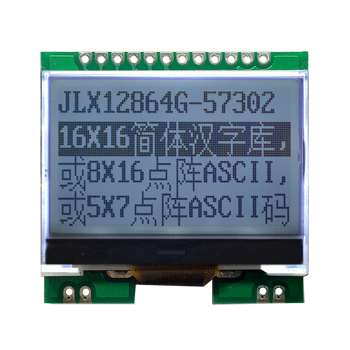

4.产品展示

JLX12864G-57302-PN(不带字库)

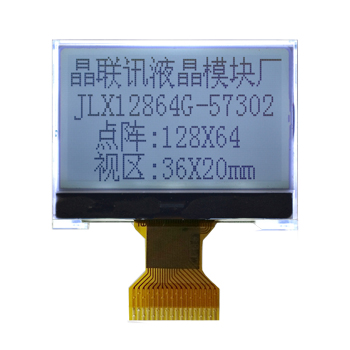

需要不带PCB板(玻璃+背光)的插座式FPC请点击下图:
