JLX12864G-335-PC(带字库)
品名: 液晶模块

型号: JLX12864G-335-PC(带字库)

点阵:128*64

外形尺寸:47*42.8*4.4mm

视窗尺寸:43.1*26.7mm

显示颜色: 蓝底白字

IC: ST7567(驱动IC) +JLX-GB2312(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统等.


详情

1.产品结构

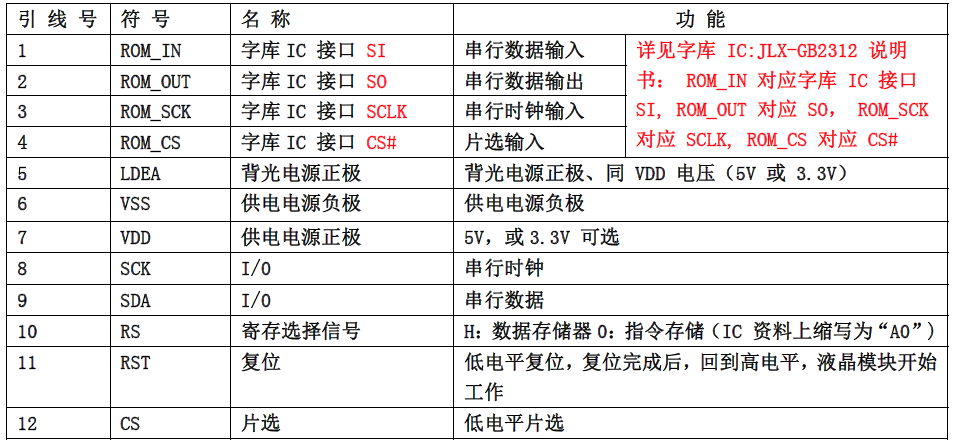

2.引脚功能


3.产品特点

1. 结构牢:背光带有挡墙,焊接式FPC。
2. IC 采用矽创公司ST7567,功能强大,稳定性好
3. 功耗低:10-200mW(不带背光<10mW,带背光<200mW);
4. 显示内容:
      ●128*64 点阵单色图片;
     ●可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可显示8字/行*4 行。
5. 指令功能强:可组合成各种输入、显示、移位方式以满足不同的要求;
6. 接口简单方便:采用4 线SPI 串行接口。
7. 工作温度宽:-20℃ - 70℃;
8. 储存温度宽:-30℃ - 80℃;

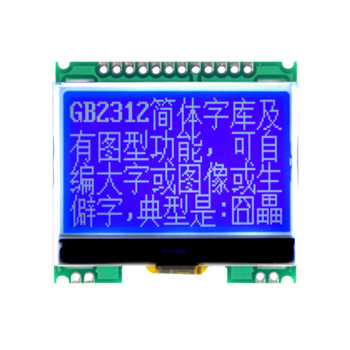

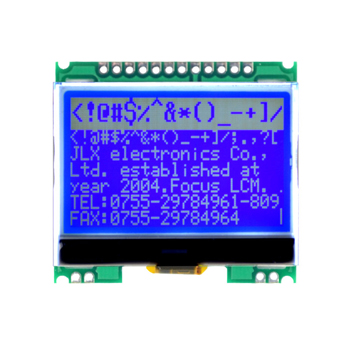

4.产品展示

JLX12864G-335-PC(带字库)
