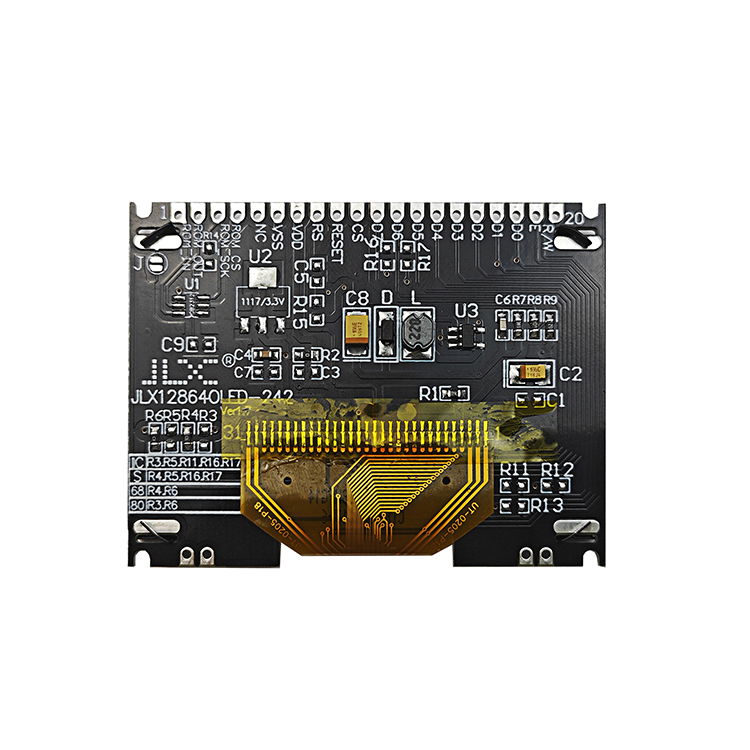

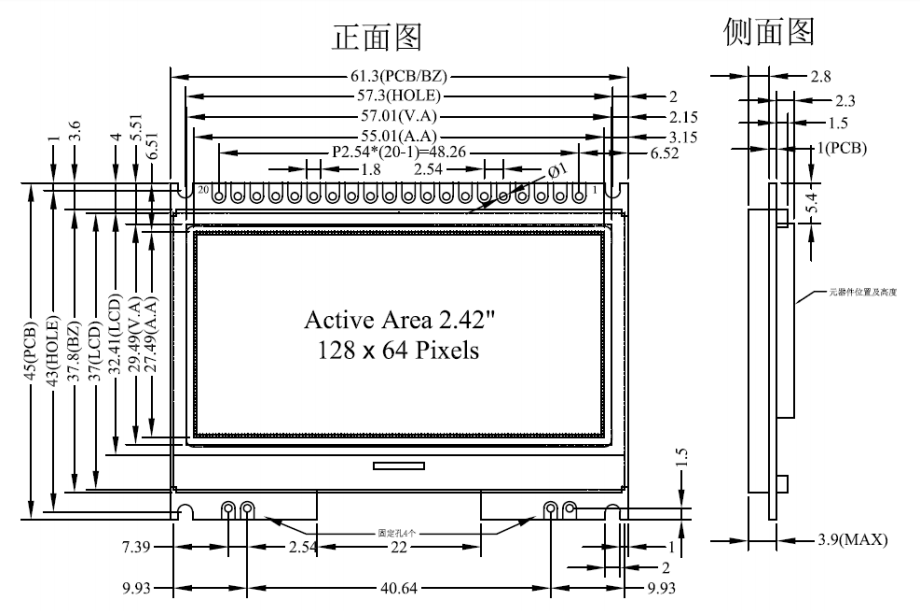

1.产品结构：

2.引脚功能：

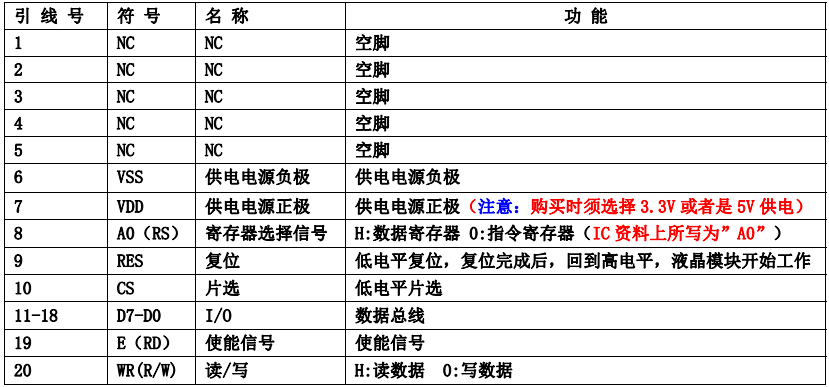

（1）模块的并行接口引脚功能：

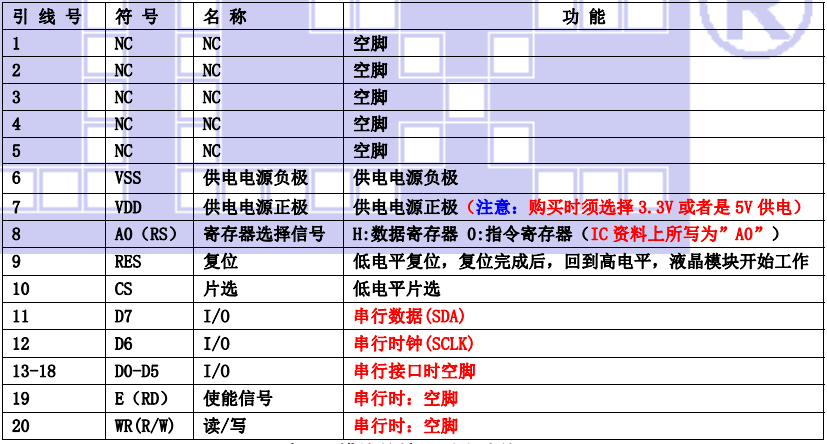

（2）模块的串行接口引脚功能：

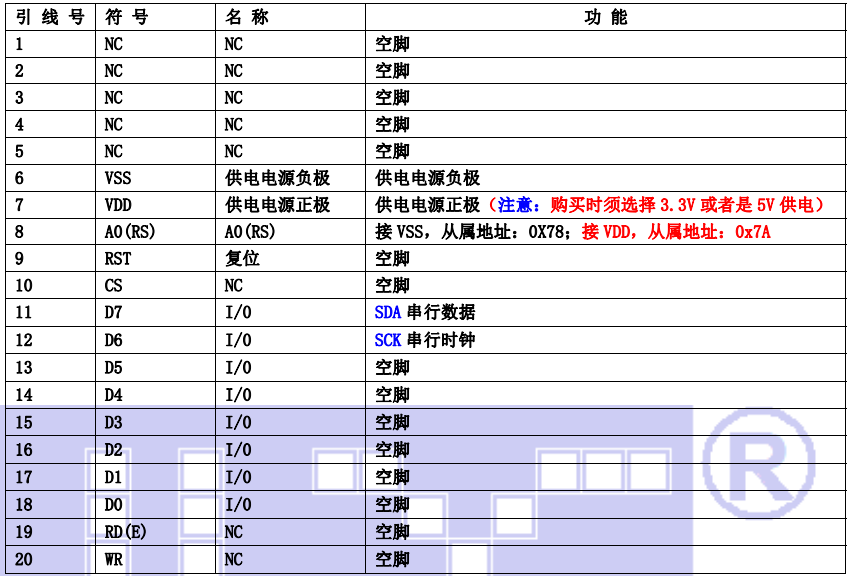

（3）模块的IIC 接口引脚功能：

3.产品特点：

1. 结构牢：焊接式FPC。
2.IC 采用SSD1309,功能强大，稳定性好
3. 功耗低。
4. 显示内容:
      ●128*64 点阵单色图片;
      ●可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可显示8字/行*4 行。按照12*12 点阵汉字来计算可显示10 字/行*4 行。
5. 指令功能强:可组合成各种输入、显示、移位方式以满足不同的要求;
6. 接口方式:并口，4 线SPI 串口，I2C 接口。

7.工作温度宽:-40℃ - 70℃;

8.储存温度宽:-40℃ - 85℃;

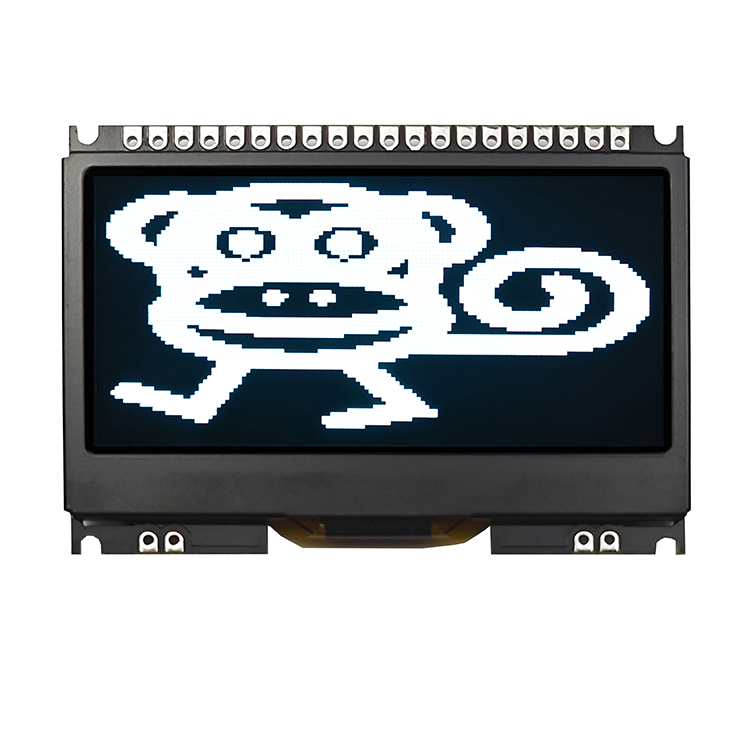

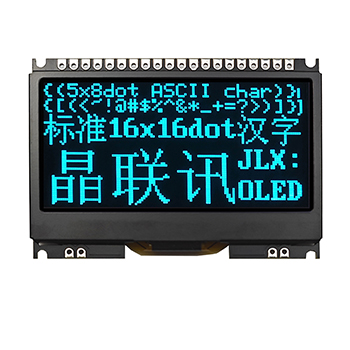

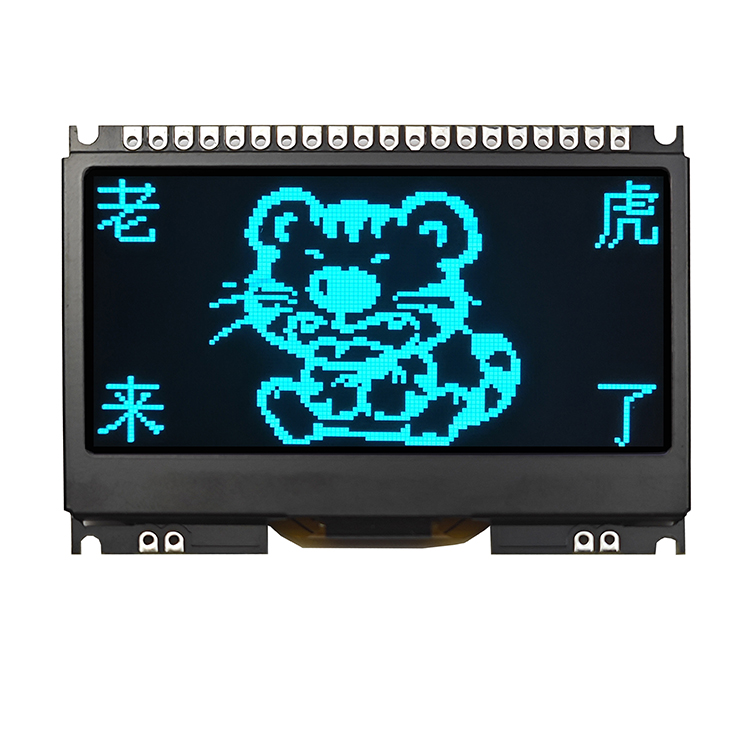

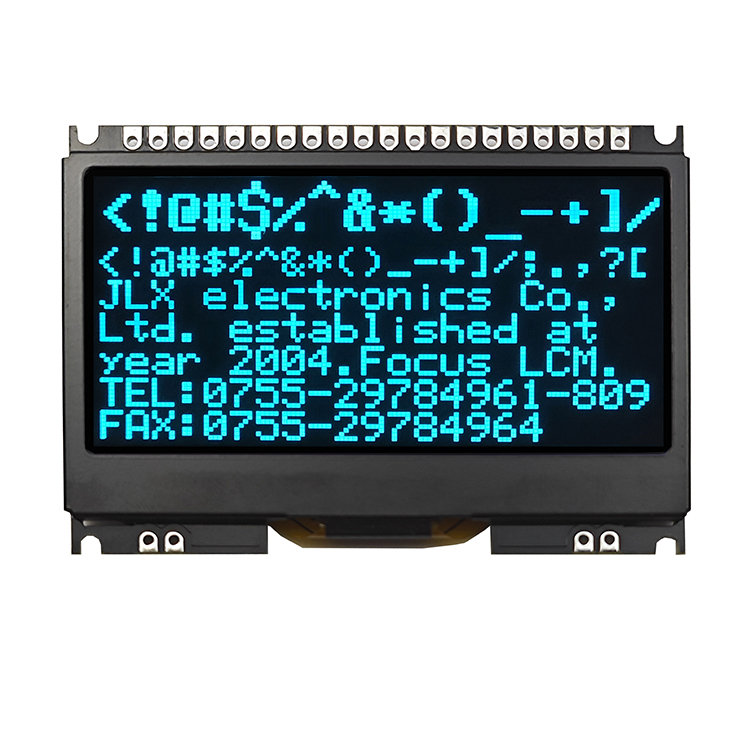

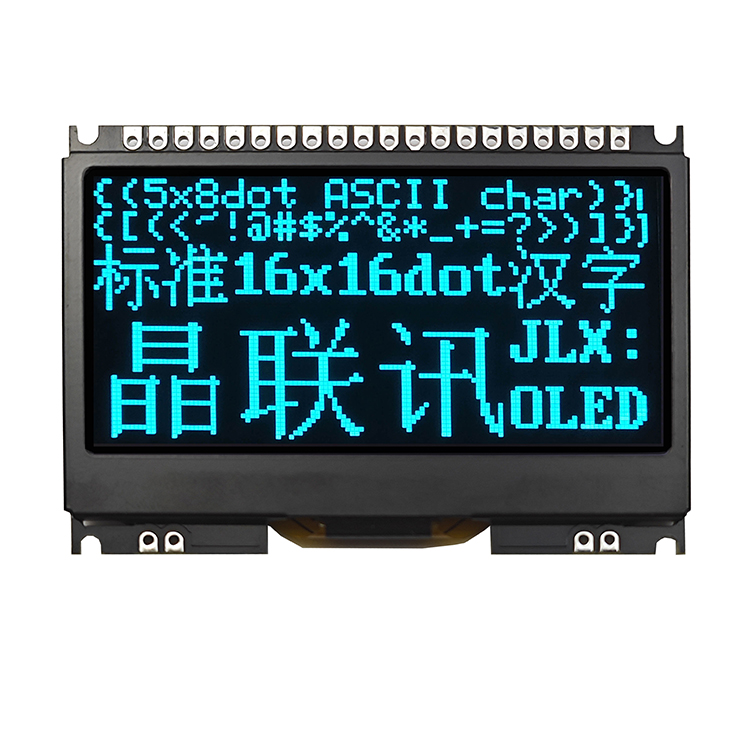

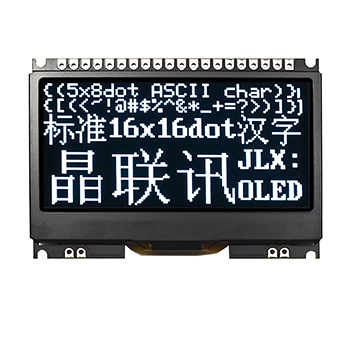

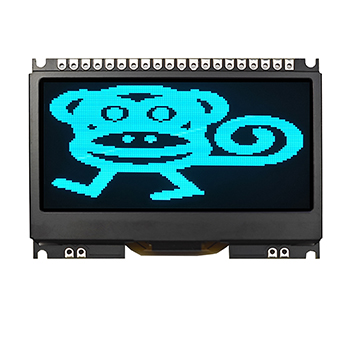

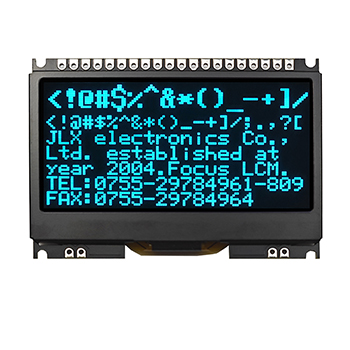

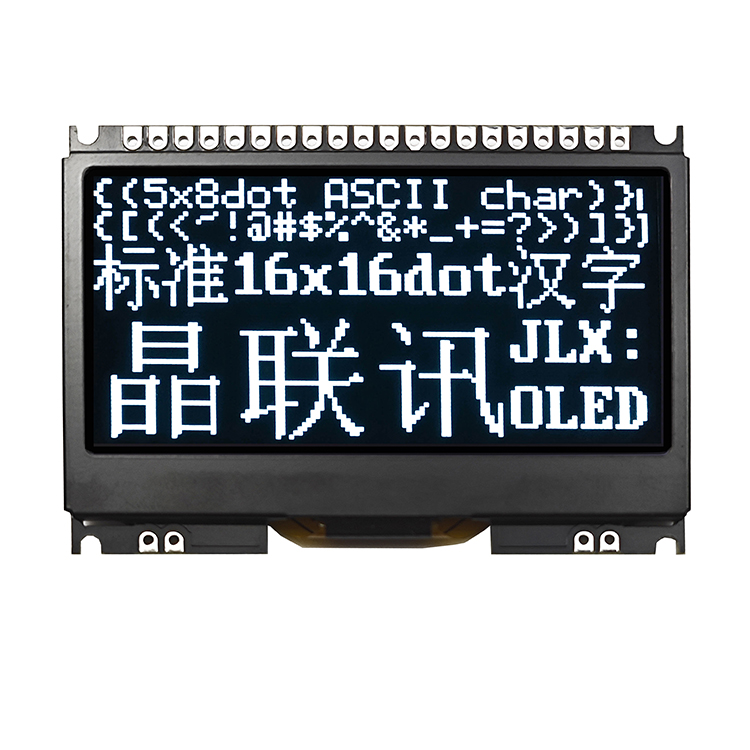

4.产品展示：

JLX12864G-242-PN（不带字库）
