JLX12864G-6606-BN(焊接式FPC)
品名: 液晶模块

型号:JLX12864G-6606-BN(焊接式FPC)

点阵:128*64

外形尺寸:58.4*39.3*4.8mm

视窗尺寸:53.6*29.0mm

显示颜色: 白底黑字/蓝底白字/绿底黑字可选

IC: ST7567

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

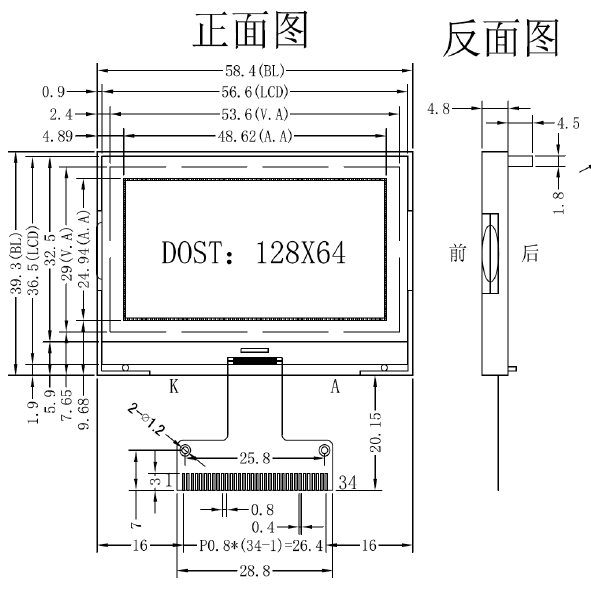

1.产品结构

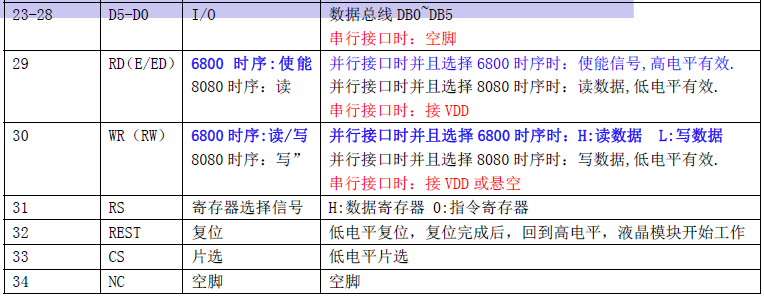

2.引脚功能


3.产品展示

1. 结构牢:背光带有挡墙,焊接式 FPC。
2. IC 采用矽创公司 ST7567,功能强大,稳定性好
3. 功耗低: 不带背光 1mW(3.3V*0.3mA),带背光不大于 150mW(3.3V*45mA);

4.显示内容:
     (1) 128*64 点阵单色图片,或其它小于 128*64 点阵的单色图片;
     (2) 可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 8 字*4 行;

     (3) 按照 12*12 点阵汉字来计算可显示 10 字*5 行;
     (4) 按照 8*16 点阵汉字来计算可显示 16 字*4 行;
     (5) 按照 5*8 点阵汉字来计算可显示 21 字*8 行;
5.指令功能强: 可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转 180 度使用)。
并口时:可以“读-改-写”;
7. 工作温度:-20℃ - 70℃;
8. 储存温度:-30℃ - 80℃;

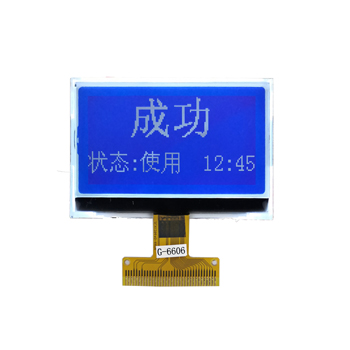

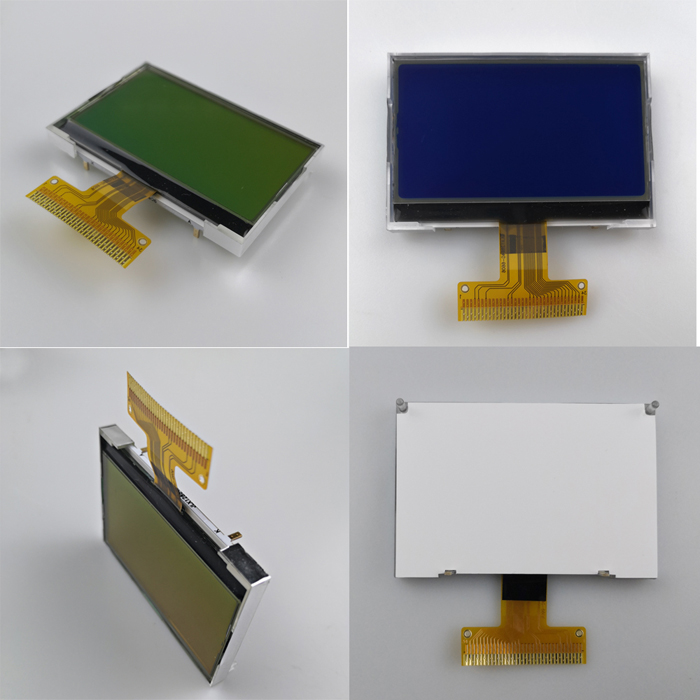

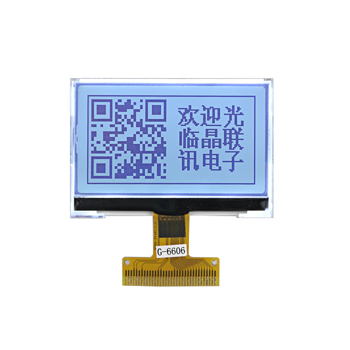

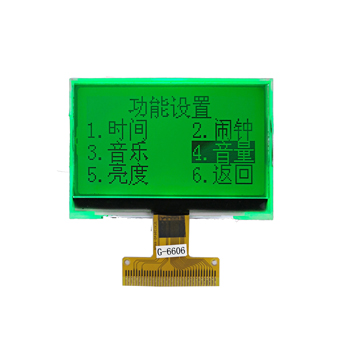

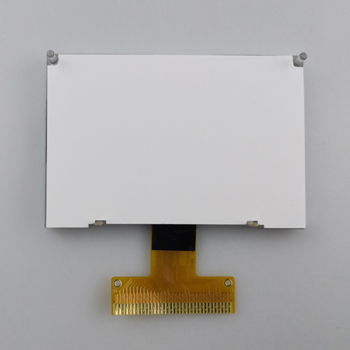

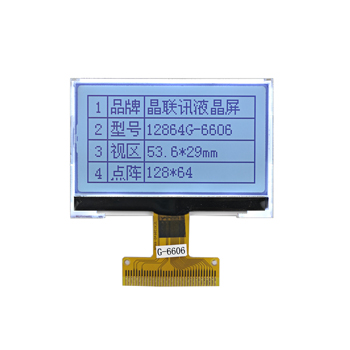

3.产品展示

JLX12864G-6606-BN(焊接式FPC)
