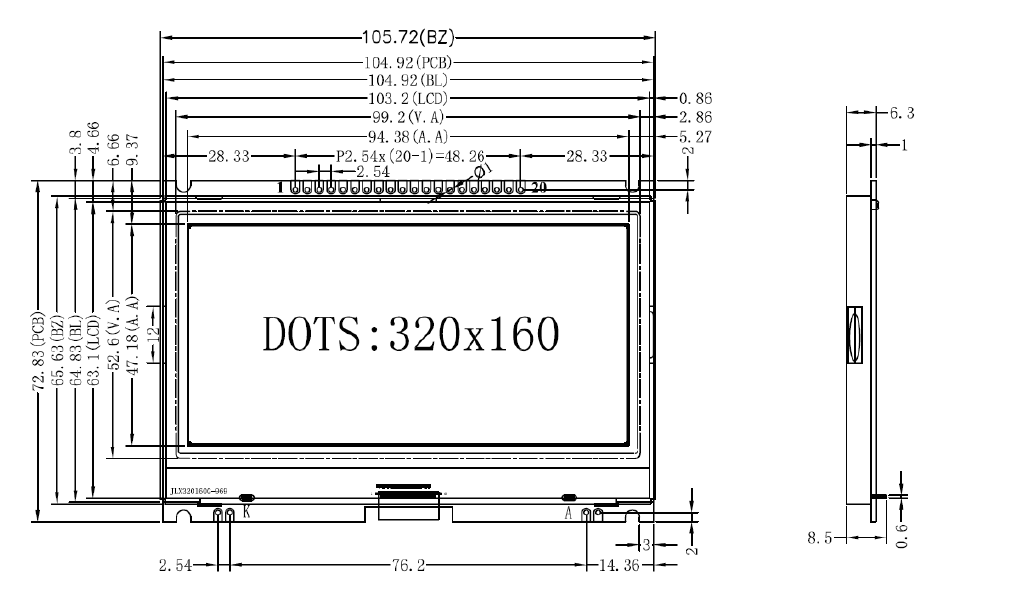

1.产品结构：

2.引脚功能：

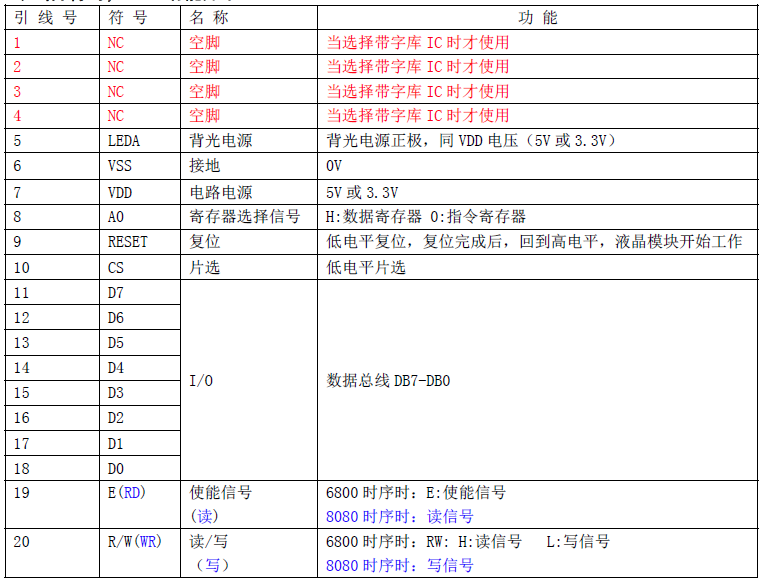

（1）当并行时，CON1 功能如下：

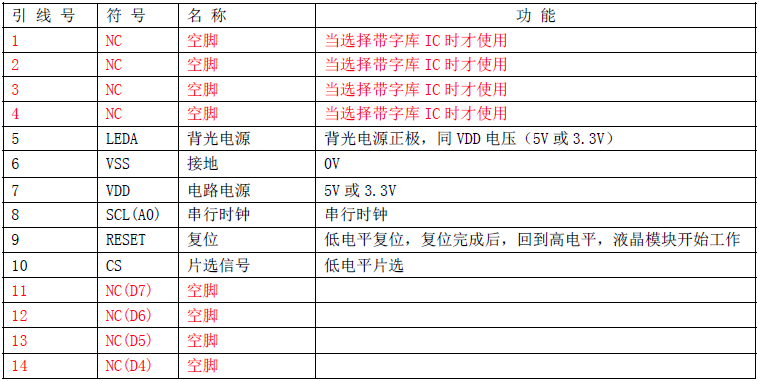

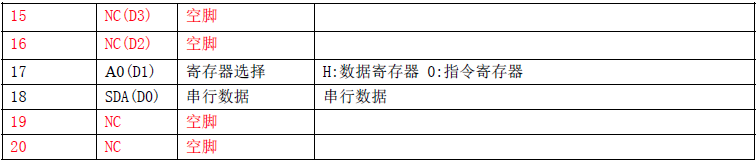

（2）当4 线SPI 串行时，接口功能如下：

3.产品特点：

1. 结构牢。
2. IC 采用矽创公司ST7586S,功能强大，稳定性好
3. 功耗低。
4. 接口简单方便:可采用4 线SPI 串行接口，或选择并行接口。
5. 工作温度宽:-20℃ - 70℃;
6. 储存温度宽:-30℃ - 80℃;
7. 显示内容:
●320*160 点阵单色或4 灰度级图片;
●或显示10 个×5 行32*32 点阵的汉字;
●或显示13 个×6 行24*24 点阵的汉字;
●或显示20 个×10 行16*16 点阵的汉字;
●或显示26 个×13 行12*12 点阵的汉字;
●或显示其他的ASCII 码等;

4.产品展示：

JLX320160G-969-PN（不带字库）
