JLX320160G-969-PL(带大字库)
品名: 液晶模块

型号:JLX320160G-969-PL(带大字库)


点阵:320*160


外形尺寸:105.72*72.83*6.3mm


视窗尺寸:99.2*52.6mm


显示颜色: 白底黑字/蓝底白字可选

IC: ST7567A

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

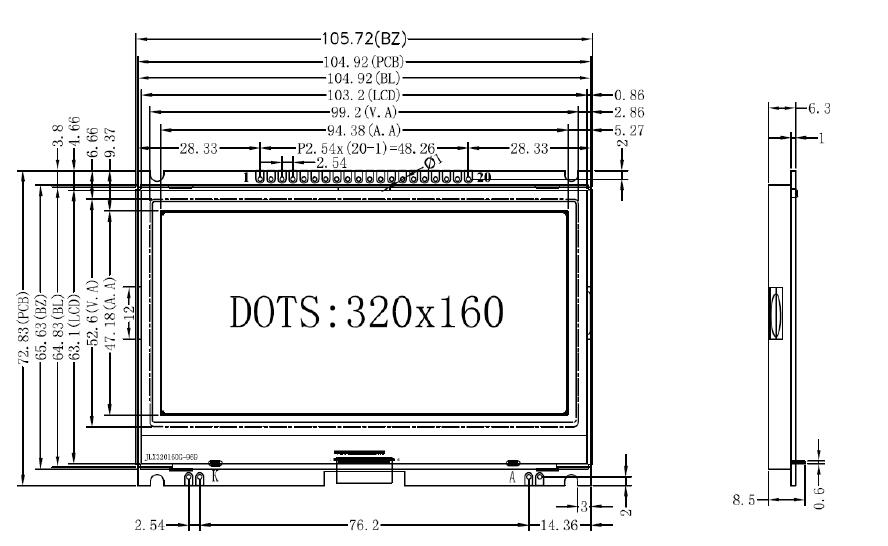

1.产品结构

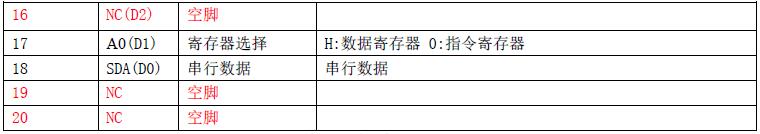

2.引脚功能

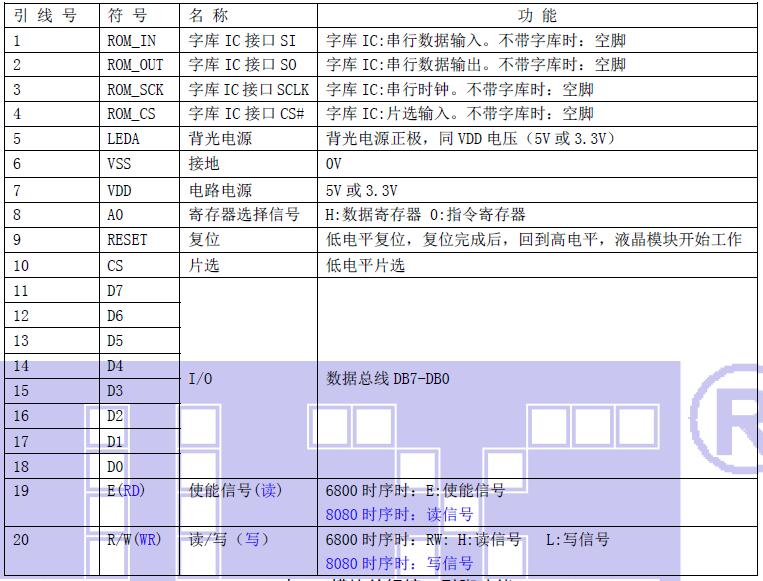

(1)当并行时,CON1 功能如下:

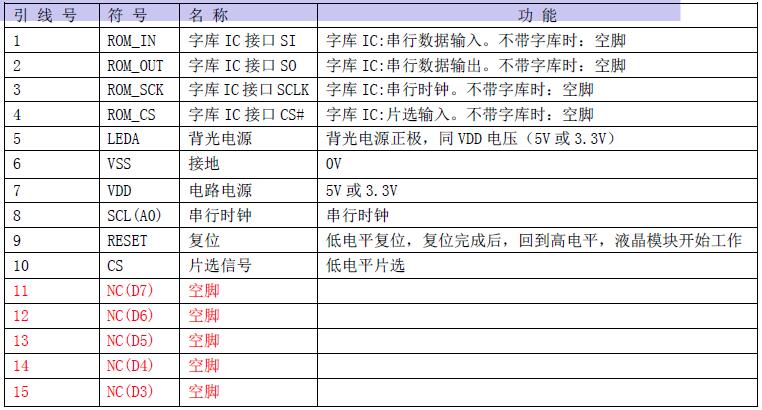

(2)当4 线SPI 串行时,接口功能如下:




3.产品特点

1. 结构牢。
2. IC 采用矽创公司ST7586S,功能强大,稳定性好
3. 功耗低。
4. 接口简单方便:可采用4 线SPI 串行接口,或选择并行接口。
5. 工作温度宽:-20℃ - 70℃;
6. 储存温度宽:-30℃ - 80℃;
7. 显示内容:
●320*160 点阵单色或4 灰度级图片;
●或显示10 个×5 行32*32 点阵的汉字;
●或显示13 个×6 行24*24 点阵的汉字;
●或显示20 个×10 行16*16 点阵的汉字;
●或显示26 个×13 行12*12 点阵的汉字;
●或显示其他的ASCII 码等;

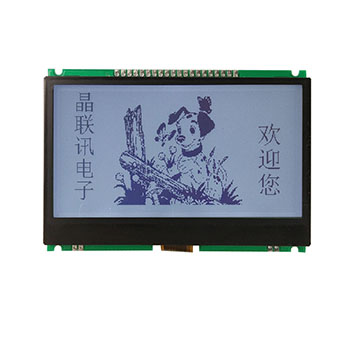

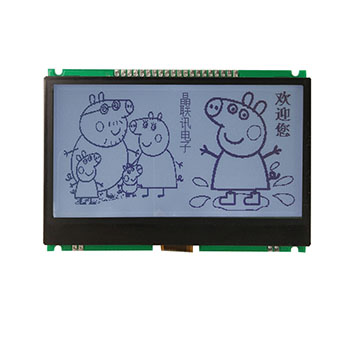

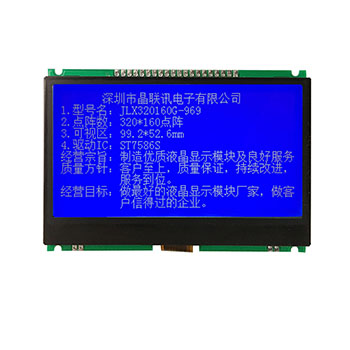

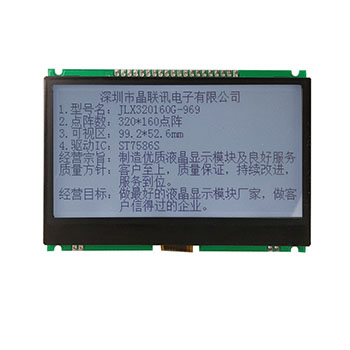

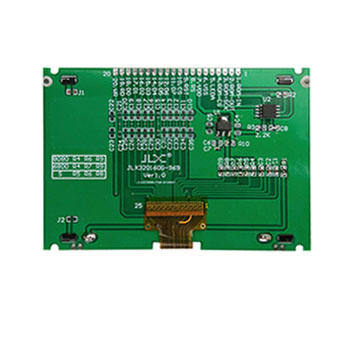

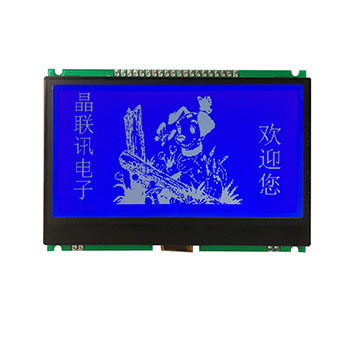

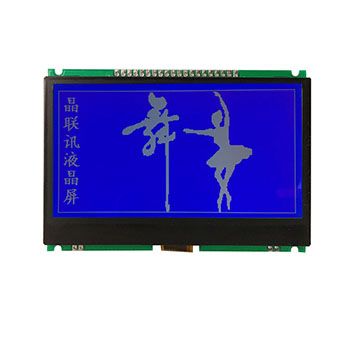

4.产品展示



JLX320160G-969-PL(带大字库)
