1.产品结构：

2.引脚功能：

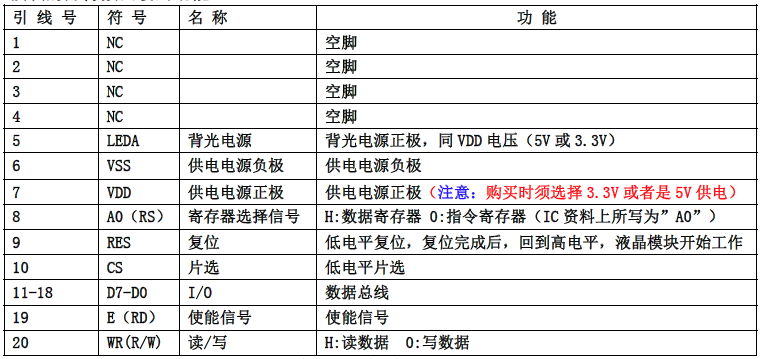

（1）模块的并行接口引脚功能

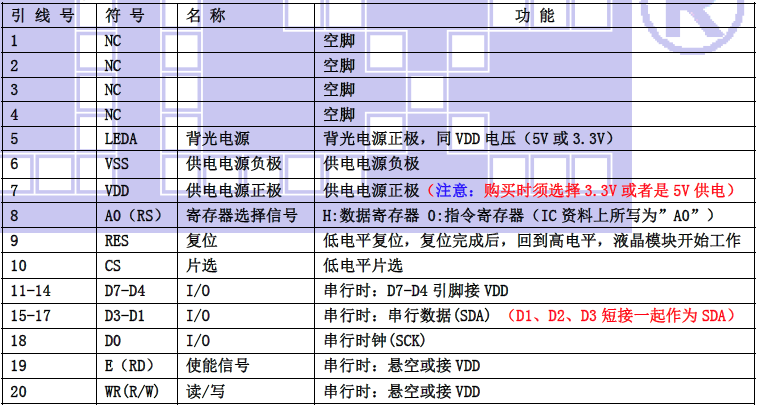

（2）模块的串行接口引脚功能

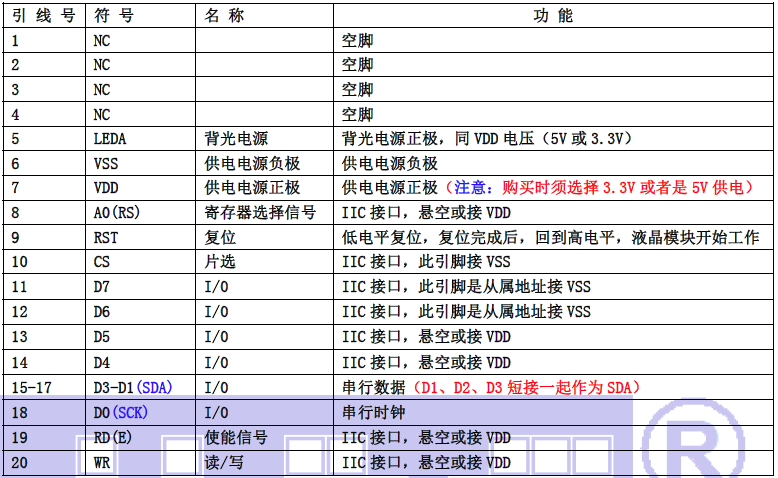

（3）I²C 接口引脚功能

3.产品特点：

1. 结构牢,带铁框。
2. IC 采用矽创公司ST75161,功能强大，稳定性好
3.功耗低。
4. 接口简单方便:可采用4 线SPI 串行接口、并行接口，I2C 接口。
5. 工作温度宽:-20℃ ∽ +70℃;
6.储存温度宽:-30℃ ∽ +80℃;
7. 显示内容:
    ●160*160 点阵单色或4 灰度级图片;
    ●或显示5 个×5 行32*32 点阵的汉字;
    ●或显示6 个×6 行24*24 点阵的汉字;
    ●或显示10 个×10 行16*16 点阵的汉字;
    ●或显示其他的ASCII 码等;

4.产品展示：

JLX160160G-948-PN（不带字库）
