JLX160160G-948-PC(带字库)
品名: 液晶模块

型号:JLX160160G-948-PC(带字库)

点阵:160*160

外形尺寸:57.56*70.8*6.3mm

视窗尺寸:50*50mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST75161

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.
详情

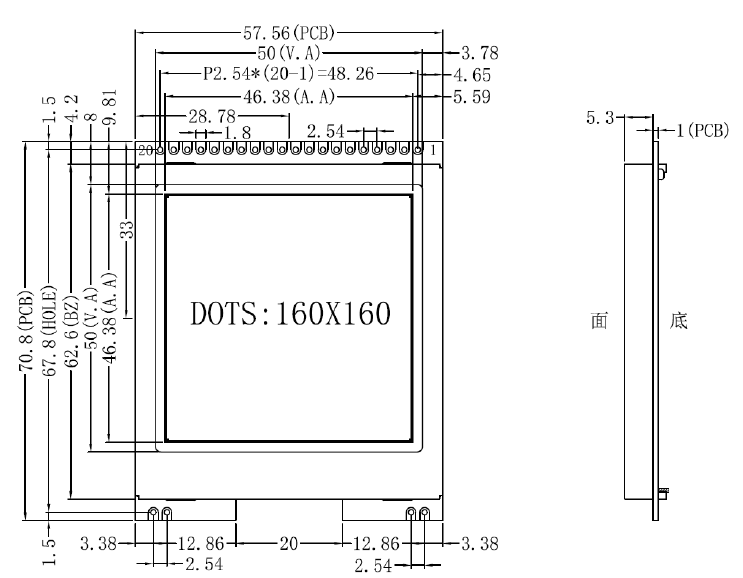

1.产品结构



2.引脚功能

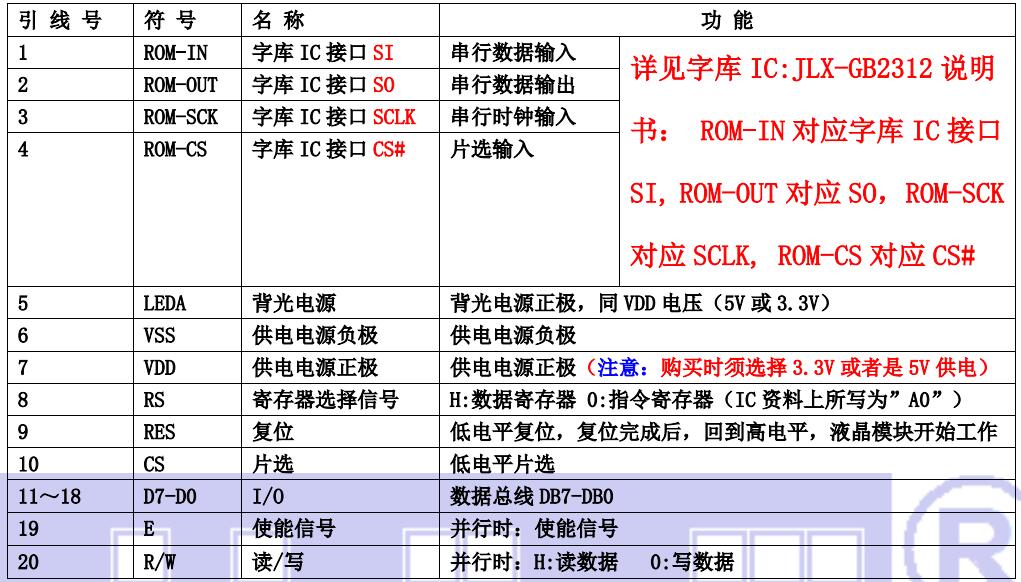

(1)模块的并行接口引脚功能

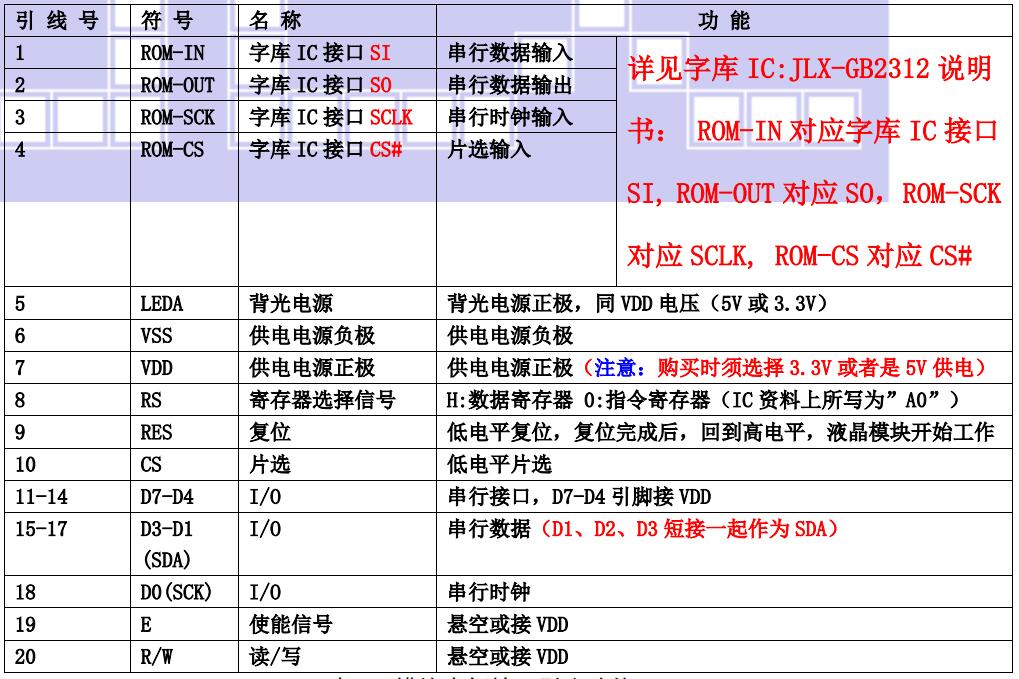

(2)模块的串行接口引脚功能

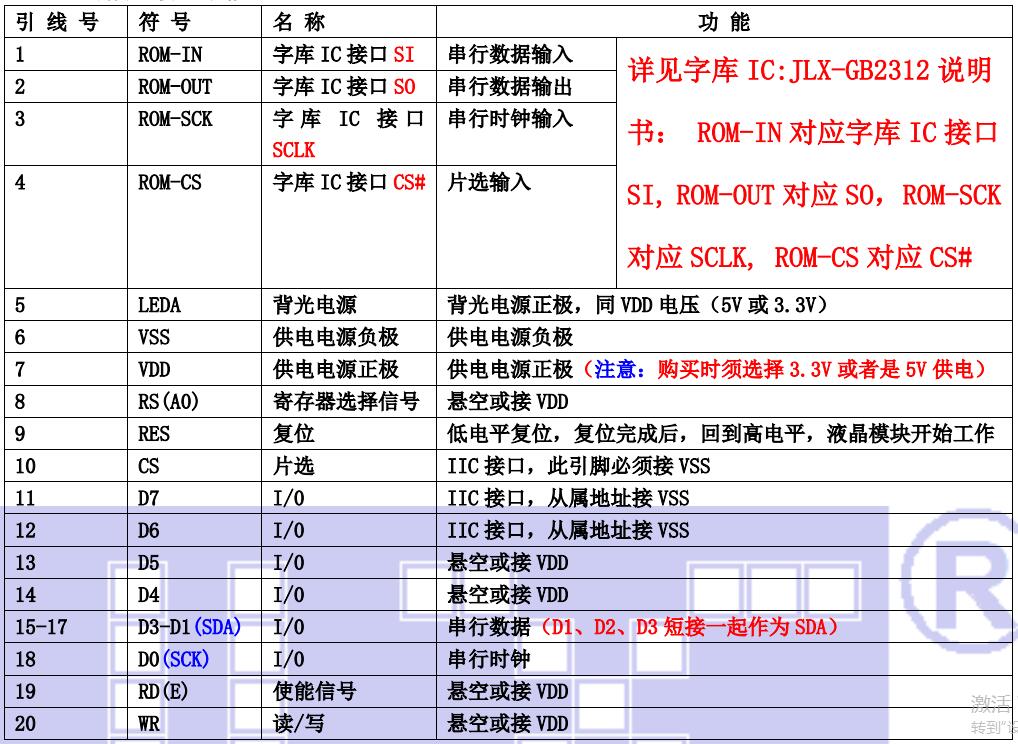

(3)I²C 接口引脚功能


3.产品特点

1. 结构牢,带铁框。
2. IC 采用矽创公司ST75161,功能强大,稳定性好
3.功耗低。
4. 接口简单方便:可采用4 线SPI 串行接口、并行接口,I2C 接口。
5. 工作温度宽:-20℃ ∽ +70℃;
6.储存温度宽:-30℃ ∽ +80℃;
7. 显示内容:
    ●160*160 点阵单色或4 灰度级图片;
    ●或显示5 个×5 行32*32 点阵的汉字;
    ●或显示6 个×6 行24*24 点阵的汉字;
    ●或显示10 个×10 行16*16 点阵的汉字;
    ●或显示其他的ASCII 码等;

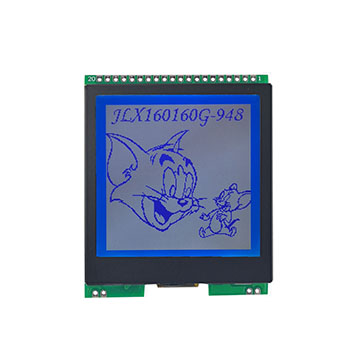

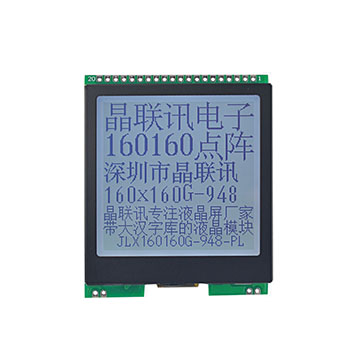

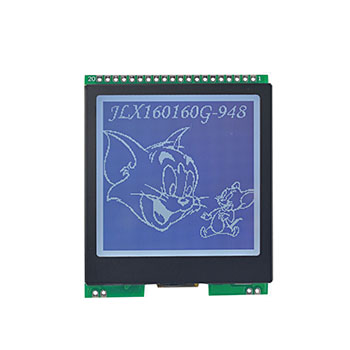

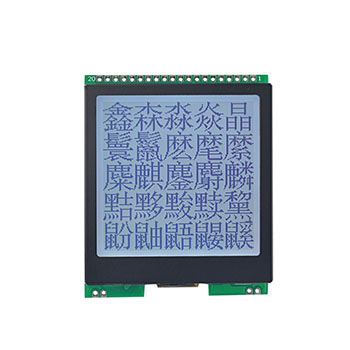

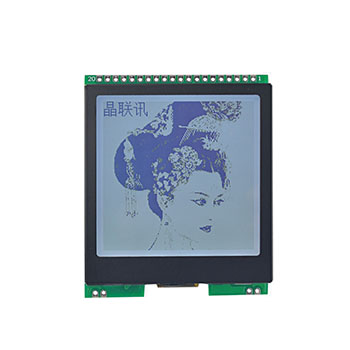

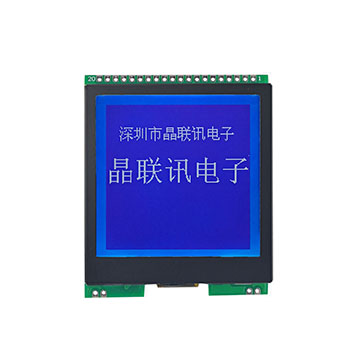

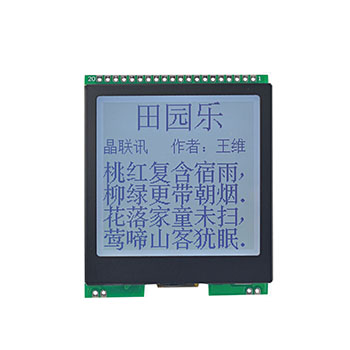

4.产品展示

JLX160160G-948-PL(带大字库)
