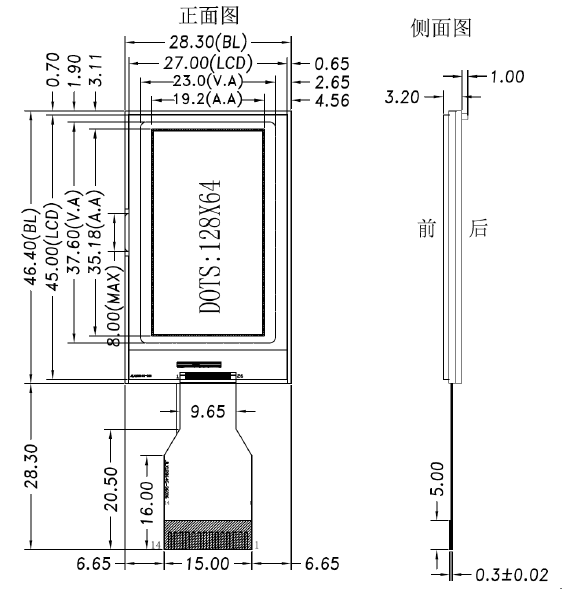

1.产品结构：

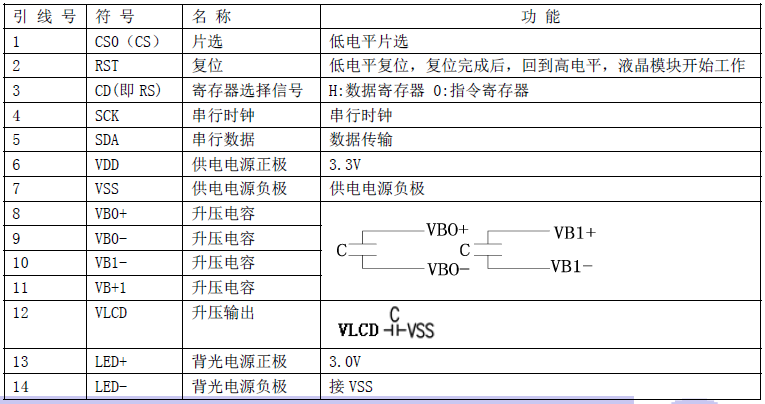

2.引脚功能：

3.产品特点：

1. 结构牢：背光带有挡墙，插接式 FPC。

2. IC 采用 UC1604c,功能强大，稳定性好

3.功耗低: 不带背光 1mW（3.3V*0.3mA）,带背光不大于 150mW（3.3V*45mA）;

4.显示内容:

     （1）128*64点阵单色图片或者64*128点阵单色图片，或其它小于128*64点阵或64*128的单色图片;
     （2）可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 8 字*4 行或 4 字8行；
    （3） 按照 12*12 点阵汉字来计算可显示 10 字*4 行或4字10行；
    （4） 按照 8*16 点阵汉字来计算可显示 16 字*4 行或4字16行；
    （5） 按照 5*8 点阵汉字来计算可显示 21 字*8 行或8字20行；
5. 指令功能强;
6. 接口简单方便:采用 4 线 SPI 串行接口。

7. 工作温度:-20℃ - 70℃;
8. 储存温度:-30℃ - 80℃;

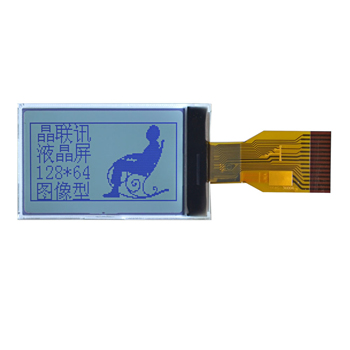

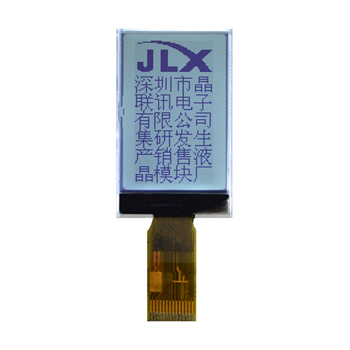

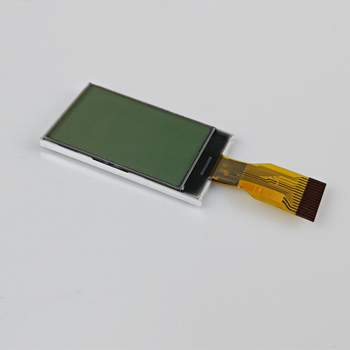

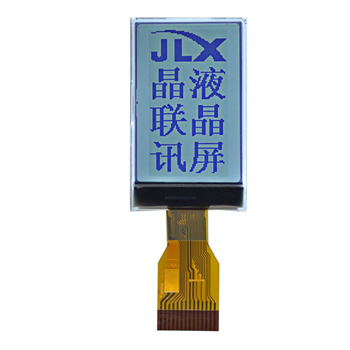

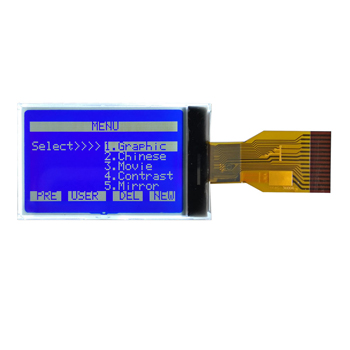

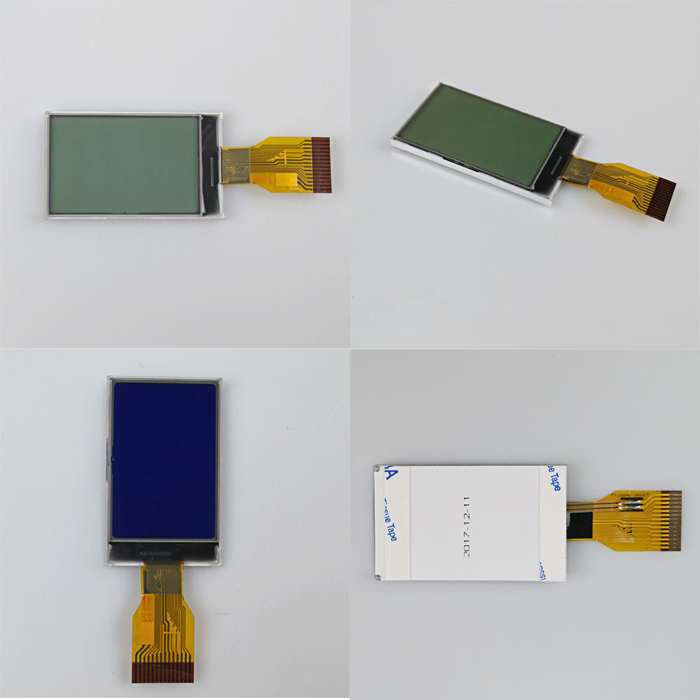

4.产品展示：

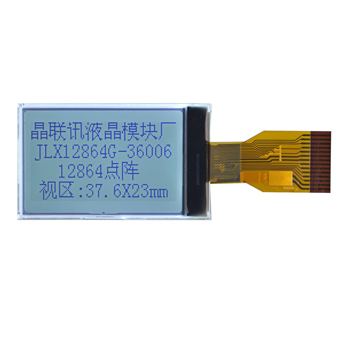

JLX12864G-36006-BN(插接式FPC)

需要焊接式FPC排线的请点击下图：

温馨提示：

带PCB板的可以选择3.3V或5V,带字库或不带字库；不带PCB板的只能是3.3V，不带字库。

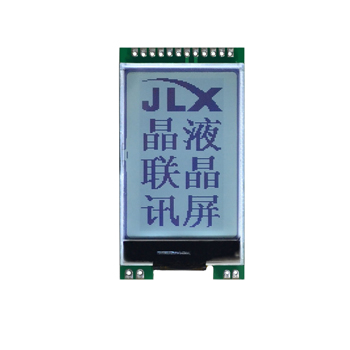

需要带PCB板的请点击下图：
