JLX256128G-920-PL(带大字库)
品名: 液晶模块

型号:JLX256128G-920-PL(带大字库)

点阵:256*128

外形尺寸:72.1*56.4*6.1mm

视窗尺寸:66*37mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST75256(驱动IC) +JLX-GB2312-3207(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

1.产品结构


2.引脚功能

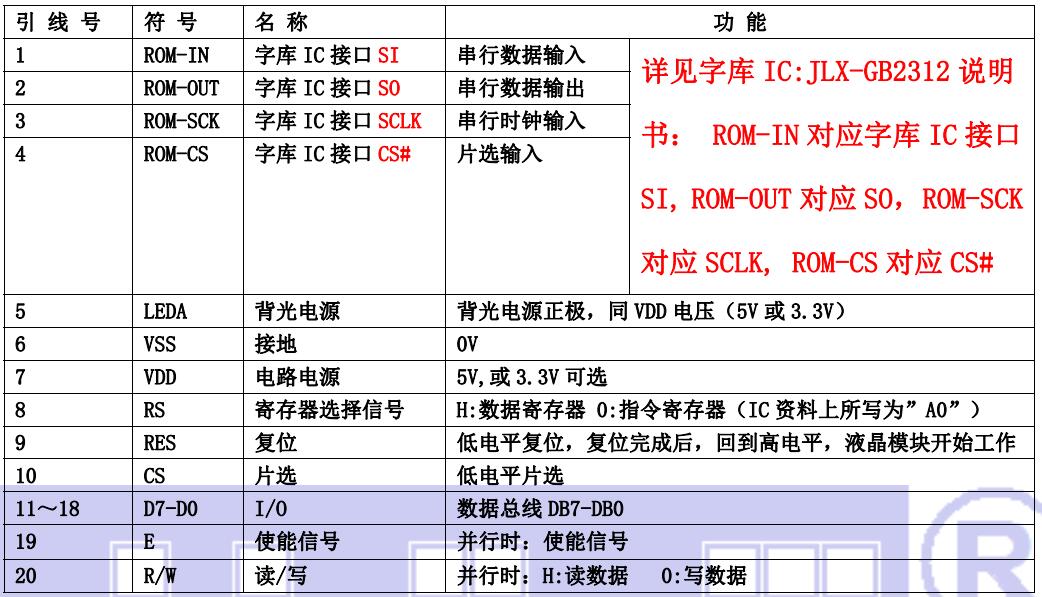

(1)并行时接口引脚功能

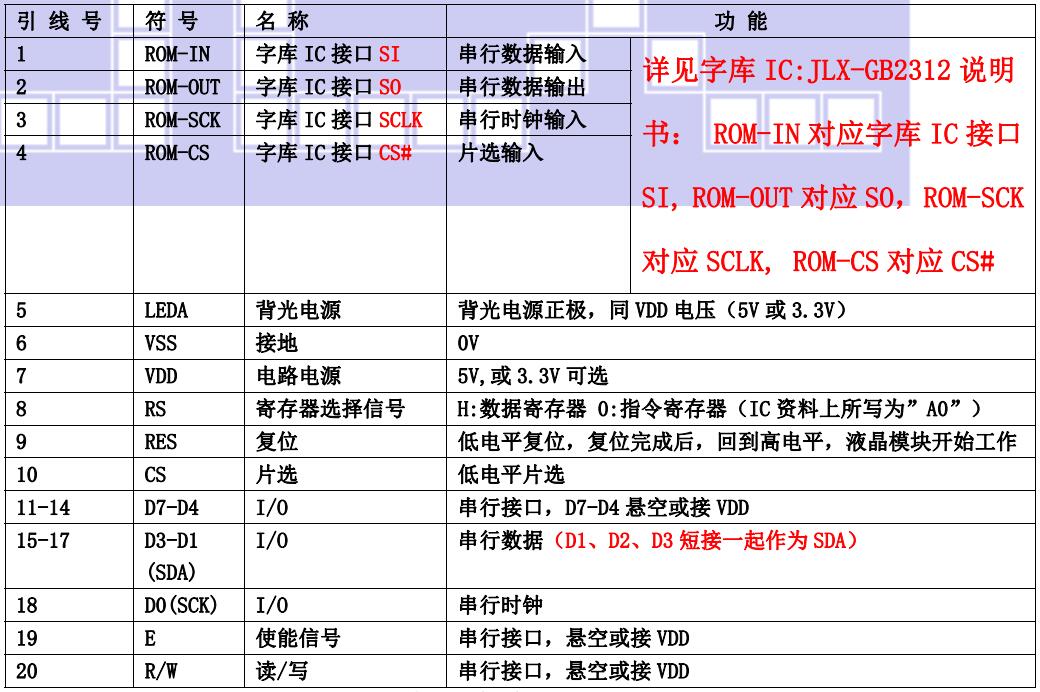

(2)四线串行时接口引脚功能

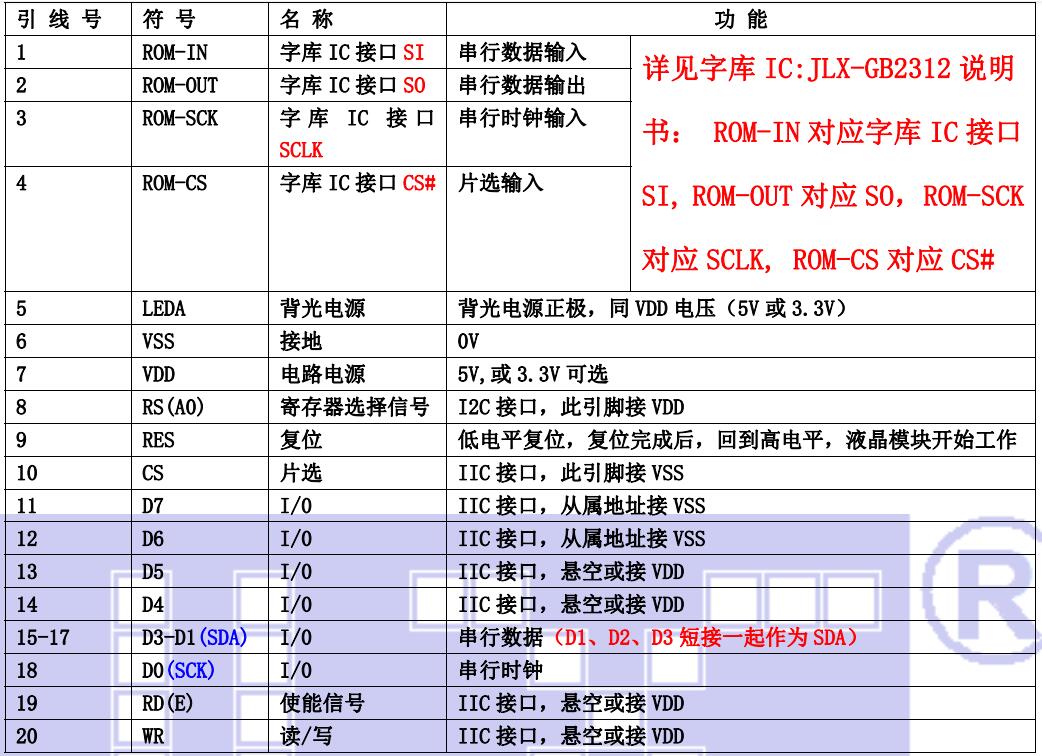

(3)I²C 总线时接口引脚功能



3.产品特点

1.结构牢。
2. IC采用矽创公司ST75256,功能强大,稳定性好
3.功耗低:不带背光3.0mW(3.3V*(0.5mA参考值)),带背光不大于205mW(3.3V*62mA);
4.接口简单方便:可采用4线SPI串行接口、并行接口,I2C接口。
5.工作温度宽:-20℃ - 70℃;
6.储存温度宽:-30℃ - 80℃;
7.显示内容:
     ●256*128点阵单色或4灰度级图片;
     ●或显示8个×4行32*32点阵的汉字;
     ●或显示10个×5行24*24点阵的汉字;
     ●或显示16个×8行16*16点阵的汉字;
     ●或显示其他的ASCII码等;

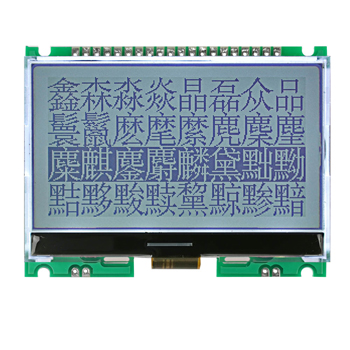

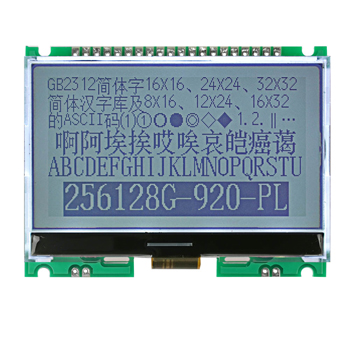

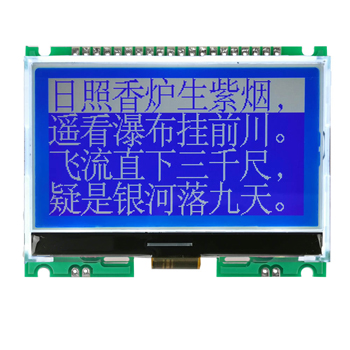

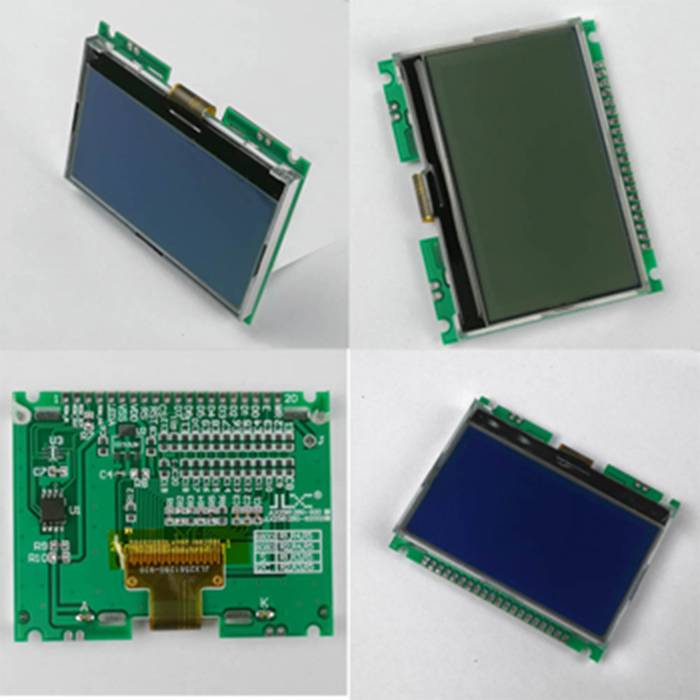

4.产品展示

JLX256128G-920-PL(带大字库)
