JLX12864G-212-PC(带字库)
品名:液晶模块

型号:JLX12864G-212-PC(带字库)

点阵:128*64

外形尺寸:66.25*51.96*7.0mm

视窗尺寸:55.01*27.49mm

显示颜色: 白底黑字

IC: ST7567A (驱动IC) +JLX-GB2312(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统等.


详情

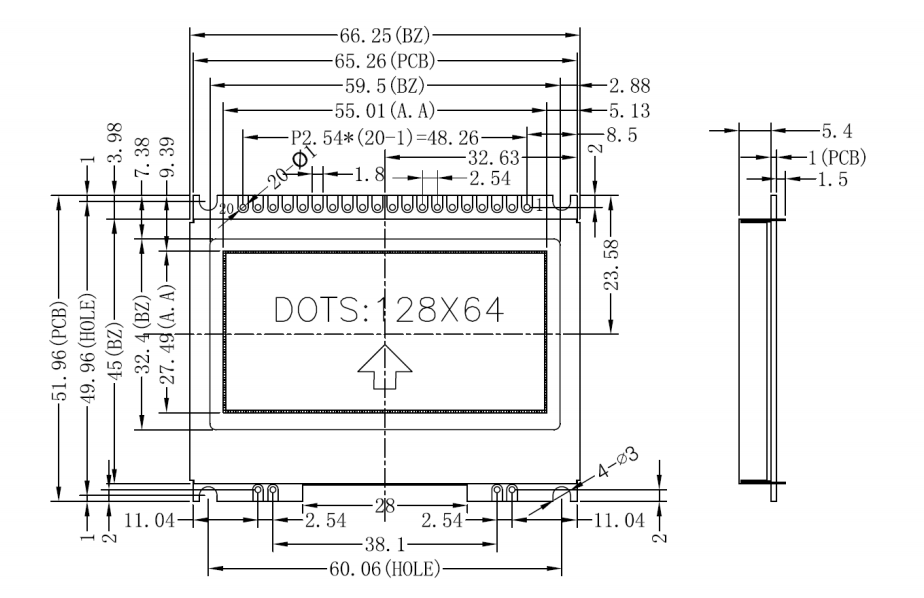

1.产品结构


2.引脚功能

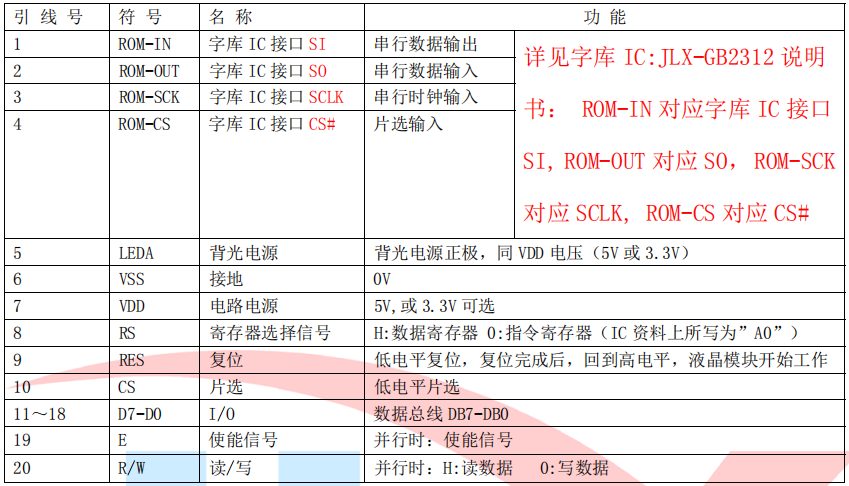

(1)并行时接口引脚功能

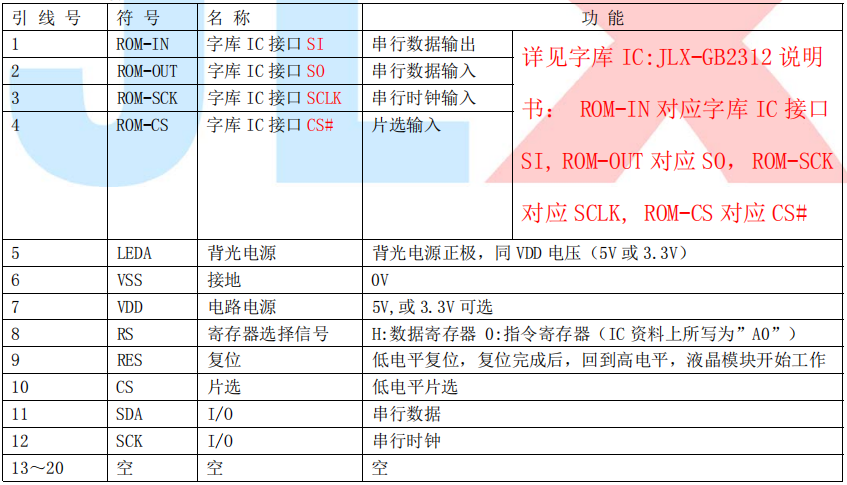

(2)串行时接口引脚功能




3.产品特点

1. 结构牢:背光带有挡墙、焊接式FPC、PCB、铁框。
2.IC 采用矽创公司ST7567A,功能强大,稳定性好
3. 功耗低: 1~100mW(关掉背光:0.3mA@3.3V,打开背光不大于100mW);
4. 显示内容:
     ●128*64 点阵单色图片;
     ●可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可显示8字/行*4 行。按照12*12 点阵汉字来计算可显示10 字/行*4 行。
5. 指令功能强:可组合成各种输入、显示、移位方式以满足不同的要求;
6. 接口简单方便: 可采用4 线SPI 串口,或选择并口(6800 时序和8080 时序可选)。
7. 工作温度宽:-20℃ - 70℃,储存温度宽:-30℃ - 80℃;

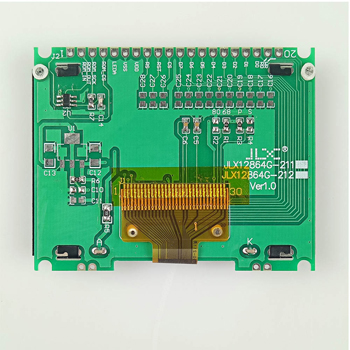

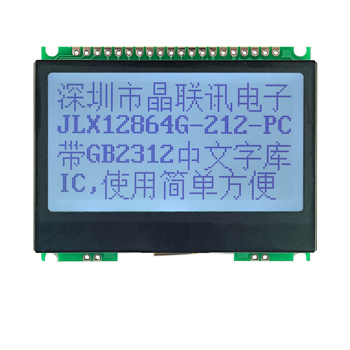

4.产品展示




JLX12864G-212-PC(带字库)
