JLX1602G-916-BN(插针式)
品名: 液晶模块

型号:JLX1602G-916-BN(插针式)

点阵:1602

外形尺寸:41.5*24.3*3.9mm

视窗尺寸:37.6*13.8mm

显示颜色:白底黑字

IC: ST7032S

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

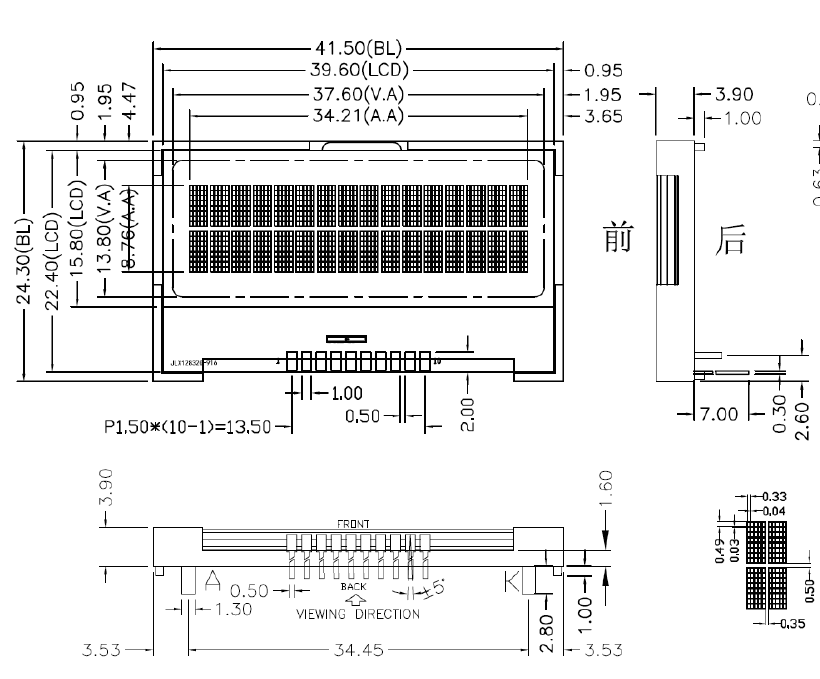

1.产品结构

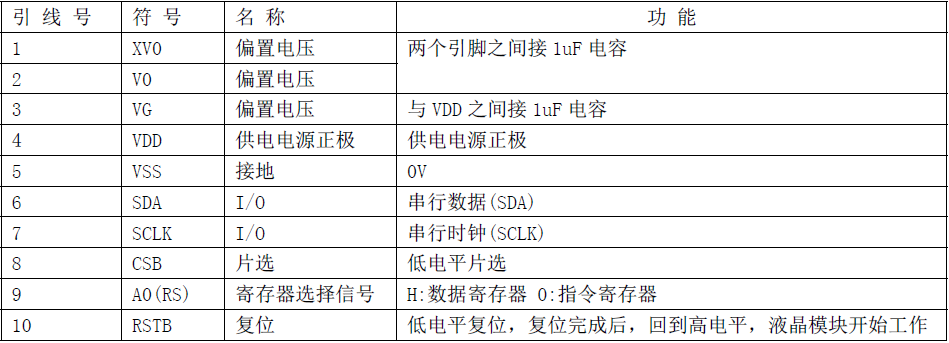

2.引脚功能:



3.产品特点:

1. 重量轻;

2 .体积小;
3. 结构牢:背光带有双面胶,针脚式连接;
4.IC 采用 ST7032S,功能强大,稳定性好;
5. 功耗低: 1~100mW(关掉背光:0.3mA@3.3V,打开背光不大于 100mW);

6 .显示内容:256 种字符(5×8 点字型); 可自编 8 种(5×8)种字符,(注每显示一个界面最多可以达到 8 个自编字符,但更换显示界面后可再编。

7 .指令功能强:可组合成各种输入、显示、移位方式以满足不同的要求;

8. 接口简单方便: 采用串行接口;
9 .工作温度:-20℃ - 70℃。

10 .储存温度:-30℃ - 80℃。

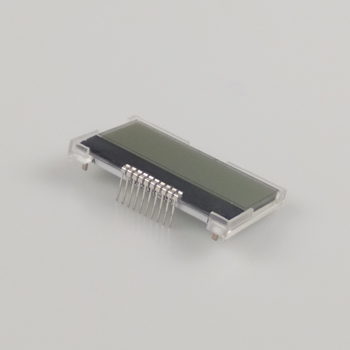

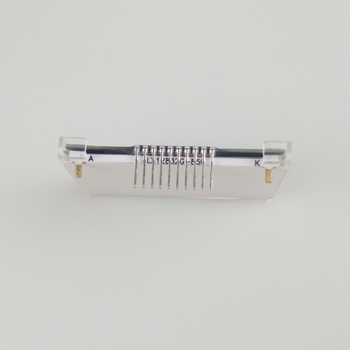

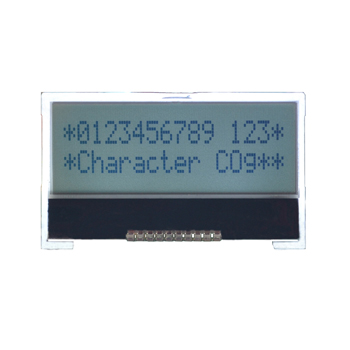

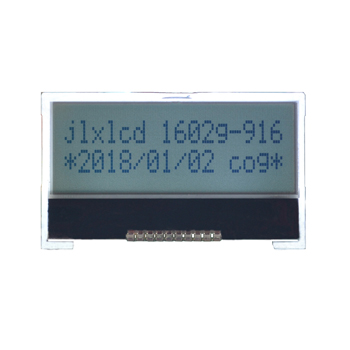

4.产品展示:

JLX1602G-916-BN(插针式)

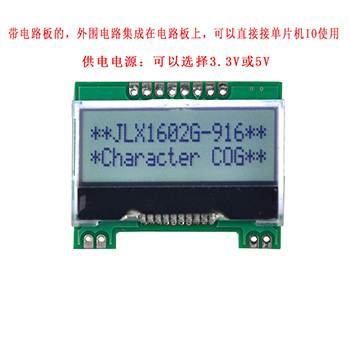

需要带PCB板的请点击下图:
