JLX320240G-905-PL(带大字库)
品名: 液晶模块

型号:JLX320240G-905-PL(带大字库)

点阵:320*240

外形尺寸:135.1*123.3*8.0mm

视窗尺寸:121.6*91.548mm

显示颜色: 白底黑字

IC: ST75320ST7586S(驱动IC) +JLX-GB2312-3207(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

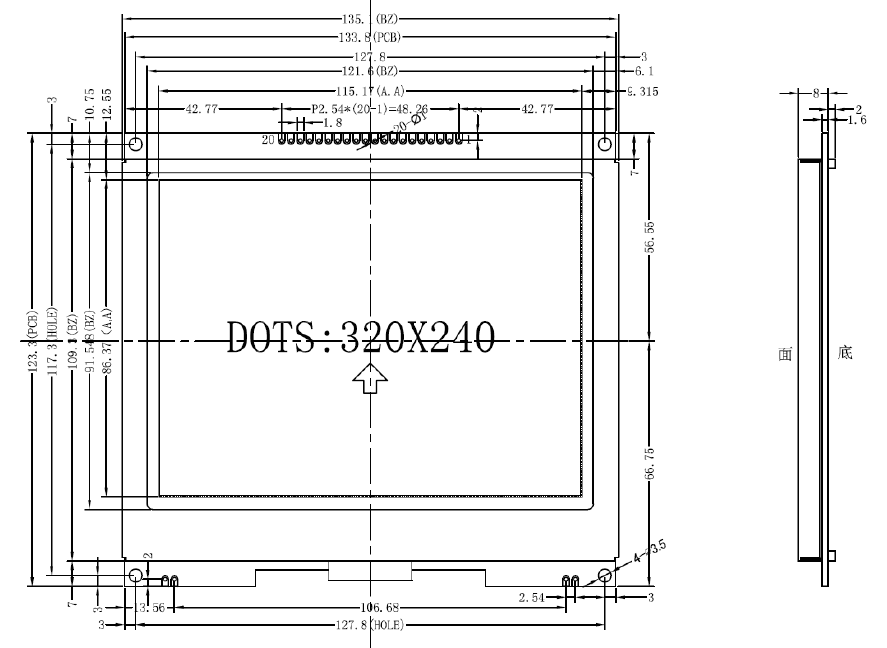

1.产品结构


2.引脚功能

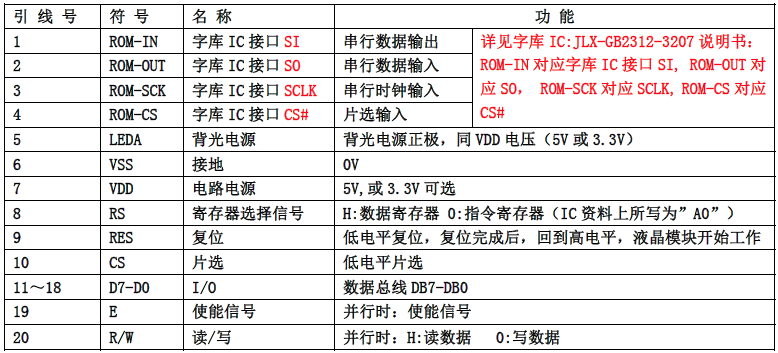

(1)并行时接口引脚功能

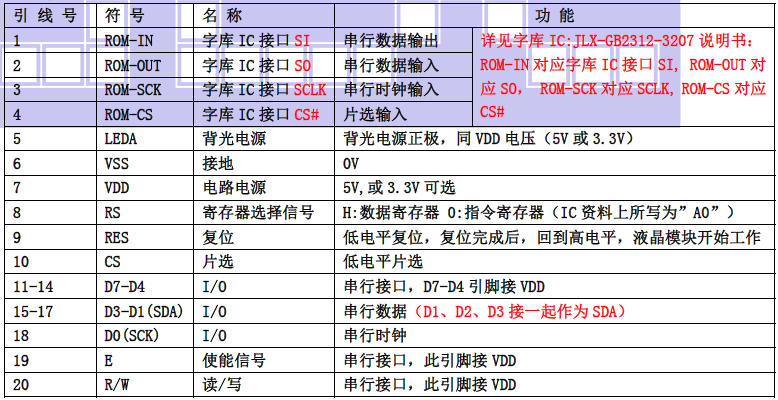

(2)四线串行时接口引脚功能


3.产品特点

1. 结构牢,带档墙背光及铁框。
2. IC 采用矽创公司ST75320,功能强大,稳定性好
3. 功耗低。
4. 接口简单方便:可采用4 线SPI 串行接口、并行接口。
5. 工作温度宽:-20℃ - 70℃;
6. 储存温度宽:-30℃ - 80℃;
7. 显示内容:
●320*240 点阵单色图片;
●或显示10 个×7 行32*32 点阵的汉字;
●或显示13 个×10 行24*24 点阵的汉字;
●或显示20 个×15 行16*16 点阵的汉字;
●或显示其他的ASCII 码等;

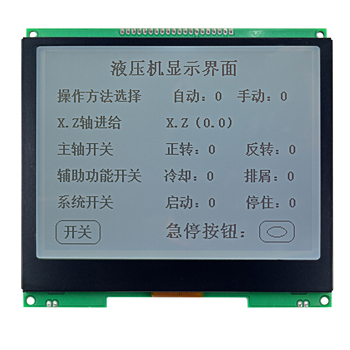

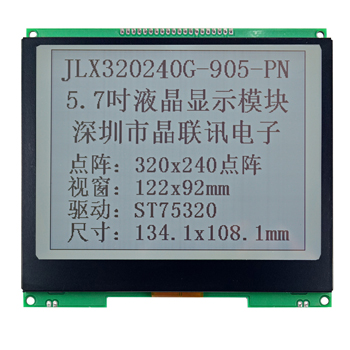

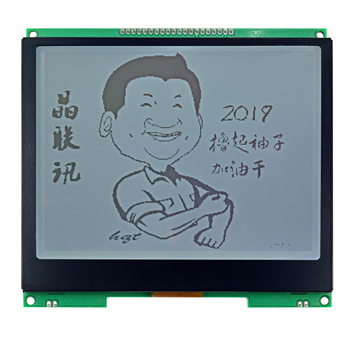

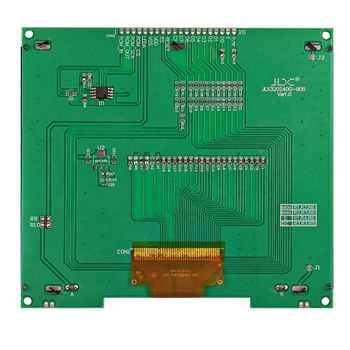

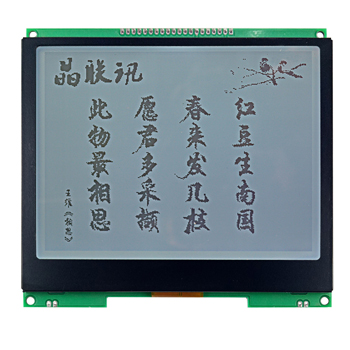

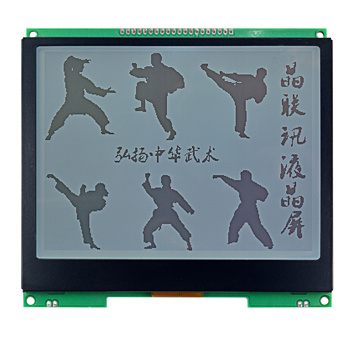

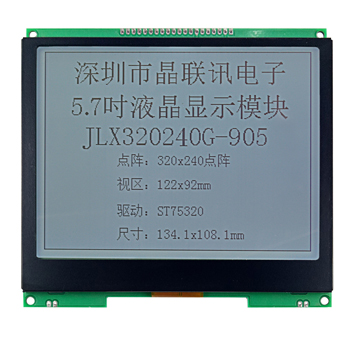

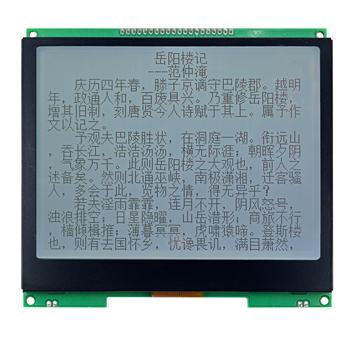

4.产品展示

JLX320240G-905-PL(带大字库)
