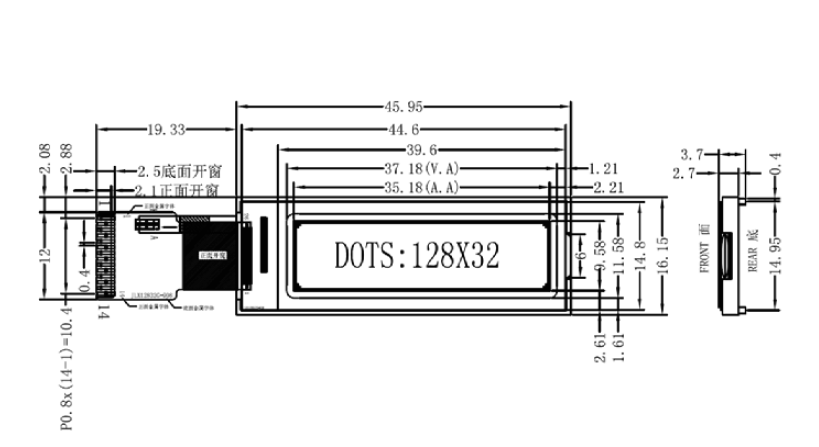

1.产品结构：

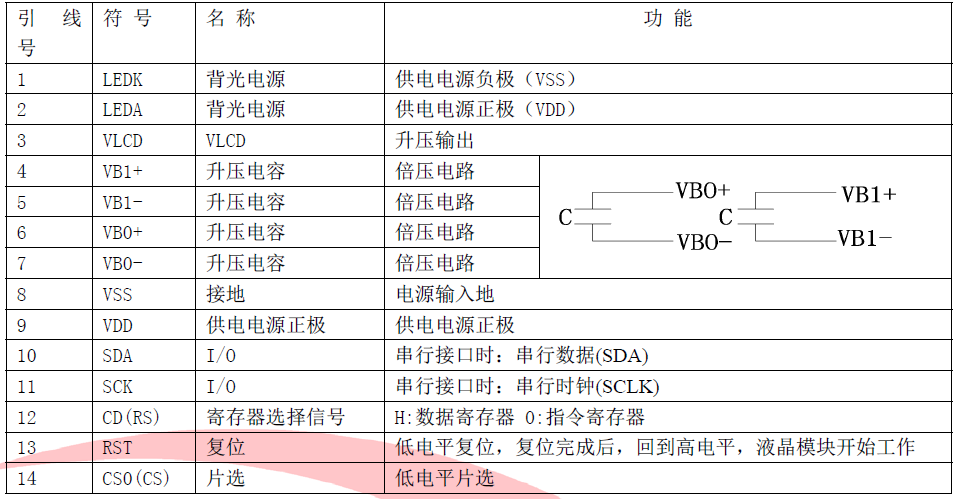

2.引脚功能：

3.产品特点：

1. 结构轻、薄、带背光、焊接式 FPC。
2. IC 采用 UC1604c,功能强大，稳定性好
3.3功耗低:当电压为 3.3V 时，功耗低：不带背光 1mW（3.3V*0.3mA）,带背光不大于 50mW
（3.3V*15mA）;
4. 显示内容:
   ● 128*32 点阵单色图片;
   ● 可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 8字*2 行。

   ● 按照 12*12 点阵汉字来计算可显示 10 字/行*2 行。
   ● 可显示 16 个*2 行 8*16 点阵的英文、数字、符号。
   ● 可显示 21 个*4 行 5*8 点阵的英文、数字、符号。
5.指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转 180 度使用）。

6.接口简单方便: 采用 4 线 SPI 串口
7.工作温度:-20℃ - +70℃;

8.工作温度:-30℃ - +80℃;

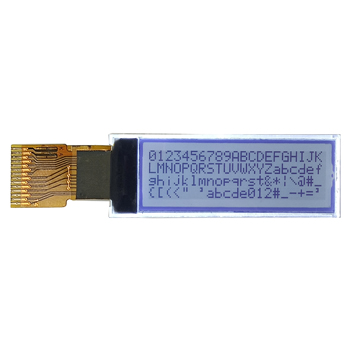

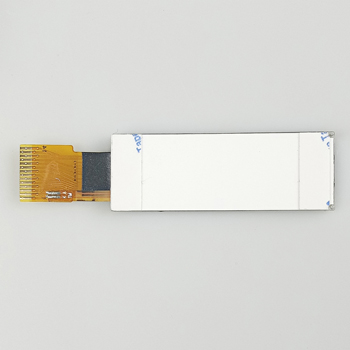

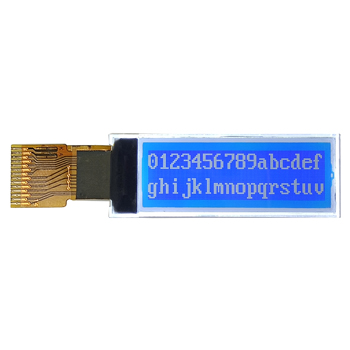

4.产品展示：

JLX12832G-908-BN(焊接式FPC)
