JLX19232G-907-BN(焊接式FPC)
品名: 液晶模块

型号:JLX19232G-907-BN(焊接式FPC)

点阵:192*32

外形尺寸:56*15.2*3.3mm

视窗尺寸:47.68*10mm

显示颜色: 白底黑字/蓝底白字可选

IC: UC1604C

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

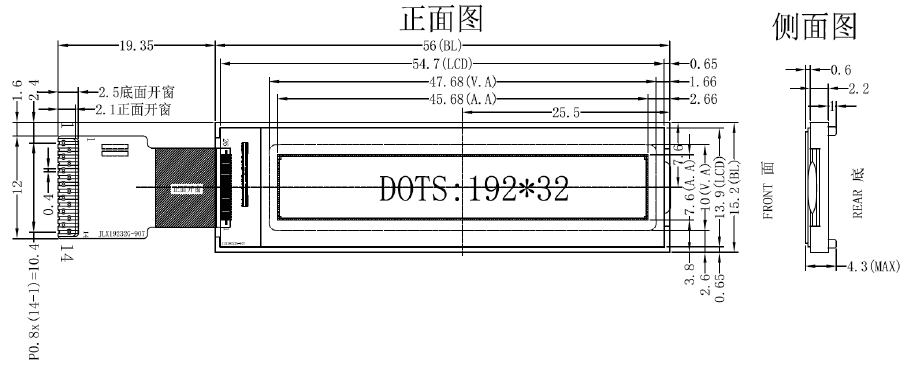

1.产品结构

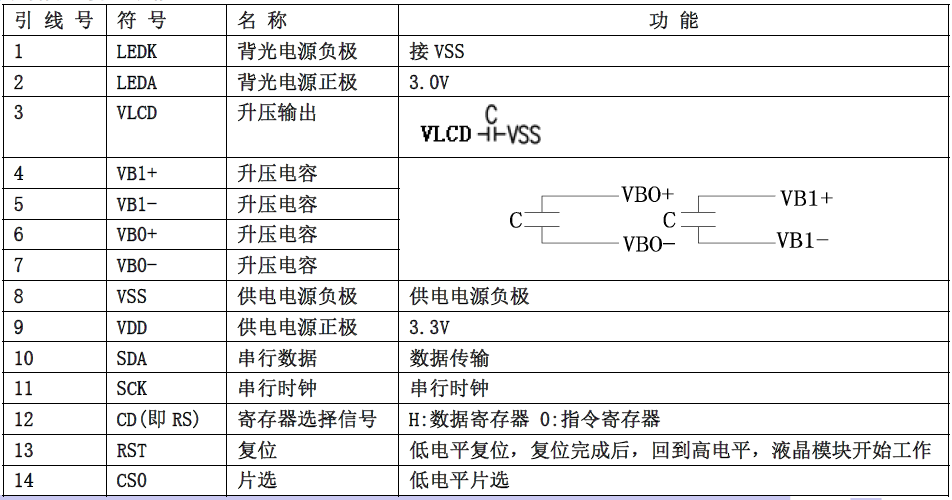

2.引脚功能


3.产品特点

1. 结构牢:背光带有挡墙,焊接式FPC。
2. IC 采用UC1604c,功能强大,稳定性好
3. 功耗低: 不带背光1mW(3.3V*0.3mA),带背光不大于51mW(3.3V*15mA);
4.显示内容:
     (1)192*32 点阵单色图片或者32*192 点阵单色图片,或其它小于192*32 点阵或32*192
的单色图片;
     (2)可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可
显示12 字*2 行或2 字12 行;
     (3)按照 8*16 点阵汉字来计算可显示24 个*2 行或4 个12 行;
     (4)按照 5*8 点阵汉字来计算可显示32 个*4 行或4 个24 行;
5. 指令功能强;
6. 接口简单方便:采用4 线SPI 串行接口。

7. 工作温度:-20℃ - 70℃;
8. 储存温度:-30℃ - 80℃;

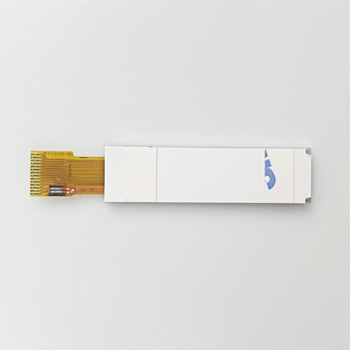

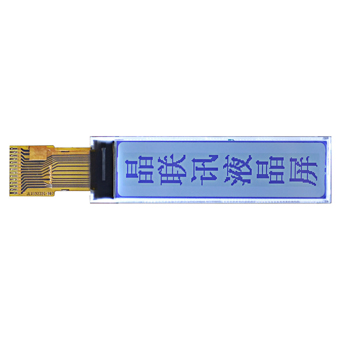

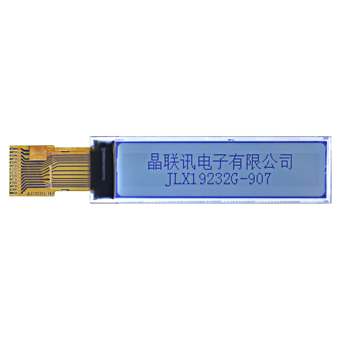

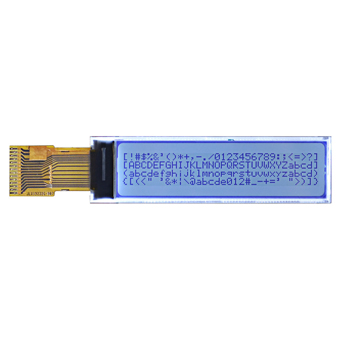

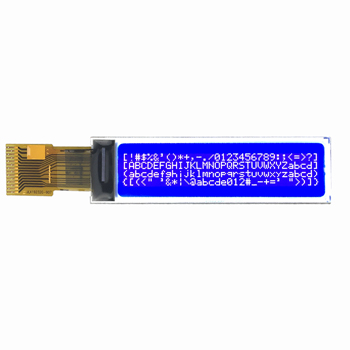

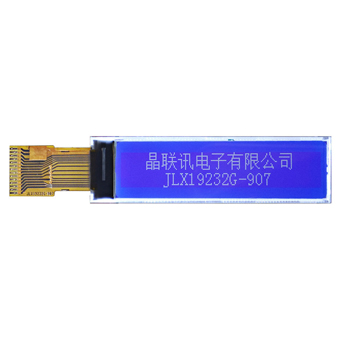

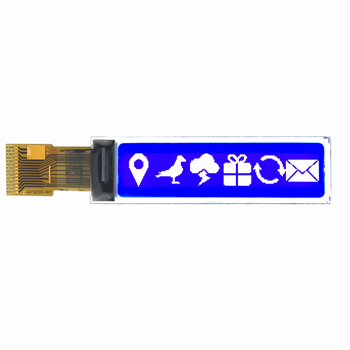

4.产品展示


JLX19232G-907-BN(焊接式FPC)
