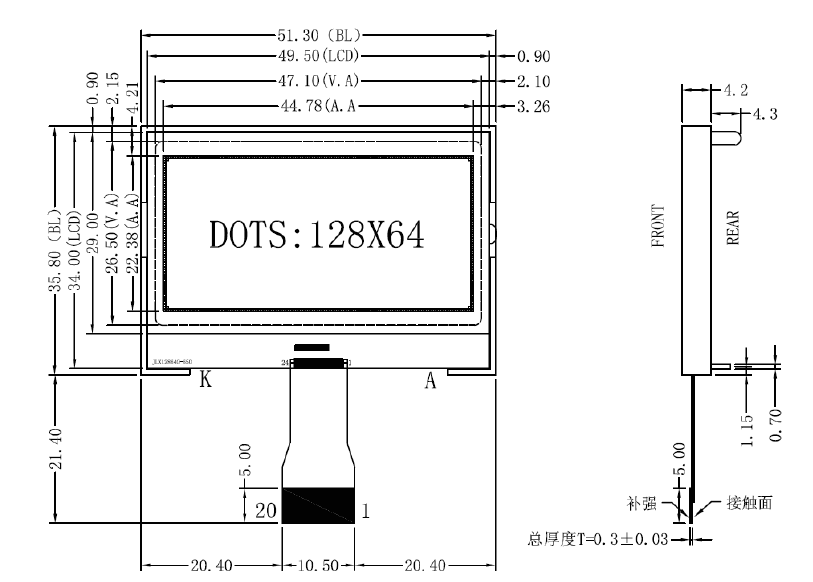

1.产品结构：

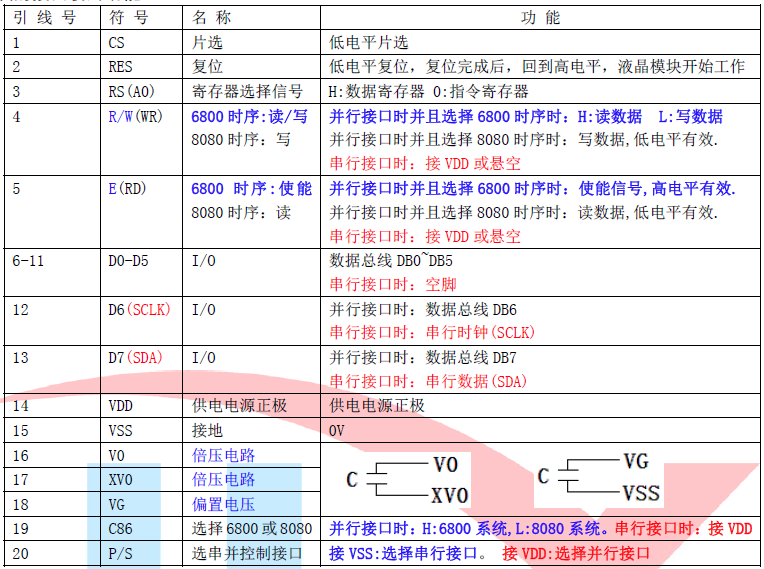

2.引脚功能：

3.产品特点：

1. 结构牢：背光带有挡墙，插接式 FPC。
2. IC 采用矽创公司 ST7567,功能强大，稳定性好
3. 功耗低:1～100mW（关掉背光：0.3mA@3.3V,打开背光不大于 100mW）;

4. 显示内容:
      ● 128*64 点阵单色图片;
      ● 可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 8字/行*4 行。按照 12*12 点阵汉字来计算可显示 10 字/行*4 行。

5.指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转 180 度使用）。并口时：可以“读-改-写”;

7. 工作温度:-20℃ - 70℃，

8. 储存温度:-30℃ - 80℃；

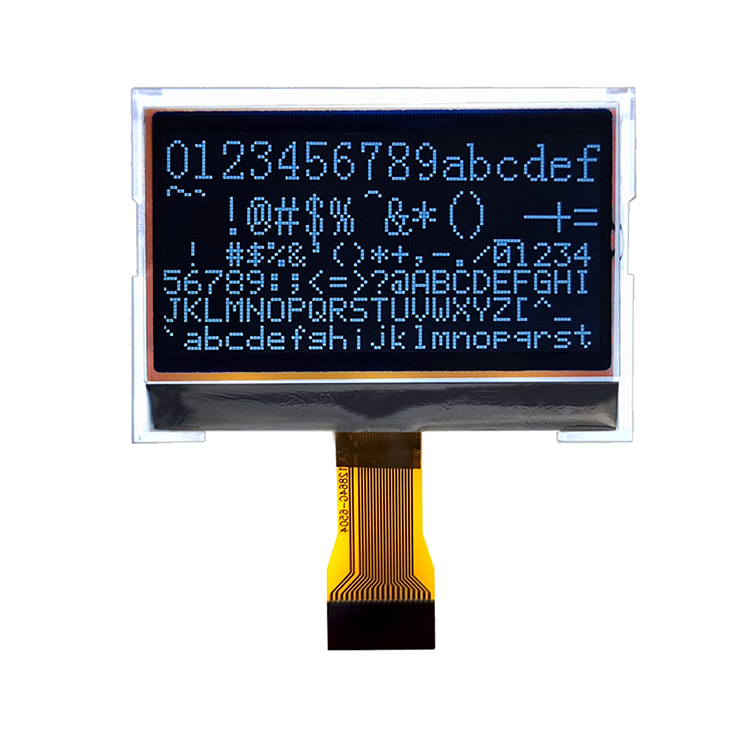

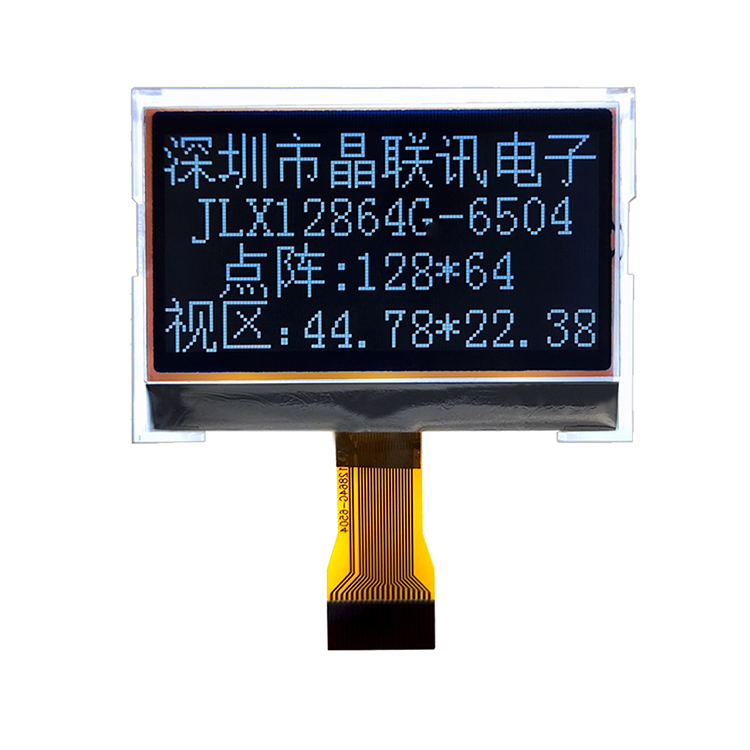

4.产品展示：

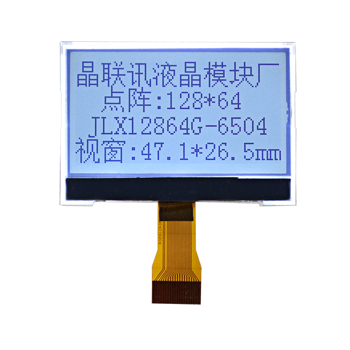

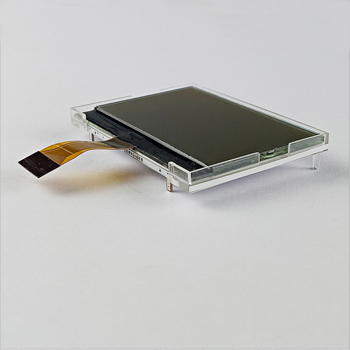

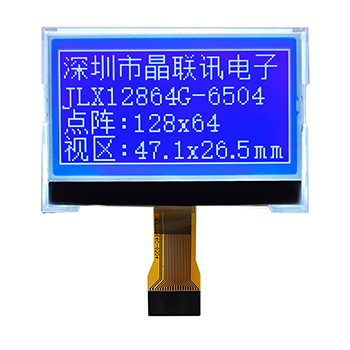

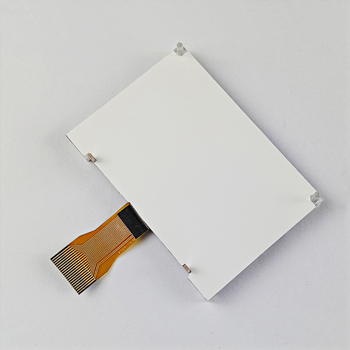

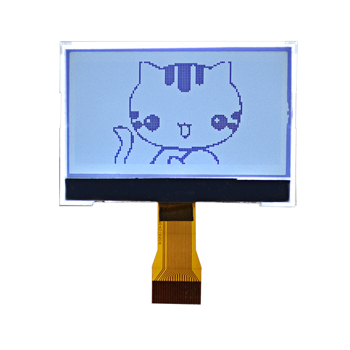

JLX12864G-6504-BN（插接式FPC）

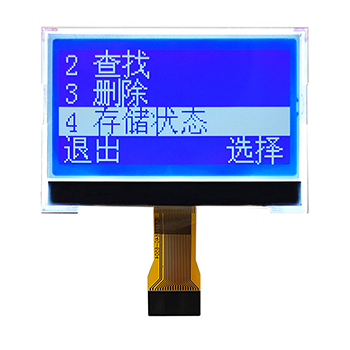

需要焊接式FPC排线的请点击下图：

温馨提示：

带PCB板的可以选择3.3V或5V,带字库或不带字库；不带PCB板的只能是3.3V，不带字库。

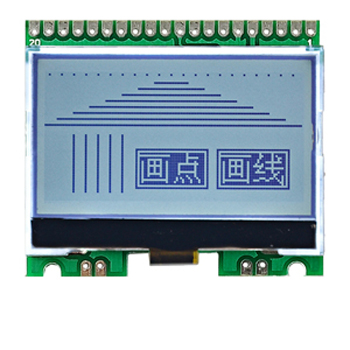

需要带PCB板的请点击下图：
