JLX19296G-690-PC(带字库)
品名:液晶模块

型号:JLX19296G-690-PC(带字库)

点阵:196*96

外形尺寸:66.25*52.16*5.95mm

视窗尺寸:60.5*33.4mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST75256(驱动IC) +JLX-GB2312(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.
详情

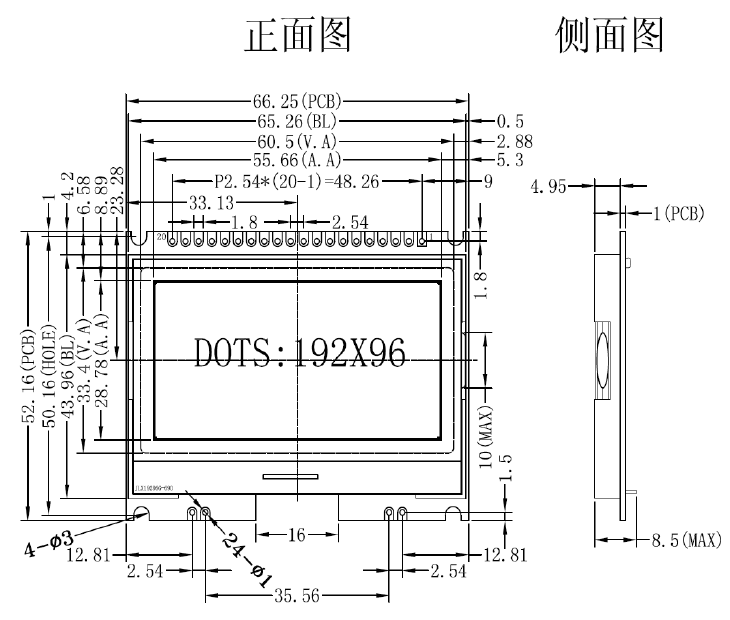

1.产品结构

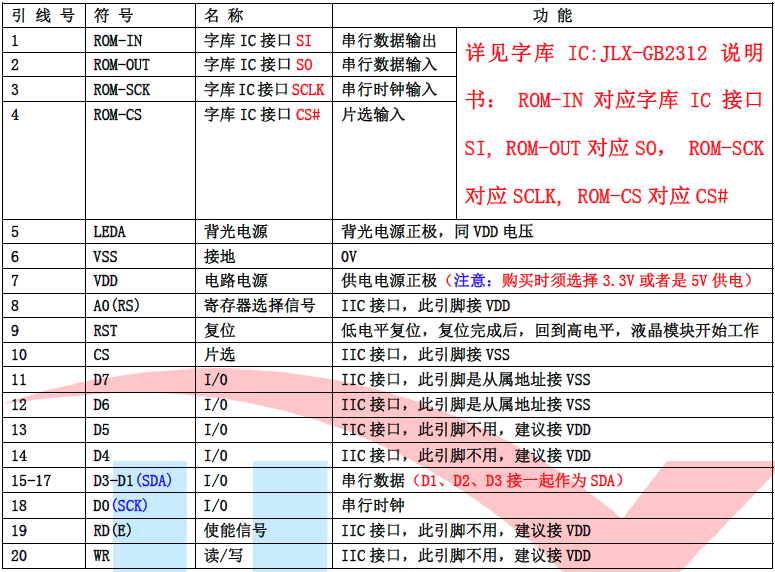

2.引脚功能

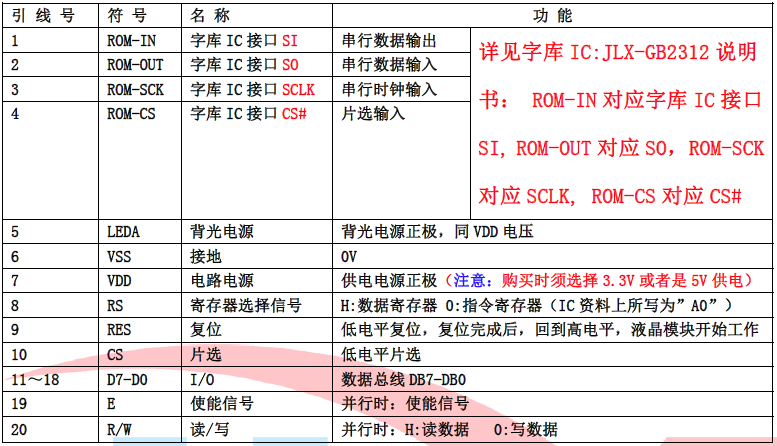

(1)并行时接口引脚功能

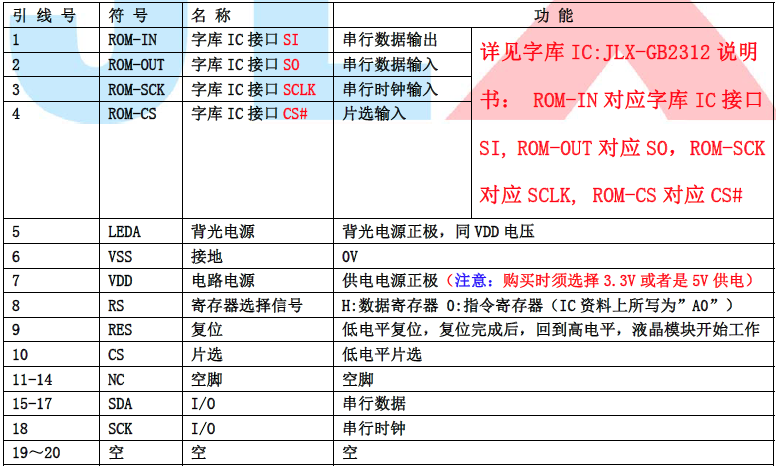

(2)四线串行时接口引脚功能

(3)I²C 总线时接口引脚功能



3.产品特点

1. 结构牢:背光带有挡墙,焊接式FPC。
2. IC 采用矽创公司ST75256,功能强大,稳定性好
3. 功耗低: 不带背光3.8mW(3.3V*(1.15mA 测试最大值)),带背光不大于153mW(3.3V*45mA);
4. 显示内容:
     (1)192*96 点阵单色图片,或其它小于192*96 点阵的单色图片;
     (2)可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可
显示12 字*6 行;
     (3)按照 8*16 点阵汉字来计算可显示24 字*6 行;
     (4)按照 5*8 点阵汉字来计算可显示32 字*12 行;
5. 指令功能强: 可软件调对比度、行列扫描方向可改(可旋转180 度使用);
并口时:可以“读-改-写”;
6. 接口简单方便: 采用串行接口,或选择并口(6800 时序和8080 时序可选),或I2C(IIC)
接口。
7. 工作温度:-20℃ - 70℃;
8. 储存温度:-30℃ - 80℃;


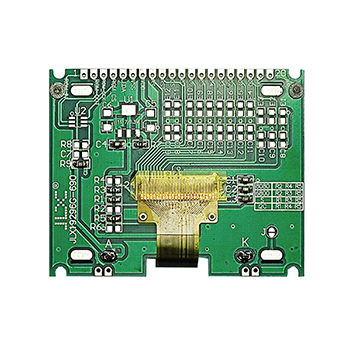

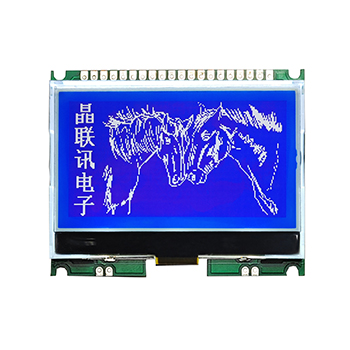

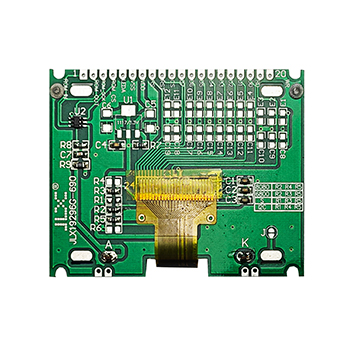

4.产品展示

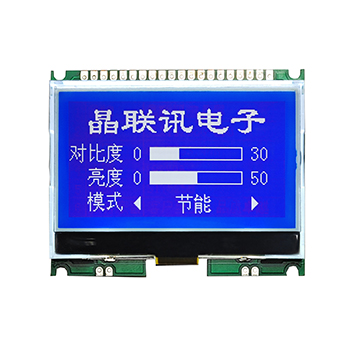

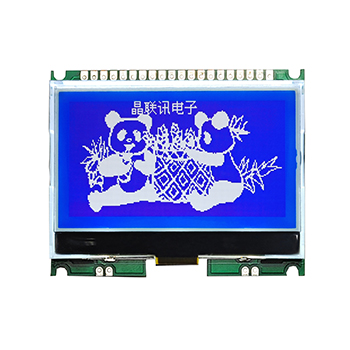

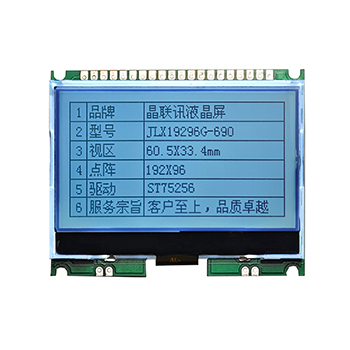

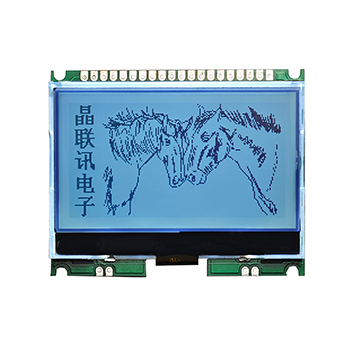

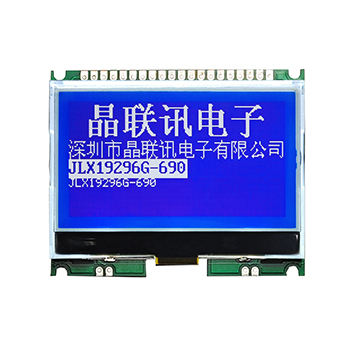

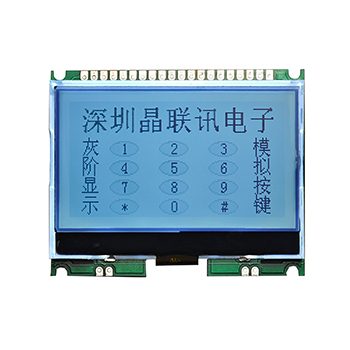

JLX19296G-690-PC(带字库)
