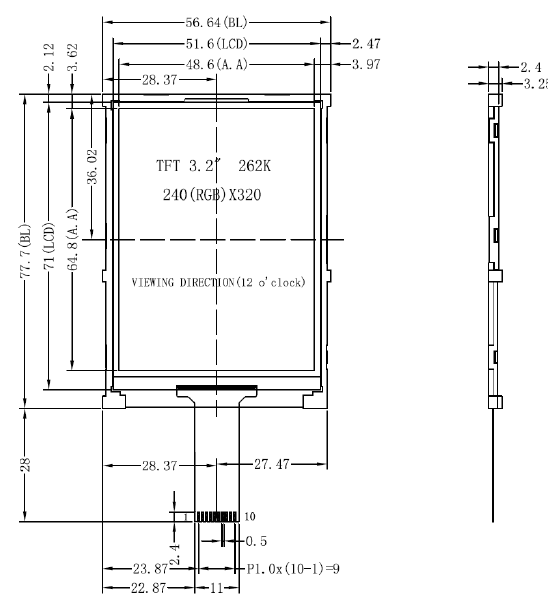

1.产品结构：

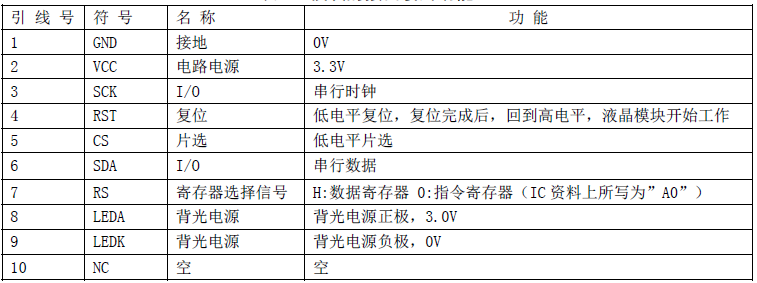

2.引脚功能：

3.产品特点：

1. 结构轻、薄、带背光。
2. IC 采用ST7789V,功能强大，稳定性好
3. 显示内容:
     ●240*320 点阵彩色图片;
     ●可选用32*32 点阵或其他点阵的图片来自编汉字，按照32*32 点阵汉字来计算可显示10 个字/行*7 行。
     ●可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可显示20 个字/行*15 行。
4. 指令功能强：例如可以用指令控制显示内容顺时针旋转90、逆时针旋转90°或倒立竖放。
5. 接口简单方便:采用串行接口。
6. 工作温度宽:-20℃ - 70℃;

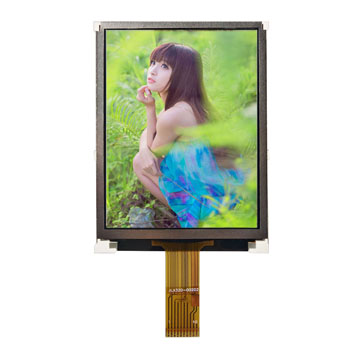

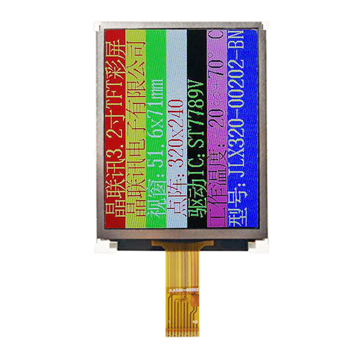

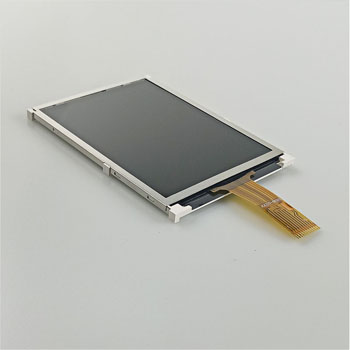

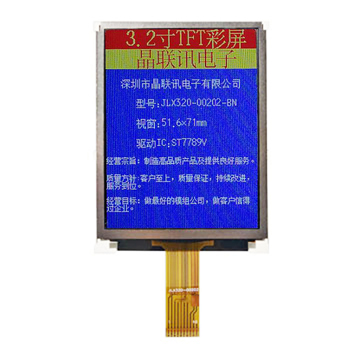

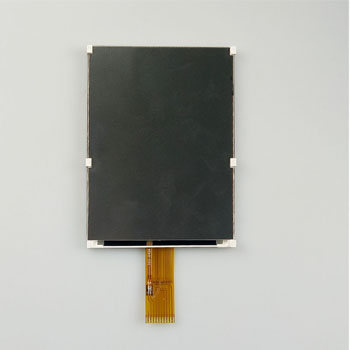

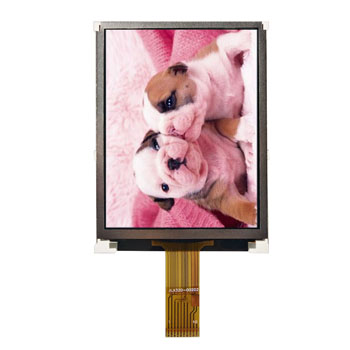

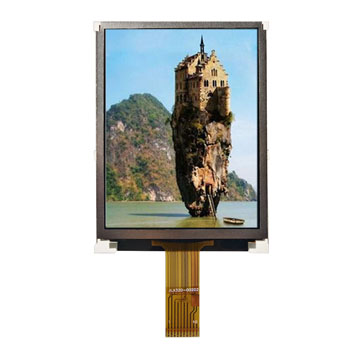

4.产品展示：

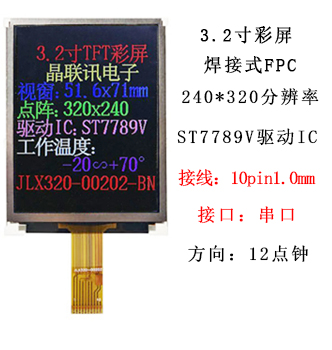

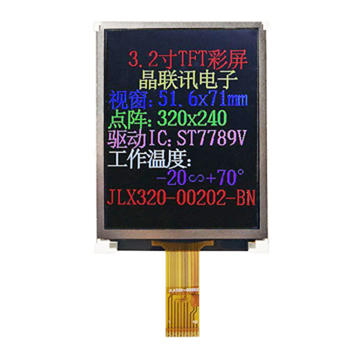

JLX320-00202-BN(焊接式FPC)

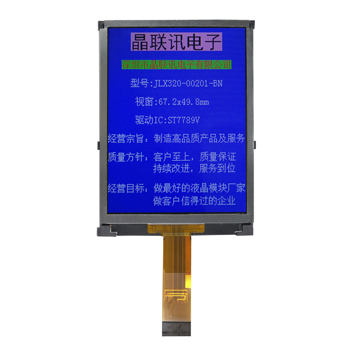

需要插座式FPC排线的请点击下图：
