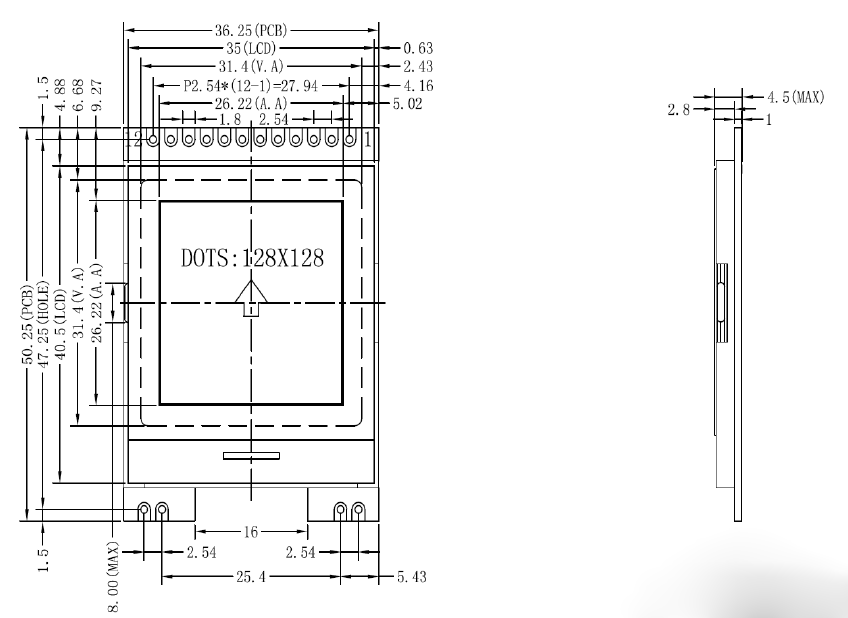

1.产品结构：

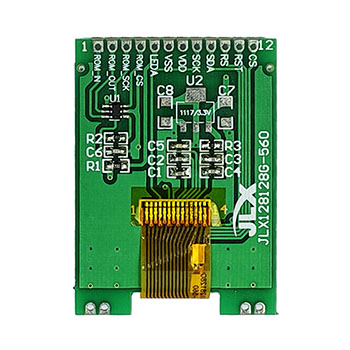

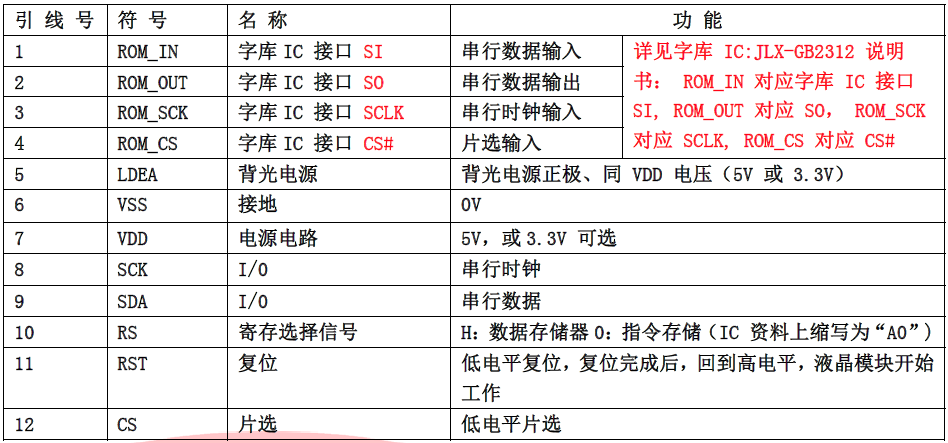

2.引脚功能：

3.产品特点：

1. 结构牢。

2. IC 采用ST7571,功能强大，稳定性好。
3. 功耗低:1 - 100mW（不带背光1mW <3.3V@0.3mA>,带背光不大于100mW<3.3V@30mA>）;
4. 显示内容:
     ●128*128 点阵单色图片或4 灰度级的图片，
     ●或显示8 个×8 行=64 个的16*16 点阵的汉字，按照12*12 点阵汉字来计算可显示10
字/行*10 行。
     ●或显示16 个×8 行=128 个的8*16 点阵的英文、数字、符号。
     ●或显示21 个×16 行的5*8 点阵的英文、数字、符号。;
     ●可选用16*16 点阵或其他点阵的图片来自编汉字也可配合晶联讯字库IC（JLX-GB2312）
来显示汉字。
5. 指令功能强;
6. 接口简单方便:4 线SPI 串口。
7.工作温度:-20℃ - 70℃;
8.储存温度:-30℃ - 80℃;

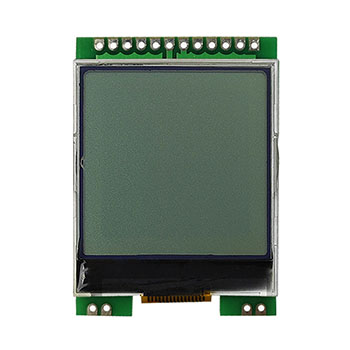

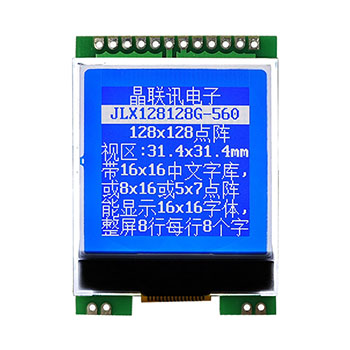

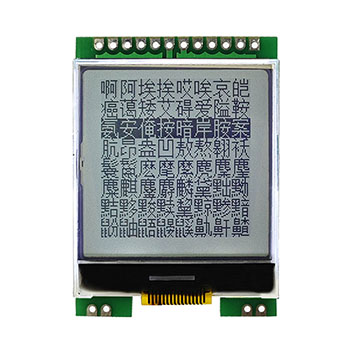

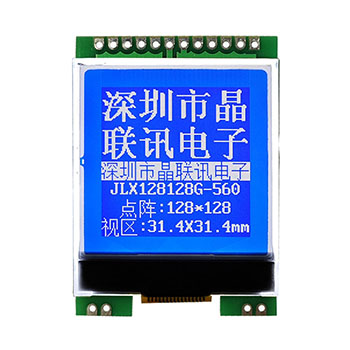

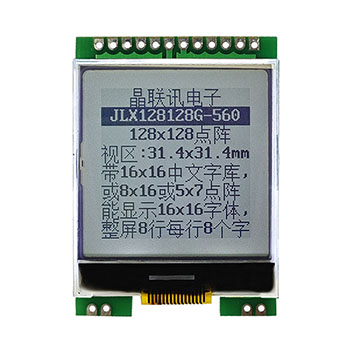

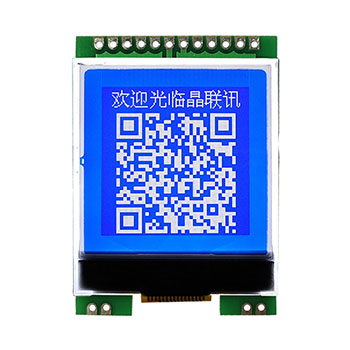

4.产品展示：

JLX128128G-560-PC（带汉字库）
