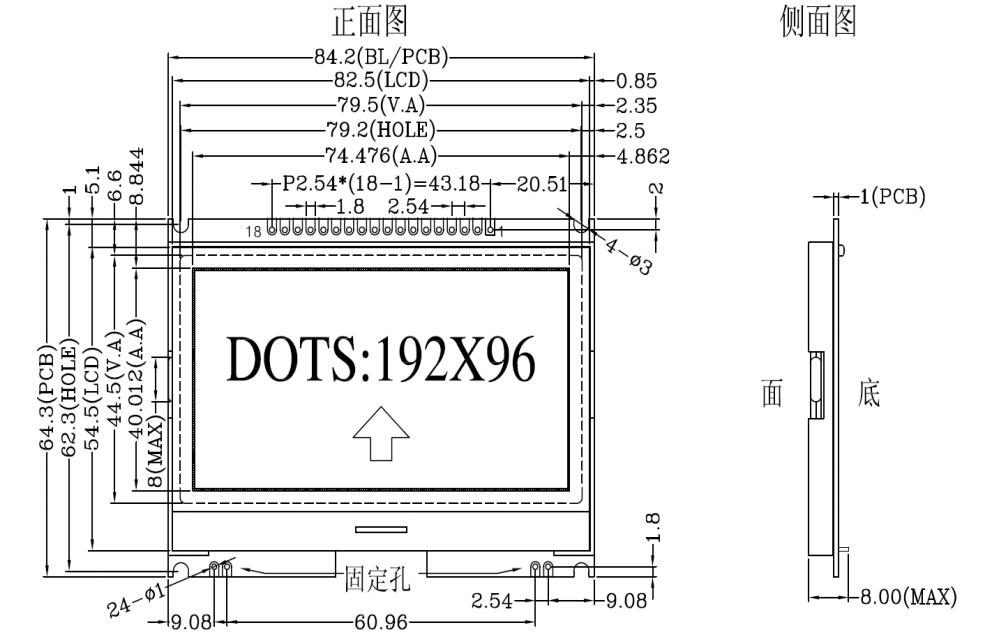

1.产品结构：

2.引脚功能：

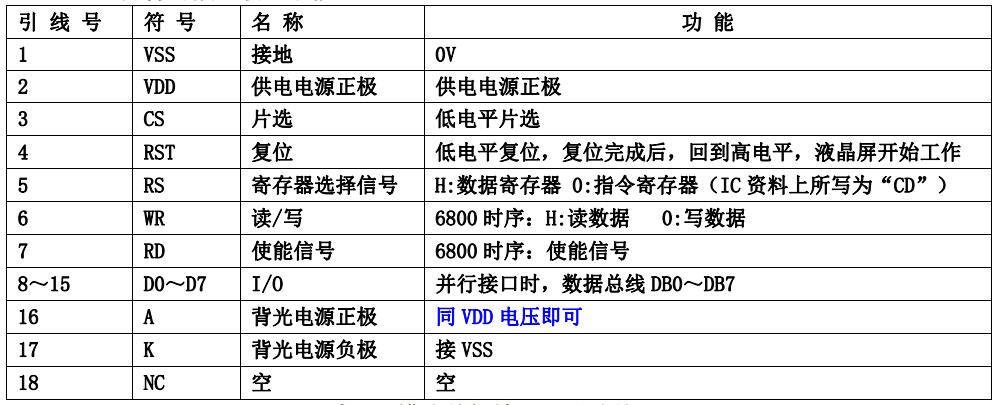

（1）并行时接口引脚功能

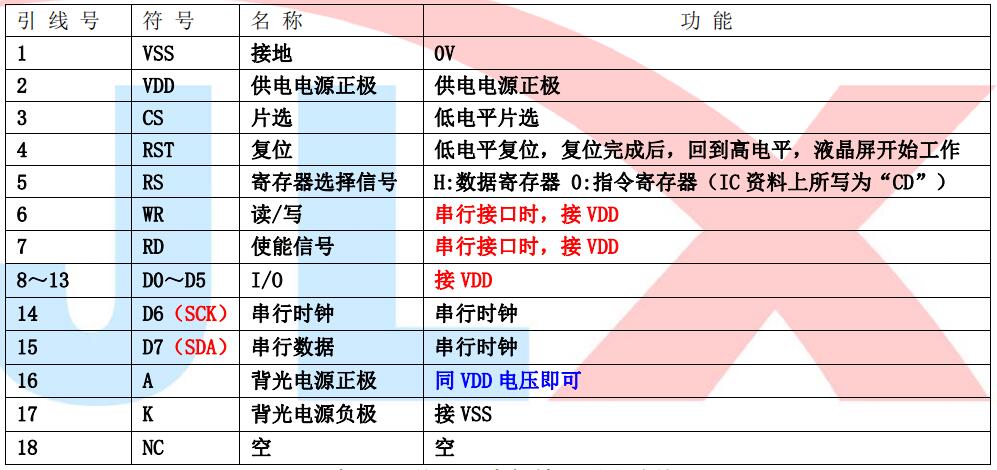

（2）四线串行时接口引脚功能

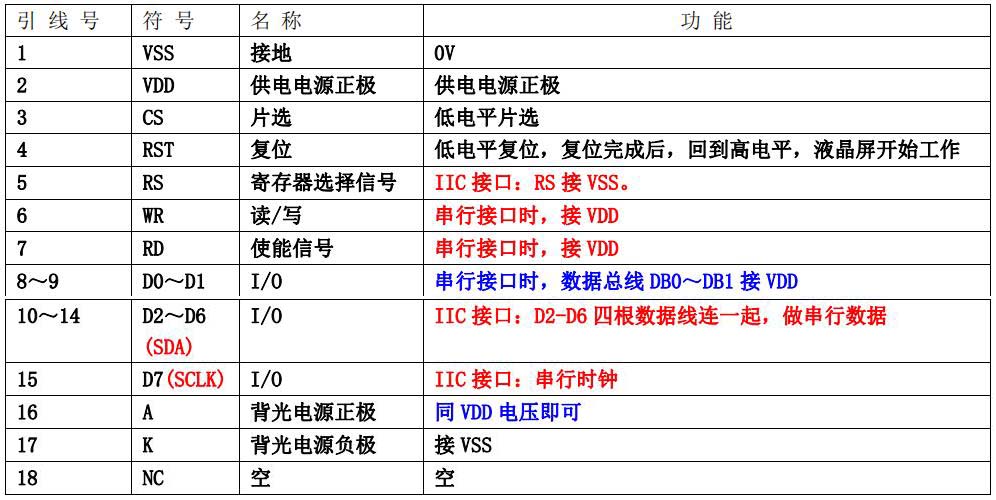

（3）I²C 总线时接口引脚功能

3.产品特点：

1.内置中文库：模块驱动控制器带中文字库，方便使用;
2.结构牢：背光带挡墙;
3.IC 采用ST75256,功能强大，稳定性好
4.功耗低:1 - 100mW（不带背光1mW <3.3V@0.3mA>,带背光不大于100mW<3.3V@30mA>）;
5.示内容:
●192*96 点阵单色图片。
●或显示12 个×6 行=72 个的16*16 点阵的汉字。
●或显示24 个×6 行=144 个的8*16 点阵的英文、数字、符号。
●可选用16*16 点阵或其他点阵的图片来自编汉字
6. 指令功能强;
7.接口简单方便:可选I²C 总线、4 线SPI 串口、6800 系列并口。
8.工作温度:-20℃ - 70℃;
9.储存温度:-30℃ - 80℃;。

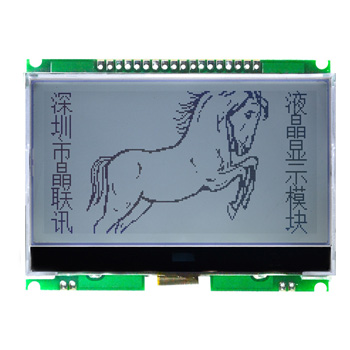

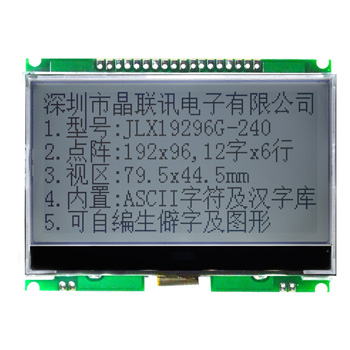

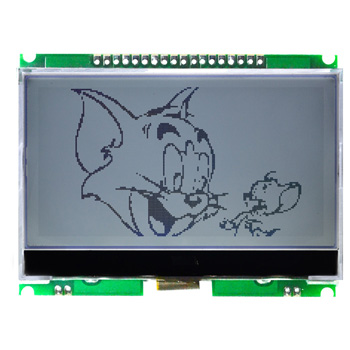

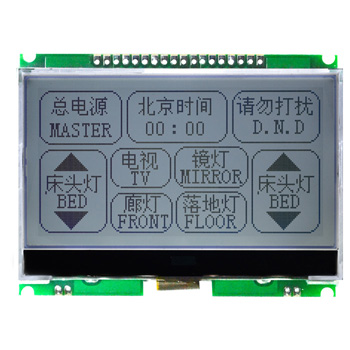

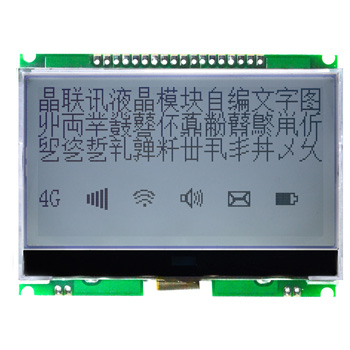

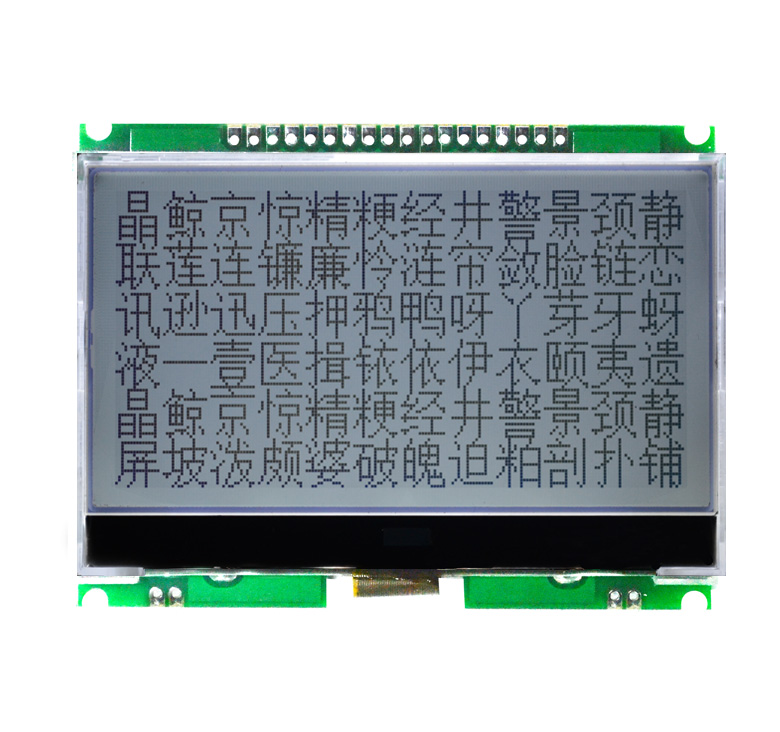

4.产品展示：

JLX19296G-240-PC(带字库)
